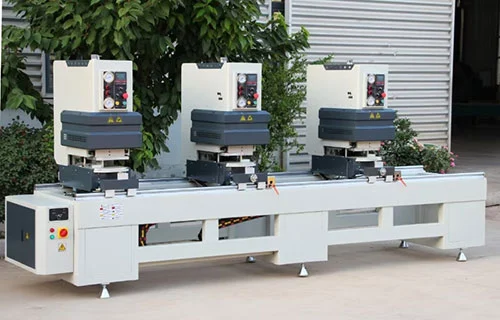

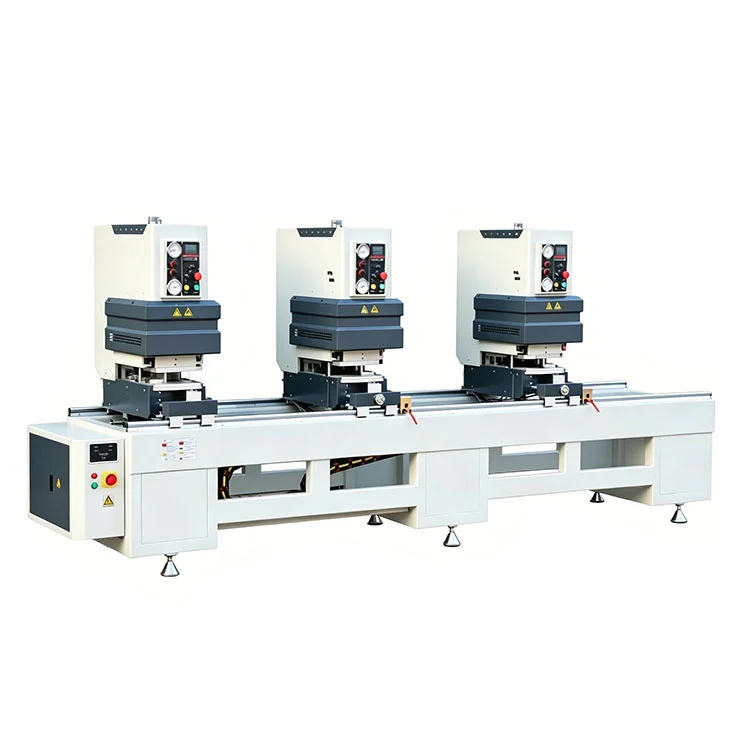

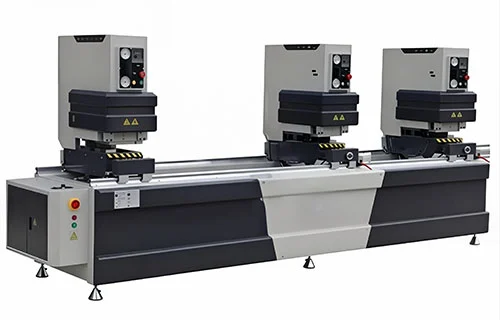

Máquina de soldadura sin costura de tres cabezales para puertas y ventanas de PVC
La máquina de soldadura sin costura de tres cabezales para puertas y ventanas de PVC es una solución de alta eficiencia controlada por PLC para la soldadura sin costura de perfiles de puertas y ventanas de PVC/UPVC. Diseñado para la producción en masa, permite el funcionamiento simultáneo o independiente de tres cabezales de soldadura, lo que proporciona soldaduras fuertes, limpias y estéticas sin costuras visibles, ideal para perfiles de PVC coloreados, coextruidos o pulverizados.
Producida por Lebulang Machine, un fabricante con sede en China con casi 30 años de experiencia en fábricas de equipos de procesamiento de puertas y ventanas, esta máquina soldadora de tres cabezales está diseñada para unir perfiles de PVC y UPVC, incluidas superficies coloreadas, coextruidas y rociadas. La máquina cuenta con las certificaciones CE e ISO, admite pedidos OEM y ODM y se suministra directamente desde la fábrica.
Los tres cabezales de soldadura están dispuestos con el cabezal izquierdo fijo y los dos cabezales derechos móviles a lo largo de carriles guía lineales. Pueden trabajar de forma independiente, en pares o los tres juntos, lo que permite soldar dos esquinas del marco y un montante intermedio en un solo ciclo. Una placa calefactora de temperatura constante en cada cabezal está gobernada por un PLC Omron y un controlador de temperatura digital, con el tiempo de calentamiento, la profundidad de la fusión y la presión de prensado almacenados para su recuperación. Un cortador de limpieza integrado elimina el cordón de soldadura durante la misma secuencia de sujeción, produciendo una superficie de unión suave que no necesita pulido manual.
El tercer cabezal gira en un rango de 30° a 180°, manejando esquinas estándar en ángulo recto, así como soldaduras de ángulo especial y transversales. La base de acero y las guías lineales autolubricantes mantienen la alineación durante la operación. La máquina consume 3,5 kW de un suministro monofásico de 220 V (el voltaje se puede configurar), necesita una presión de aire de 0,5 a 0,8 MPa y maneja alturas de perfil de 20 a 100 mm (con configuraciones más altas opcionales) y longitudes de 400 a 3500 mm. Las dimensiones totales son 4400 × 1100 × 1700 mm, con un peso de aproximadamente 1200 kg. La guía de instalación remota está incluida sin costo adicional.
Características clave
- Operación flexible de tres cabezales: Tres cabezas funcionan de forma independiente, en parejas o juntas; Cabeza izquierda fija, dos derechas móviles sobre rieles guía lineales para un posicionamiento preciso.
- Tecnología de soldadura sin costuras: Integra soldadura y limpieza automática del cordón de soldadura en un ciclo, lo que da como resultado uniones suaves y de alta resistencia que superan la resistencia de las esquinas del perfil.
- Soldadura multiángulo: El tercer cabezal admite soldadura en ángulo arbitrario de 30° a 180°; maneja soldaduras de punto simple/doble, de espejo de popa, de espejo de popa cruzado y de ángulo especial.
- Precisión y estabilidad: Los rieles guía lineales garantizan una alta precisión; La base de acero robusta minimiza la vibración para un rendimiento constante a largo plazo.
- Control neumático PLC: El PLC Omron y el sistema de accionamiento neumático permiten un fácil ajuste de parámetros (tiempo de calentamiento/acoplamiento) y un funcionamiento estable.
- Alta eficiencia: Suelda dos esquinas y montantes intermedios simultáneamente, duplicando la productividad en comparación con las máquinas de un solo cabezal.
Especificaciones técnicas
| Parámetro | Valor |
| Fuente de alimentación | 220V/50Hz (personalizable) |
| Potencia de entrada | 3,5 kilovatios |
| Presión de aire de trabajo | 0,5--0,8 MPa |
| Consumo de aire | 150--200 L/min |
| Altura del perfil de soldadura | 20--100 mm (120/140/160 mm opcional) |
| Ancho del perfil de soldadura | ≤120 milímetros |
| Rango de longitud de soldadura | 400--3500 milímetros |
| Dimensiones totales (largo x ancho x alto) | 4400×1100×1700 milímetros |
| Peso de la máquina | 1200 kilogramos |
| Sistema de control | PLC Omron + Controlador de temperatura digital |
| Ángulos de soldadura | 30°--180° (tercera cabeza) |
Detalles de la máquina

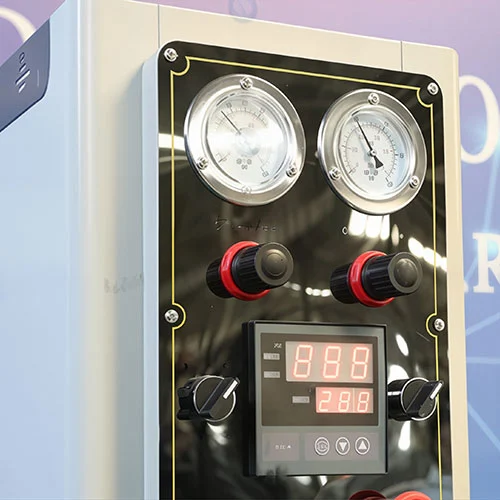

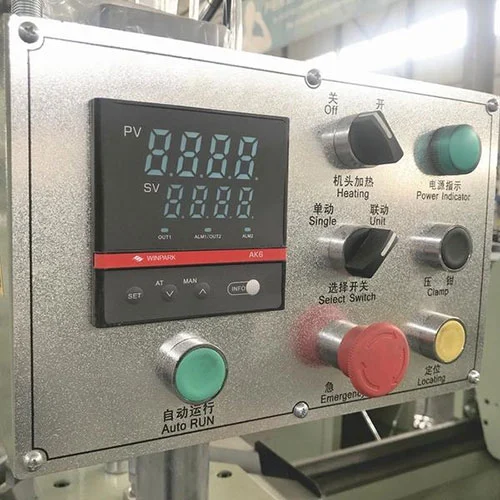

Panel de control
- Pantalla digital para ajuste del tiempo de calentamiento/acople
- Botón de parada de emergencia y enclavamientos de seguridad.
- Unidad de control PLC para gestión automatizada de ciclos.

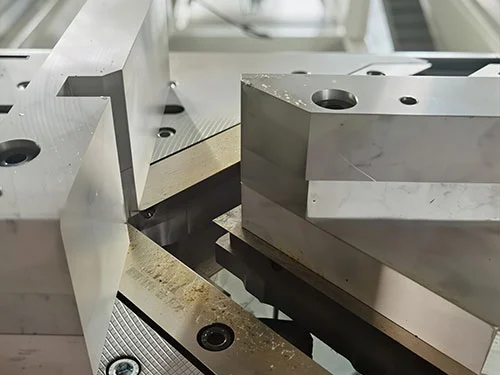

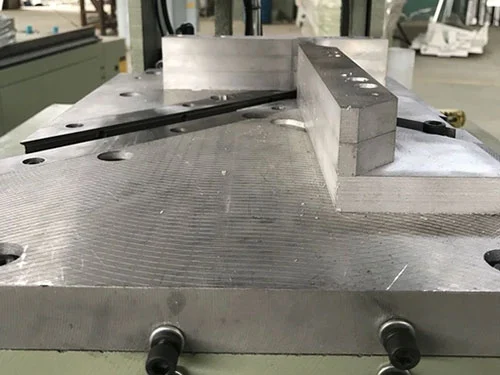

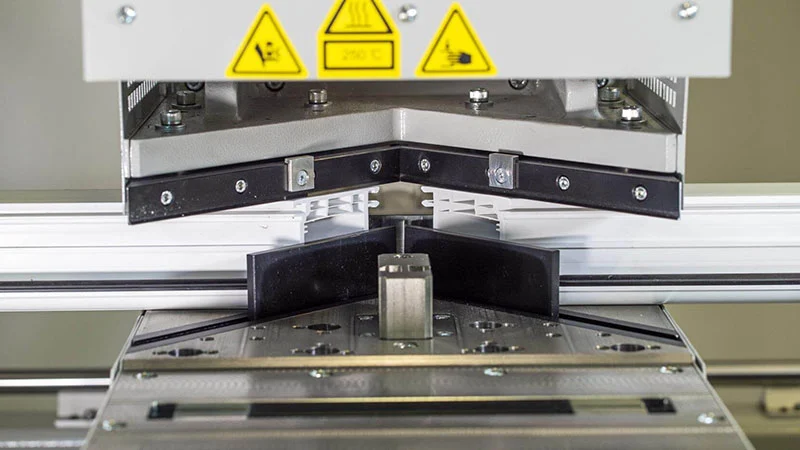

Cabezales de soldadura
- Cada cabezal está equipado con una placa calefactora, un mecanismo de sujeción y un cortador de limpieza.
- Cabezales móviles con frenado neumático para un posicionamiento seguro
- Cortadores de aleación especiales para una eliminación duradera y precisa del cordón de soldadura.
Sistema de guía lineal
- Rieles lineales de alta precisión para un movimiento suave de la cabeza
- El diseño autolubricante reduce el mantenimiento y prolonga la vida útil
¿Por qué elegir nuestra máquina soldadora sin costura de tres cabezales para puertas y ventanas de PVC?
- Calidad de soldadura superior: El acabado sin costuras mejora la estética del producto y el valor de mercado; La resistencia de la soldadura supera los estándares de la industria.
- Rentable: La alta productividad reduce los costos laborales; El diseño de bajo mantenimiento minimiza el tiempo de inactividad.
- Versátil: Se adapta a varios perfiles de PVC y diseños de ventanas/puertas; admite soldadura en ángulo personalizado.
- Rendimiento confiable: La construcción resistente y los componentes de primeras marcas garantizan una estabilidad a largo plazo.
- Operación fácil: EsteMáquina de soldadura sin costura de tres cabezales para puertas y ventanas de PVCAdopta una interfaz fácil de usar con programas profesionales preestablecidos, que requieren una capacitación mínima para los operadores, lo que reduce en gran medida el umbral operativo para la producción en fábrica.
Preguntas frecuentes
P1: ¿Qué materiales puede soldar esta máquina?
A1: Está diseñado paraPerfiles de PVC/UPVC, incluidos perfiles coloreados, coextruidos y proyectados.
P2: ¿Puede soldar diferentes ángulos?
A2: Sí, el tercer soporte para la cabeza30° a 180°Soldadura en ángulo arbitrario para requisitos de diseño especiales.
P3: ¿Cuál es la capacidad de producción?
A3: Puede soldar2--3 esquinas de ventana por ciclo, con una producción diaria de 80--120.
P4: ¿Se puede personalizar la máquina?
R4: Sí, admitimos personalización personalizada que incluye altura de soldadura especial, longitud de trabajo, estándar de voltaje y accesorios personalizados para satisfacer sus diversos requisitos de producción.
