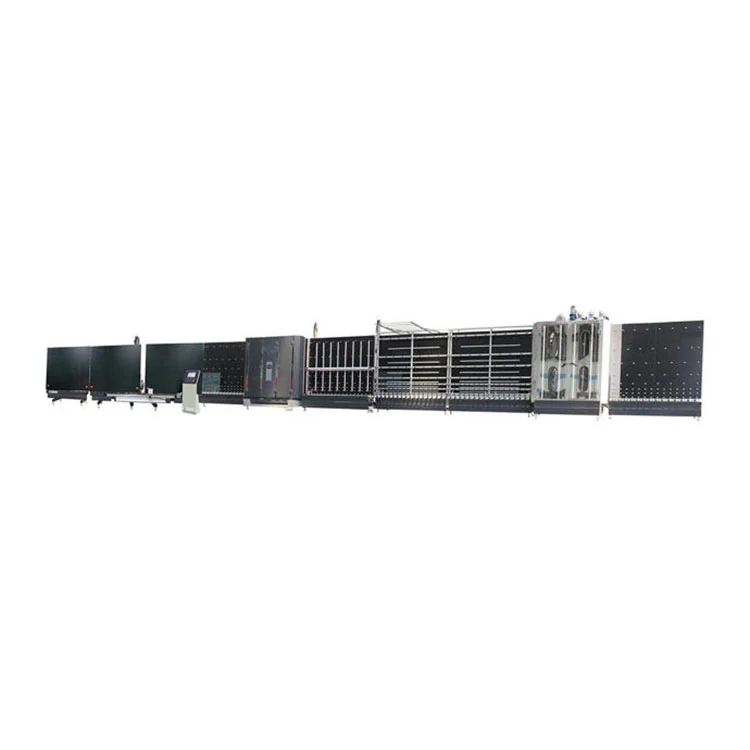

Lavadora y secadora vertical de vidrio aislado 2500

Características principales

1. Control PLC con pantalla táctil HMI:todo elLavadora y secadora vertical de vidrio aislado 2500se gestiona a través de una única interfaz de pantalla táctil. Los operadores pueden configurar la velocidad de lavado, la temperatura del agua, la temperatura de secado y la dirección del transportador desde el panel. Los indicadores de estado en tiempo real muestran las condiciones de funcionamiento de cada sección y aparecen mensajes de alarma si los parámetros se desvían de los rangos establecidos.
2. Soporte de doble y triple acristalamiento:La línea procesa láminas de vidrio simples, así como unidades ensambladas de doble y triple acristalamiento. El cambio de tamaño se realiza ajustando las guías del transportador y seleccionando el conjunto de parámetros almacenados para las nuevas dimensiones del vidrio.
3. Reconocimiento automático de películas Low-E:Los sensores ópticos en la entrada de la sección de lavado detectan superficies de vidrio revestidas y de baja emisividad. El sistema puede ajustar la presión del cepillo o alertar al operador si un panel está cargado con el lado recubierto mirando en la dirección incorrecta, lo que ayuda a evitar daños al recubrimiento durante el ciclo de lavado.

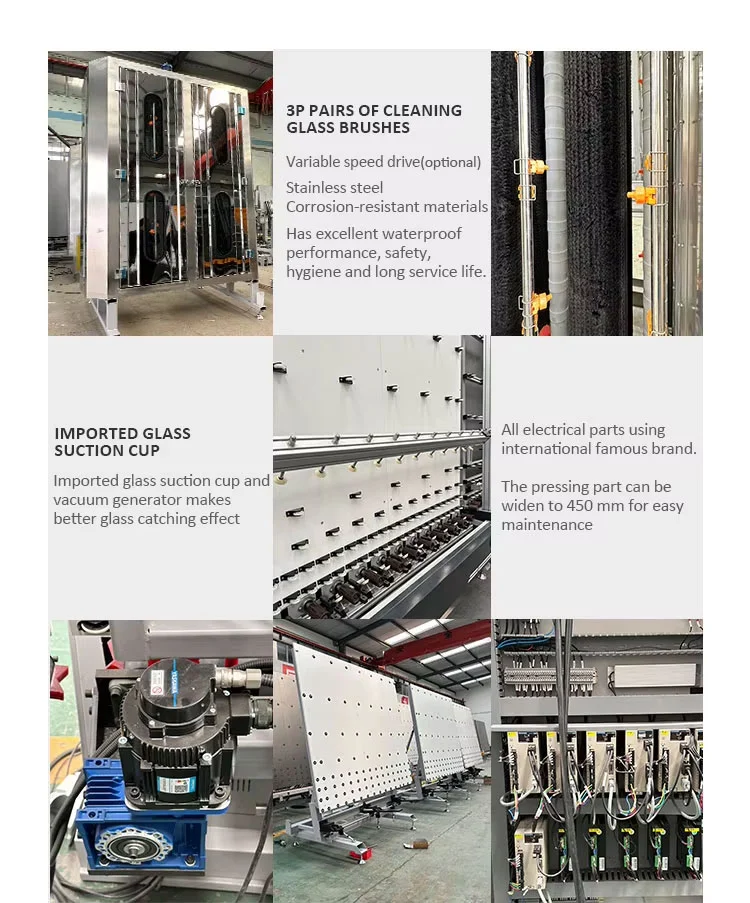

4. Componentes de manipulación de vidrio:Las ventosas importadas combinadas con un generador de vacío proporcionan la fuerza de agarre para levantar y colocar los paneles de vidrio durante la transferencia entre las etapas de lavado, secado y montaje.
5. Construcción resistente a la corrosión:Los paneles de protección exterior están tratados con pulverización plástica electrostática. Los componentes de la sección de limpieza interna en contacto con el agua están hechos de acero inoxidable 304 y otros materiales resistentes a la corrosión.
6. Componentes eléctricos de origen internacional:Los contactores, relés, sensores y variadores son suministrados por fabricantes internacionales establecidos, con números de pieza y especificaciones documentados en el manual de la máquina para simplificar los pedidos.
7. Sección de prensado ampliada:El área de prensado tiene un ancho de 450 mm, lo que proporciona suficiente espacio para que los operadores realicen comprobaciones de rutina sin quitar las protecciones o paneles circundantes.
8. Diseño abatible para piezas de desgaste:Los paneles de la sección de prensado tienen bisagras y se pueden abrir sin herramientas, lo que brinda acceso directo a elementos que se reemplazan comúnmente, como sellos y rodillos guía.

Especificaciones técnicas

Flujo de trabajo

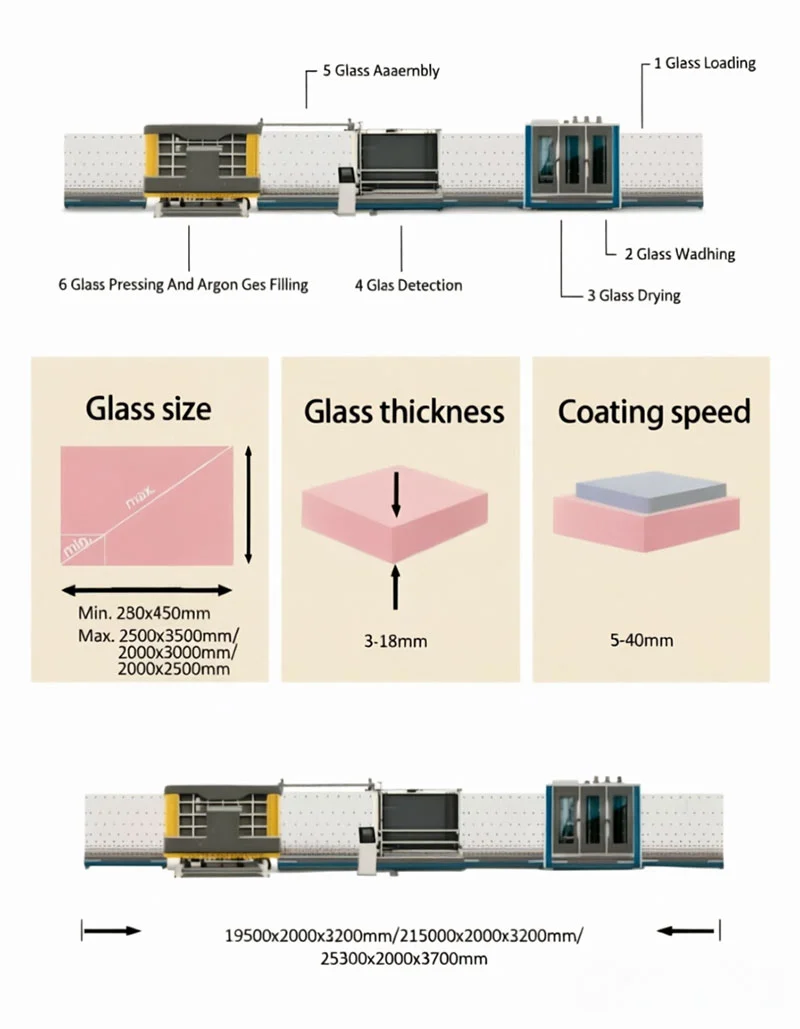

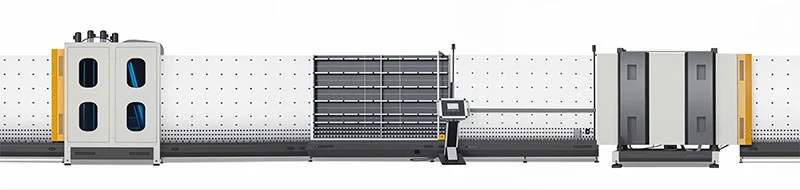

ElLavadora y secadora vertical de vidrio aislado 2500procesa vidrio en orientación vertical desde la entrada hasta la salida. Las láminas de vidrio entran por el extremo de carga, donde los sensores ópticos detectan las dimensiones e identifican las superficies recubiertas. La sección de lavado utiliza cepillos giratorios y boquillas rociadoras alimentadas por agua caliente para limpiar ambas caras del vidrio. Un enjuague final con agua desmineralizada elimina cualquier resto de detergente o residuo mineral. Después del enjuague, el vidrio pasa a través de una cámara de secado de aire caliente donde cuchillas de aire de alta velocidad soplan aire caliente a través de la superficie, buscando un secado completo de ambas caras y bordes. El vidrio sale de la sección de secado listo para el montaje y prensado del espaciador. La dirección del transportador se puede configurar para que sea de izquierda a derecha o de derecha a izquierda, según la distribución del piso de la fábrica.

Componentes clave

• Pantalla táctil y PLC:Controlador industrial con pantalla a color para configurar y monitorear todos los parámetros de la máquina. El almacenamiento de recetas permite recuperar configuraciones para diferentes tamaños y tipos de vidrio.
• Rodillos de cepillo y boquillas pulverizadoras:Cepillos con cerdas de nailon regulables en altura y presión. Las boquillas de chorro plano de acero inoxidable distribuyen agua por todo el ancho del vaso.
• Cámara de lavado de acero inoxidable 304:Todas las superficies mojadas en la sección de limpieza están hechas de acero inoxidable de grado 304 para resistir la corrosión del agua y los agentes de limpieza.
• Conjunto de cuchilla de aire:Cuchillas de aire de precisión conectadas a un sistema de circulación de aire caliente con elementos calefactores eléctricos. El espacio de la cuchilla de aire se ajusta al espesor del vidrio.
• Ventosas y sistema de vacío:Ventosas de goma importadas combinadas con un generador de vacío para manipulación de vidrio entre secciones.
• Cuadro eléctrico:Componentes procedentes de marcas internacionales, alojados en una carcasa protegida contra el polvo con etiquetas claras y un diagrama de cableado impreso en el interior de la puerta.

Fabricante y garantía

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, produce equipos de procesamiento de vidrio y ventanas en sus instalaciones de Jinan desde 1996. La empresa se encarga de la investigación y el desarrollo, el mecanizado de componentes, el ensamblaje, las pruebas y las ventas dentro de una sola organización. ElLavadora y secadora vertical de vidrio aislado 2500se construye bajo este sistema integrado y se envía directamente de fábrica. Se aplican las certificaciones CE e ISO 9001. Una garantía de un año cubre la estructura principal. Se incluyen soporte técnico remoto y guía de operación. Las piezas de repuesto están almacenadas y pueden enviarse mediante envíos de carga regulares. La instalación y puesta en servicio in situ se pueden organizar por un costo adicional.

Preguntas frecuentes

P1: ¿Puede esta máquina lavar de forma segura vidrio revestido o de baja emisividad?

R: ElLavadora y secadora vertical de vidrio aislado 2500Incluye sensores automáticos de reconocimiento de película que detectan baja emisividad y otras superficies recubiertas. La presión del cepillo se puede ajustar y hay disponibles juegos de cepillos de cerdas suaves como opción. Con una configuración correcta de los parámetros, el revestimiento no se daña durante el lavado.

P2: ¿Cuál es el tamaño máximo de vidrio que puede soportar este modelo?

R: El tamaño máximo del vidrio es de 2500 mm de ancho por 3000 mm de alto, y cubre paneles de gran formato utilizados en muros cortina comerciales y acristalamientos residenciales de gran tamaño.

P3: ¿Se puede ajustar la dirección de trabajo?

R: Sí. El transportador admite operación bidireccional (de izquierda a derecha o de derecha a izquierda) seleccionable a través del panel de control. Esto permite que la máquina encaje en diferentes diseños de fábrica sin modificaciones físicas.

P4: ¿Ofrecen instalación y soporte técnico?

R: Con cada máquina se proporciona un manual de funcionamiento en inglés y tutoriales en vídeo. El soporte técnico remoto está disponible para preguntas de configuración, solución de problemas y mantenimiento. La instalación in situ por parte de un ingeniero se puede organizar como un servicio independiente.

P5: ¿Cómo se asegura que el vidrio esté completamente seco?

R: La sección de secado utiliza un sistema de circulación de aire caliente combinado con cuchillas de aire de precisión ubicadas encima y debajo del recorrido del vidrio. La orientación vertical ayuda a que la gravedad empuje el agua hacia abajo y el flujo de aire caliente evapora la humedad restante de ambas superficies y bordes antes de que el vidrio llegue a la etapa de ensamblaje.
