Sierra Notting para muro cortina de alta resistencia CNC

Descripción general

La sierra de muescas para muros cortina de servicio pesado es una solución de corte de nivel profesional diseñada específicamente para la fabricación de muros cortina de aluminio y perfiles de fachada. Construido con un marco de acero rígido y un servocontrol CNC avanzado, ofrece precisión repetible, flexibilidad multiángulo y durabilidad de grado industrial para entornos de producción de gran volumen.

Ya sea que esté procesando muros cortina comerciales, sistemas de escaparates o extrusiones de aluminio arquitectónico, esta máquina garantiza muescas limpias y sin rebabas con un desperdicio mínimo de material, lo que reduce el retrabajo manual y aumenta el rendimiento general.

Sierra de muescas para muros cortina de servicio pesado



Características clave

1. Control de precisión CNC

Equipado con un sistema de servoaccionamiento de alta respuesta y un controlador programable CNC, la precisión de posicionamiento del cabezal de corte alcanza ±0,1 mm. Los operadores pueden almacenar múltiples programas de muesca para cambiar rápidamente las recetas entre diferentes tipos de perfiles.

2. Estructura rígida de alta resistencia

El cuerpo de la máquina está construido con tubos de acero de paredes gruesas con tratamiento de alivio de tensión, lo que elimina la vibración durante el corte a alta velocidad. Esto garantiza una calidad de corte constante incluso en funcionamiento continuo las 24 horas del día, los 7 días de la semana.

3. Sistema de sujeción neumático

Los cilindros neumáticos de doble acción con presión ajustable brindan una sujeción segura y sin daños en delicadas superficies de aluminio anodizado o con recubrimiento en polvo. La función de liberación rápida reduce el tiempo del ciclo entre piezas de trabajo.

4. Capacidad de entallado multiángulo

Admite ángulos de muesca ajustables de 0° a 90° (o especifique su rango) para adaptarse a varias configuraciones de montantes y travesaños de muro cortina. La configuración del ángulo se puede ajustar mediante lectura digital o interfaz CNC.

5. Extracción de virutas de alta eficiencia

El puerto integrado de recolección de polvo/virutas se conecta a sistemas de extracción industriales estándar, manteniendo un ambiente de trabajo limpio y extendiendo la vida útil de la hoja.

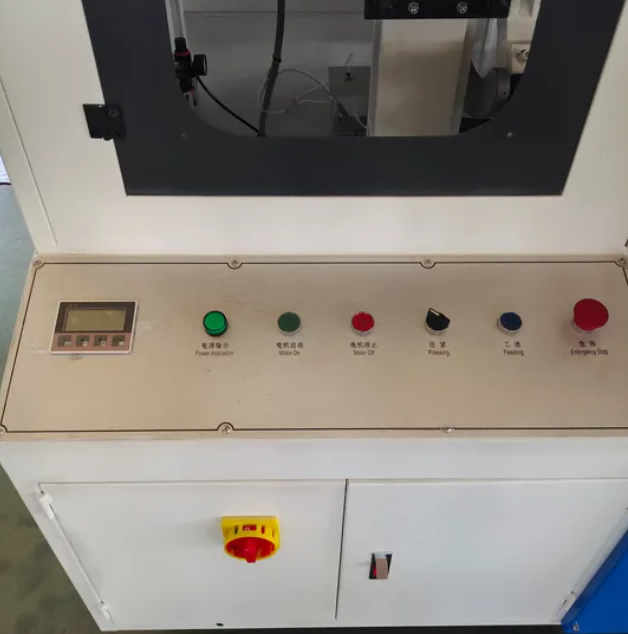

6. Interfaz fácil de usar para el operador

HMI intuitiva con pantalla táctil y soporte en varios idiomas (inglés, español, ruso, árabe). La programación visual permite a los operadores establecer dimensiones de muesca sin capacitación técnica avanzada.

Cómo funciona

1. El operador coloca el perfil de aluminio sobre la mesa de trabajo y activa las abrazaderas neumáticas, que aseguran la pieza de trabajo tanto en dirección vertical como horizontal.

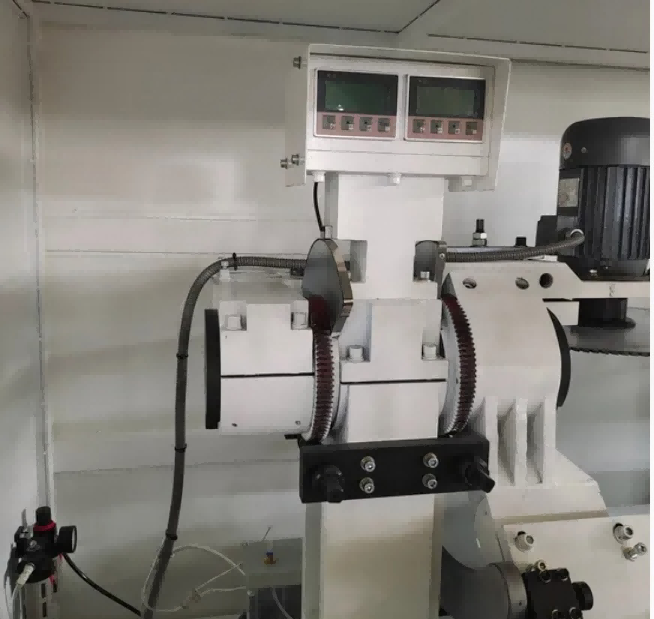

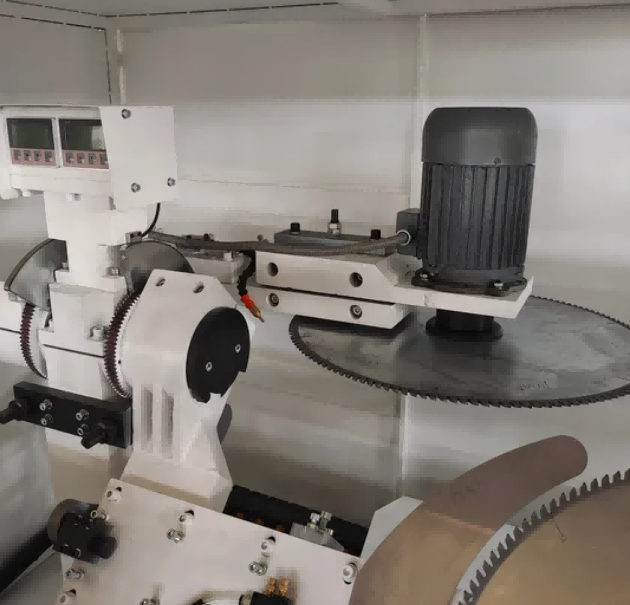

2. El ángulo de corte deseado se establece mediante la pantalla digital de escala magnética y las hojas de sierra dobles se colocan en consecuencia dentro del rango de ±45°.
3. El sistema de alimentación hidroneumático hace avanzar las cuchillas giratorias dentro del perfil a una velocidad controlada (0–3 m/min), cortando muescas, ranuras o ángulos compuestos en una sola pasada.
4. El sistema CNC admite la importación y programación de gráficos CAD, lo que permite a los operadores definir patrones de muescas, posiciones de orificios y dimensiones de ranuras directamente desde archivos de diseño.
5. La configuración de servomotor completo de tres ejes (ejes X, Y, Z impulsados ​​por piñón y cremallera y tornillos de bolas) permite un verdadero enlace de tres ejes para taladrar, fresar ranuras, orificios redondos, orificios de formas especiales, orificios de llave y avellanados en una sola sujeción.
6. Una mesa de trabajo abatible de tres lados opcional permite mecanizar el perfil en tres caras sin reposicionarlo, lo que mejora la eficiencia del procesamiento para extrusiones de aluminio complejas.
7. Una vez completado el ciclo de corte, las hojas se retraen, las abrazaderas se liberan y se retira el perfil mecanizado.

Fabricante y garantía

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, produce equipos de procesamiento de aluminio en su fábrica de Jinan, China, desde 1996.Sierra de muescas para muros cortina de servicio pesadoSe suministra directamente de fábrica con certificación CE e ISO. Se aplica una garantía de 12 meses a la estructura principal. Se incluyen soporte técnico remoto, videos de capacitación operativa y un manual en inglés. La capacitación y la puesta en marcha in situ se pueden organizar por un costo adicional. Disponemos de stock para su envío de piezas de repuesto como hojas de sierra, juntas neumáticas y componentes de guía.

Preguntas frecuentes

P1: ¿Cuál es el tamaño máximo de perfil que puede procesar esta máquina?

R: El modelo estándar maneja perfiles de hasta 300×250 mm con una profundidad máxima de corte de 175 mm. Configuraciones personalizadas para secciones más grandes de hasta 350×300 mm están disponibles bajo petición.

P2: ¿Puede cortar ángulos distintos de ±45°?

R: El modelo estándar admite cortes en ángulos arbitrarios dentro de ±45° en ambos lados. Una versión CNC opcional amplía el rango a ±90° para geometrías de perfil más complejas.

P3: ¿Cuál es la precisión del procesamiento?

R: La precisión de posicionamiento se especifica en ±0,1 mm, con una precisión de posicionamiento repetido de ±0,05 mm en condiciones de funcionamiento consistentes.

P4: ¿Ofrecen servicio posventa y capacitación?

R: Se proporciona capacitación operativa en línea gratuita y soporte técnico remoto. La capacitación y la instalación en el sitio se pueden organizar por separado. Se aplica una garantía de 12 meses, con soporte técnico de por vida disponible.

P5: ¿Es la máquina adecuada para la producción en masa?

R: El corte sincrónico de doble hoja, la sujeción neumática y el sistema de alimentación controlada están diseñados para la producción continua en instalaciones de fabricación de muros cortina. La capacidad de producción mensual de la fábrica es de aproximadamente 50 juegos.
