Línea de prensa de lavado y secado automático para vidrio aislante

Características principales

1. Control PLC con pantalla táctil HMI:todo elLínea de prensa de lavado y secado automático para vidrio aislanteSe gestiona a través de un único panel de control. Los operadores pueden configurar la velocidad de lavado, la temperatura de secado, la presión de prensa y la duración del llenado de argón desde la interfaz. Los indicadores de estado en tiempo real muestran las condiciones de funcionamiento de cada estación y los mensajes de alarma señalan las desviaciones de los parámetros establecidos.
2. Detección automática de superficies recubiertas:Los sensores ópticos ubicados en la entrada de la sección de lavado identifican superficies de vidrio recubiertas de baja emisividad y otras superficies. El sistema ajusta la presión del cepillo y el flujo de agua en consecuencia y puede detener la línea si se carga un panel con el lado recubierto mirando en la dirección incorrecta.
3. Accionamiento de cepillos de frecuencia variable:Los motores del rodillo del cepillo están controlados por inversor, lo que permite al operador ajustar la velocidad de rotación según el estado del vidrio. Las cargas de suciedad más pesadas se pueden abordar con velocidades más bajas del transportador y con un par de cepillo más alto, mientras que la limpieza estándar se realiza con un rendimiento más rápido.
4. Secado con cuchilla de aire autoadaptable:El conjunto de cuchilla de aire detecta el espesor del vidrio y ajusta la separación automáticamente. El sistema de circulación de aire caliente de circuito cerrado mantiene una temperatura de secado constante, buscando una superficie libre de agua en toda el área del vidrio, incluidos los bordes.
5. Posicionamiento automático de espaciadores y vidrios:Los topes de alineación neumáticos posicionan el marco espaciador de aluminio y los paneles de vidrio antes de la etapa de prensado. La tolerancia de alineación se mantiene dentro de ±1 mm para garantizar una geometría de sellado de borde consistente.
6. Cálculo inteligente del llenado de argón:El sistema de control lee las dimensiones del vidrio y el ancho del espaciador para calcular el volumen de la cavidad interna, luego ajusta el tiempo de llenado de argón y el caudal en consecuencia, evitando el llenado insuficiente y el desperdicio de gas.
7. Prensa servoaccionada con relleno de argón integrado:La unidad de prensa combina el ensamblaje interior, el prensado y el llenado de argón en una sola estación. El servoaccionamiento controla la fuerza de presión y el paralelismo, mientras que el sistema de inyección de gas apunta a una concentración de argón posterior al llenado de ≥90 %.
8. Compatibilidad de producción:La línea procesa unidades de vidrio aislante laminado, con revestimiento de baja emisividad y doble acristalamiento, triple acristalamiento. La prensa ajustable y las guías transportadoras acomodan el espesor de la IGU terminada de 10 a 48 mm.
9. Monitoreo remoto y actualizaciones en línea:Un puerto Ethernet permite la conexión a la red de fábrica. El personal de servicio autorizado puede acceder al PLC para diagnóstico remoto, ajuste de parámetros y actualizaciones de programas, lo que reduce la necesidad de visitas de servicio in situ.

Parámetros técnicos

Configuración de línea y flujo de trabajo

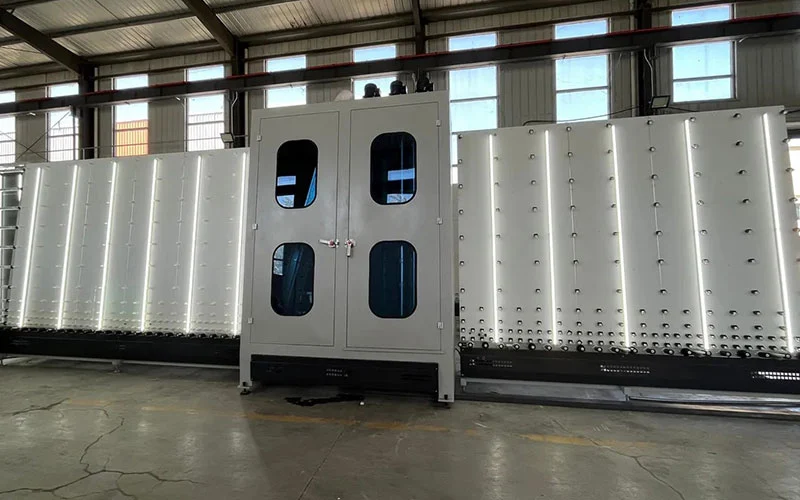

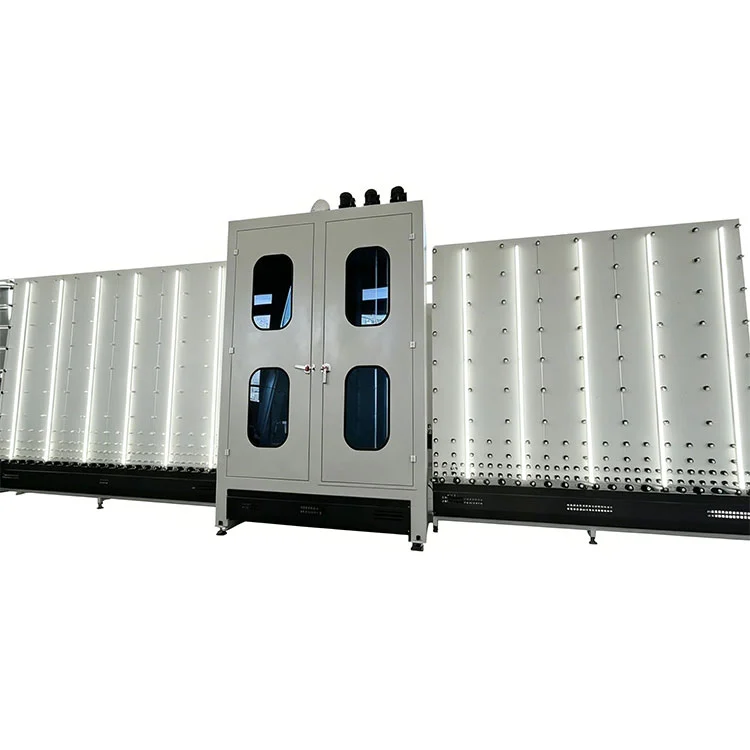

ElLínea de prensa de lavado y secado automático para vidrio aislanteestá dispuesta como una línea de producción de flujo recto que consta de cuatro estaciones interconectadas. Las láminas de vidrio ingresan por el extremo de carga y pasan secuencialmente por cada sección:

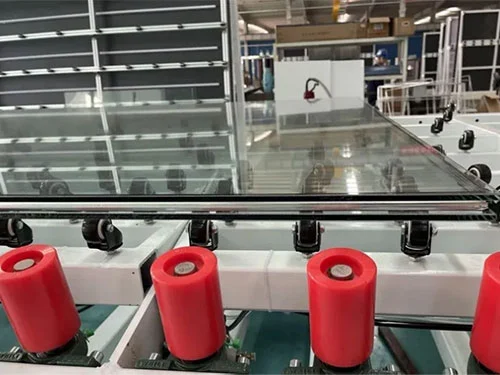

• Sección de carga e inspección:Los paneles de vidrio se colocan manualmente o mediante un cargador en el transportador de entrada. Los sensores ópticos detectan la presencia del vidrio, las dimensiones y las superficies revestidas antes de introducirlo en la zona de lavado.
• Sección de lavado y aclarado:Los cepillos giratorios de nailon con presión ajustable frotan ambas superficies de vidrio. Se rocía agua dulce o agua recirculada a través de boquillas de chorro plano, seguido de un enjuague con agua desmineralizada para evitar residuos minerales.

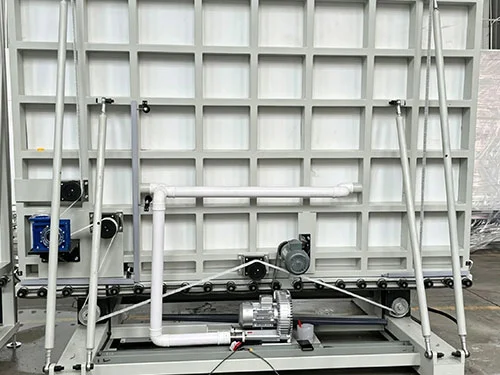

• Sección de secado:El aire caliente se sopla a través de cuchillas de aire ubicadas encima y debajo del camino de vidrio. La separación de la cuchilla de aire se ajusta automáticamente al espesor del vidrio. Un sistema de calefacción de circuito cerrado recircula y recalienta el aire para mantener la eficiencia del secado y al mismo tiempo gestionar el consumo de energía.

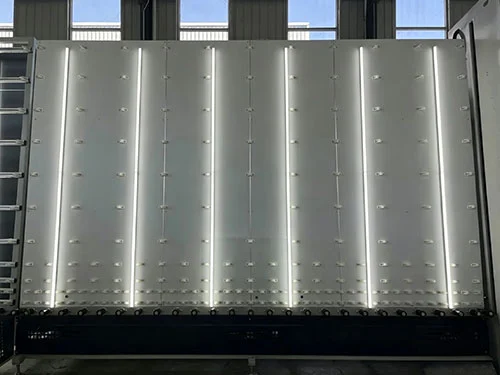

• Sección de montaje y prensa:Sobre el cristal se coloca el marco distanciador de aluminio, precargado con desecante y recubierto con una junta primaria. El segundo cristal se alinea neumáticamente. La prensa servoaccionada junta los paneles a un ritmo controlado. El llenado de argón se puede realizar en esta sección mediante una sonda insertada entre los paneles antes del prensado final.

Componentes clave

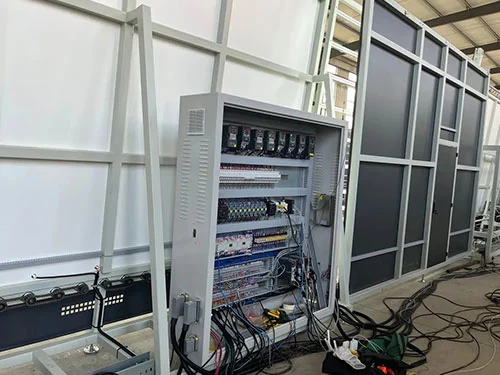

• PLC y HMI:Controlador programable de grado industrial con pantalla táctil a color. Almacena múltiples recetas de vidrio con parámetros preestablecidos de lavado, secado y prensado.

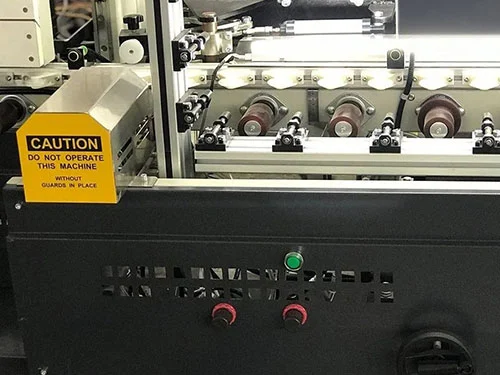

• Rodillos de cepillo:Cepillos de cerdas de nailon con altura regulable. El variador de frecuencia permite adaptar la velocidad al nivel de suciedad del vidrio y al rendimiento de la línea.
• Conjunto de cuchilla de aire:Cuchillas de aire rectificadas con precisión con ajuste automático de la separación según la entrada del espesor del vidrio. Conectado a un sistema de circulación de aire caliente de circuito cerrado con elementos calefactores y sensores de temperatura.
• Sensores de detección de baja emisividad:Sensores ópticos que diferencian las superficies de vidrio recubiertas de las no revestidas en la entrada de la sección de lavado.
• Unidad de servoprensa:Prensa accionada por husillo de bolas con retroalimentación de fuerza. La velocidad de prensado, la presión final y el tiempo de retención son programables.
• Sistema de llenado de argón:Controlador de caudal másico con cálculo de volumen integrado. Se llena a través de una sonda retráctil sincronizada con el ciclo de prensa.

Fabricante y garantía

LEBULANG, que opera como Lebulang Machine, produce equipos de procesamiento de vidrio en su fábrica de Jinan desde 1996.Línea de prensa de lavado y secado automático para vidrio aislantese fabrica bajo un sistema integrado que cubre investigación y desarrollo, mecanizado, ensamblaje y pruebas. Cada línea se somete a una prueba completa con vidrio real antes del envío y se proporciona un informe de inspección previo a la entrega. La garantía estándar es de un año en la estructura principal y componentes. Se incluyen soporte técnico remoto, actualizaciones de programas en línea y capacitación operativa. Las piezas de repuesto están almacenadas y pueden enviarse mediante envíos de carga regulares. La instalación y puesta en servicio in situ se pueden organizar por un costo adicional.

Preguntas frecuentes

P1: ¿Qué tipos de vidrio aislante puede producir esta línea?

R: Procesa unidades de vidrio aislante laminado, con revestimiento de baja emisividad y doble acristalamiento, triple acristalamiento. El rango de espesor de la IGU terminada es de 10 a 48 mm, y cubre las especificaciones estándar de ventanas, puertas y muros cortina.

P2: ¿Puede la máquina identificar automáticamente el vidrio revestido?

R: Sí. Los sensores de detección óptica en la entrada de la sección de lavado identifican Low-E y otras superficies recubiertas. El sistema se puede configurar para alertar al operador o pausar la línea si un panel se carga con el lado revestido incorrectamente orientado.

P3: ¿El efecto de secado es completamente libre de agua?

R: El sistema de circulación de aire caliente de circuito cerrado combinado con cuchillas de aire autoadaptativas está diseñado para secar completamente la superficie y los bordes del vidrio. El espacio de la cuchilla de aire se ajusta al espesor del vidrio y el aire recirculado se recalienta continuamente para mantener condiciones de evaporación consistentes.

P4: ¿Es complicado el mantenimiento diario?

R: Se puede acceder a puntos de inspección clave, como filtros, rodillos de cepillo y boquillas de cuchillas de aire, a través de paneles laterales y puertas de acceso ensanchadas. Se pueden realizar tareas rutinarias como limpieza de filtros e inspección de cepillos sin desmontar secciones principales. En el manual de operación se proporciona un programa de mantenimiento.

P5: ¿Admite un funcionamiento continuo a largo plazo?

R: Los componentes eléctricos y neumáticos se seleccionan para servicio industrial continuo. El PLC, los variadores, los motores y los sensores provienen de los principales proveedores internacionales. Según los intervalos de mantenimiento recomendados, la línea está diseñada para funcionar las 24 horas del día en la producción de vidrio aislante de gran volumen.
