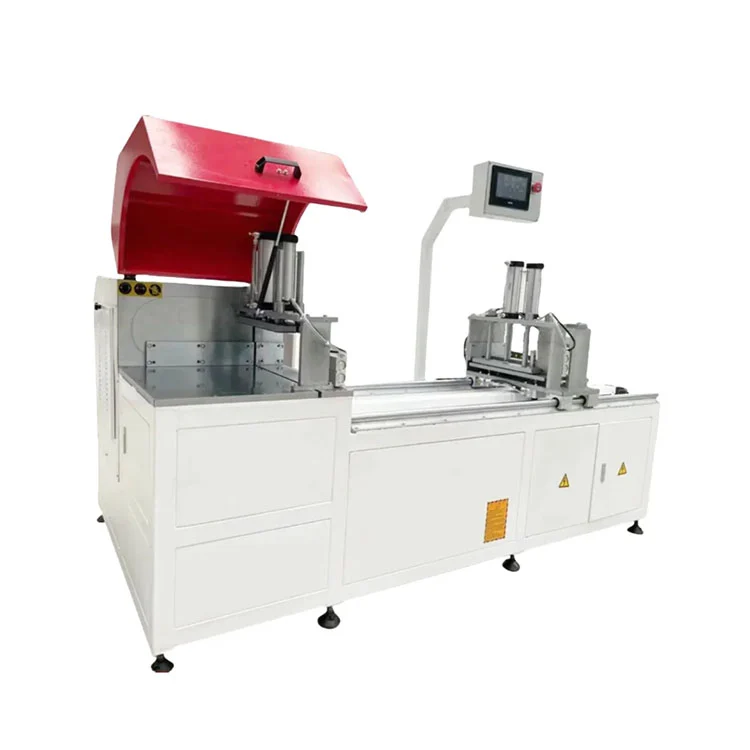

Sierra circular CNC para perfiles de aluminio industriales

Especificaciones técnicas

Cómo funciona la sierra

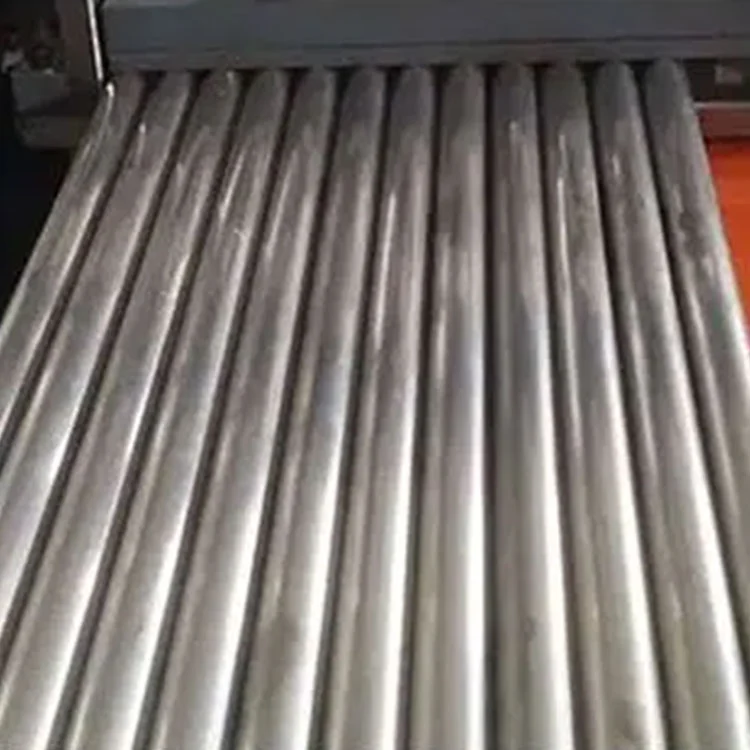

ElSierra circular CNC para perfiles de aluminio industrialesfunciona con un eje de avance servoaccionado que posiciona el perfil debajo de la hoja de sierra según la longitud introducida en la pantalla táctil. El operador carga la extrusión de aluminio en la mesa de rodillos de entrada, selecciona el programa de corte de la memoria o ingresa nuevas dimensiones e inicia el ciclo. Las abrazaderas neumáticas se activan tanto en dirección vertical como horizontal para sujetar el perfil contra los topes de referencia. El cabezal de la sierra, equipado con un cilindro amortiguador de gas-líquido, desciende a través del material con una velocidad de avance controlada para producir un corte cuadrado y sin rebabas. Un spray de fluido de corte atomizado enfría la hoja y la pieza de trabajo durante el corte. Después de que la hoja se retrae, las abrazaderas se liberan y el servo avance hace avanzar el perfil a la siguiente posición de corte. La configuración estándar corta a 90° y ±45°. Con el módulo de ángulo CNC opcional, el cabezal de la sierra gira a cualquier ángulo entre 22,5° y 157,5° bajo el control del programa.

Componentes clave

• Eje de alimentación servo:Un servomotor de CA acciona el husillo de bolas del eje X para el posicionamiento del perfil. La precisión de posicionamiento es de ±0,05 mm, con una tolerancia de corte repetido de ±0,1 mm. Las manijas de avance de alimentación estándar cortan longitudes de 350 mm a 6500 mm.
• Conjunto de cabezal de sierra:Un motor de 5,5 kW o 7,5 kW acciona una hoja de sierra circular de carburo de tungsteno a 2800 rpm. El cilindro amortiguador de gas-líquido controla la velocidad de alimentación vertical para que coincida con el espesor del material y la carga de la hoja.

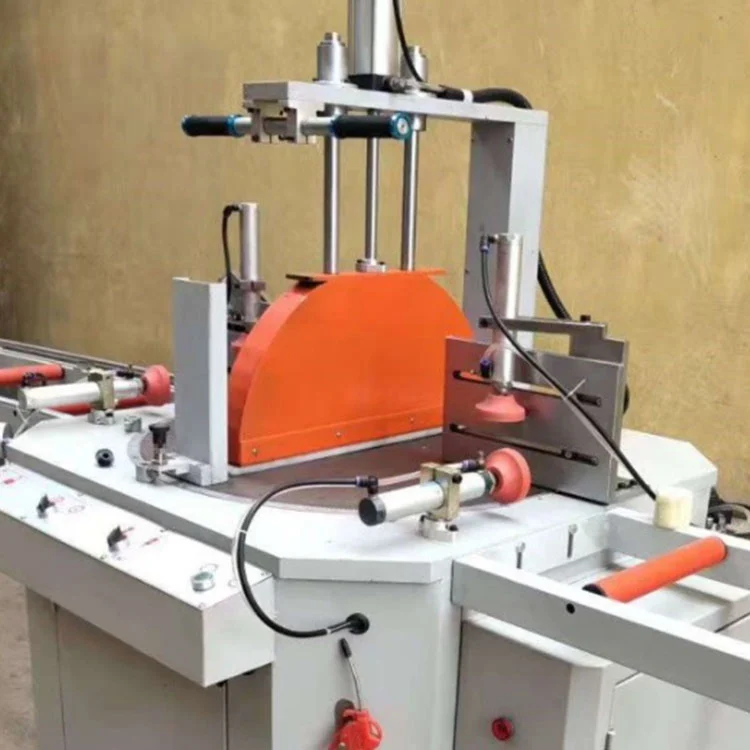

• Sistema de sujeción neumático:Abrazaderas dobles verticales y horizontales con mordazas suaves sujetan el perfil contra la guía trasera y la mesa. La fuerza de sujeción se puede ajustar a través del regulador de presión de aire entre 0,5 y 0,8 MPa.
• Controlador CNC y pantalla táctil:Un PLC importado combinado con una pantalla táctil multilingüe de 10 pulgadas maneja el almacenamiento de programas, la entrada de longitud, la selección de ángulos y el control de ciclos. Se admite conectividad USB y de red para la transferencia de programas.

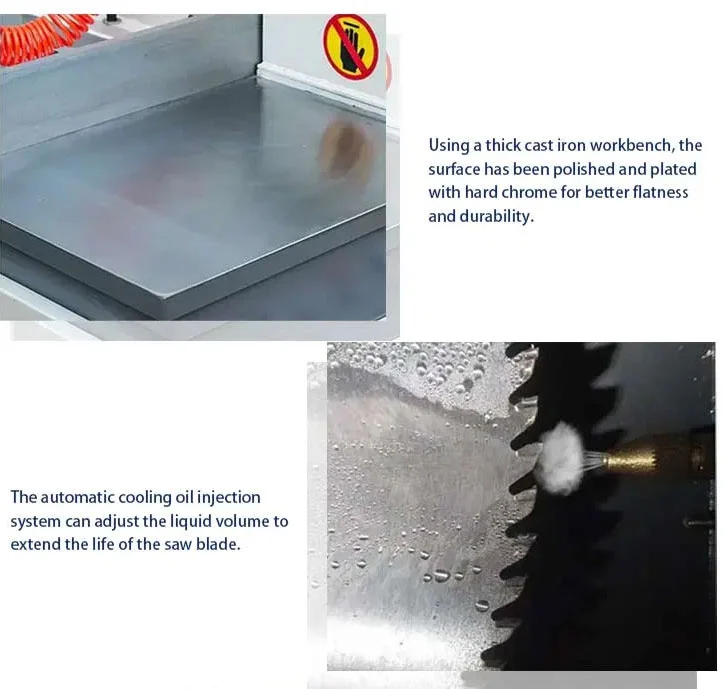

• Sistema de lubricación de refrigeración:Un sistema automático de fluido de corte atomizado aplica una neblina de lubricante a la hoja y a la zona de corte. Esto reduce la fricción, prolonga la vida útil de la hoja y ayuda a producir una superficie de corte limpia.
• Recinto de seguridad:Un protector de hoja completamente cerrado cubre el área de corte. Un botón de parada de emergencia y un sensor de protección contra colisiones detienen la máquina si se detecta un obstáculo en el recorrido de la hoja.

Sierra circular CNC para perfiles industriales de aluminio Accesorios estándar

1. Sistema de control de alimentación servo CNC + pantalla táctil multilingüe de 10 pulgadas
2. Hoja de sierra circular de carburo de tungsteno importada para aluminio
3. Conjunto de cabezal de sierra cortadora con amortiguación de gas-líquido
4. Dispositivo de sujeción automático neumático dual con mordazas suaves antirrayas
5. Sistema de circulación de lubricación de enfriamiento automático.
6. Cubierta protectora de hoja de seguridad completamente cerrada
7. Tubería de recolección de polvo de virutas de aluminio
8. Botón de parada de emergencia, sensor de protección contra colisiones
9. Manual completo de operación y mantenimiento en inglés, kit de herramientas de repuestos

Sierra circular CNC para perfiles de aluminio industriales Módulos de actualización opcionales

1. Estructura de corte sin cola (cola residual ≤5 mm, alta utilización de material)
2. Línea automática de carga y descarga de rodillos para perfiles de 6m de largo
3. Módulo de corte de ángulo arbitrario CNC (22,5°--157,5°)
4. Colector de polvo de almacenamiento de chips de gran capacidad
5. Módulo de estadísticas de datos y diagnóstico remoto en línea de IoT
6. Dispositivo de sujeción síncrono de varias piezas en paquete
7. Recorrido de alimentación extendido personalizado de hasta 12000 mm

Ámbito de aplicación

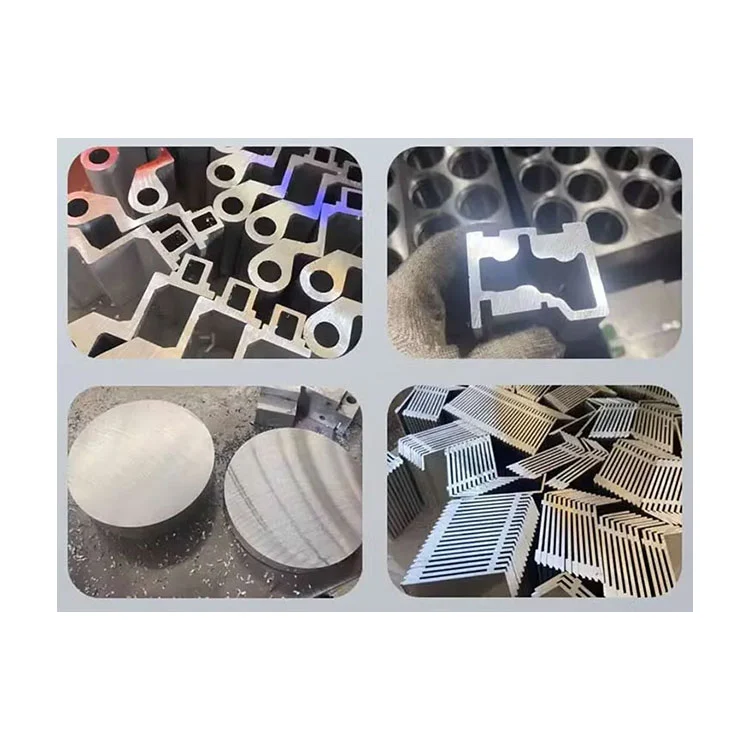

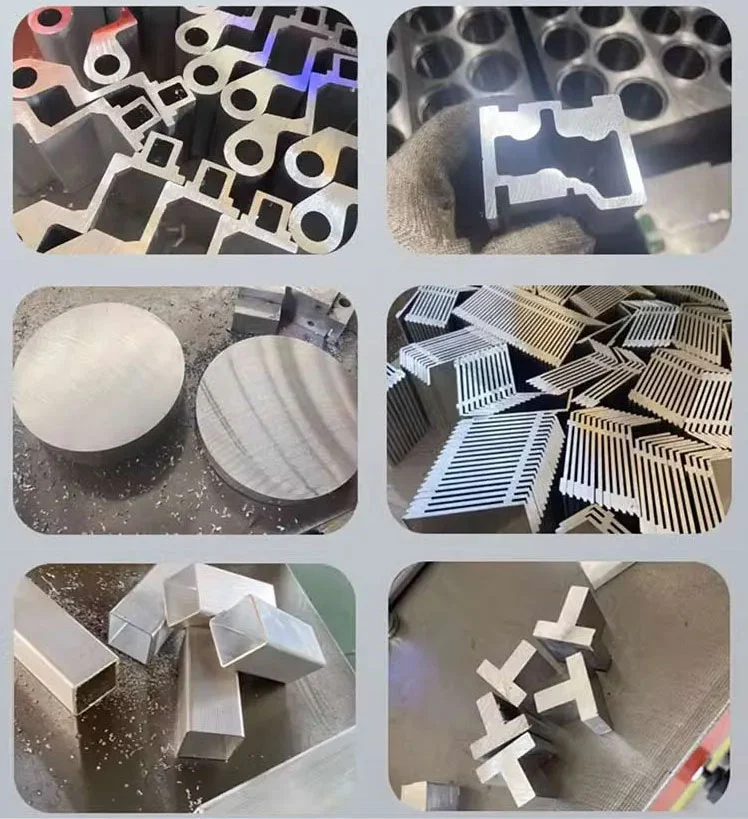

ElSierra circular CNC para perfiles de aluminio industrialesse utiliza en entornos de producción donde las extrusiones de aluminio se cortan a medida antes de su posterior mecanizado o montaje. Los usos típicos incluyen el corte de perfiles de marcos para ventanas y puertas, parteluces y travesaños de muros cortina, miembros estructurales de aluminio industrial, rieles de montaje de paneles solares y perfiles decorativos arquitectónicos. La sierra puede procesar secciones de aluminio macizas y huecas, perfiles con rotura de puente térmico y extrusiones ligeras de cobre o PVC dentro de su capacidad de sección transversal. Con el módulo de ángulo arbitrario opcional, también produce cortes en ángulo para marcos de hastiales, ventanas trapezoidales y conjuntos arquitectónicos de múltiples lados.

Nuestro Servicio

1. Una garantía mínima de un año desde la fecha de puesta en servicio.
2. Consulta gratuita antes, durante y después de la venta.
3. Planificación de proyectos y diseño de distribución de cortesía.
4. Depuración de equipos de cortesía hasta que todas las funciones funcionen según lo especificado.
5. Coordinación gratuita de arreglos de envíos de larga distancia.
6. Capacitación gratuita sobre operación y mantenimiento de equipos.
7. One-year complete warranty and lifetime maintenance service.
