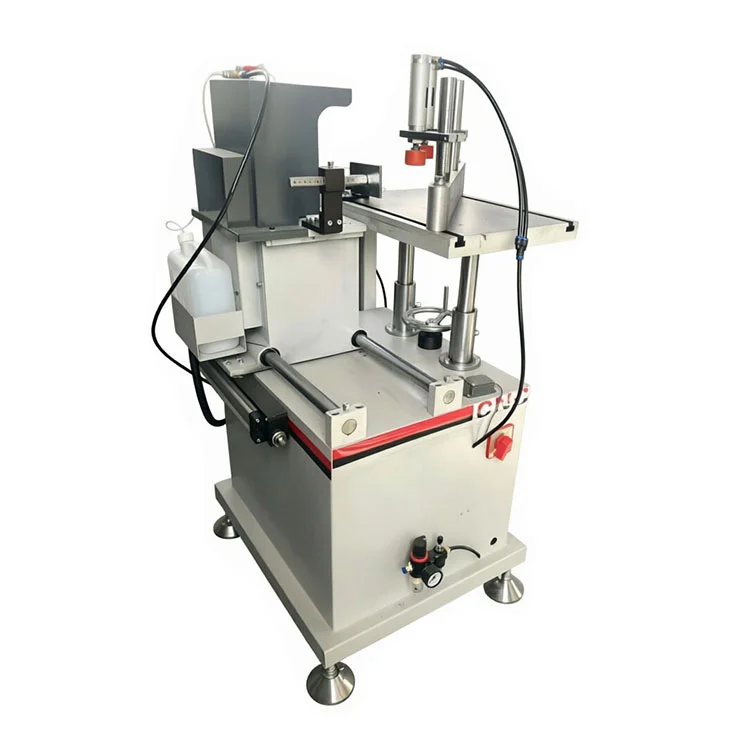

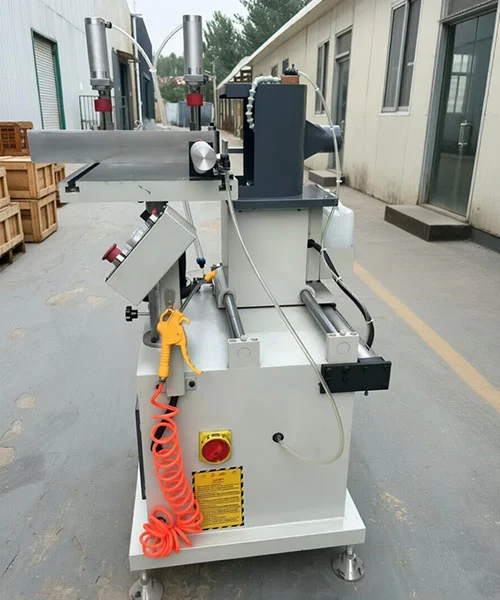

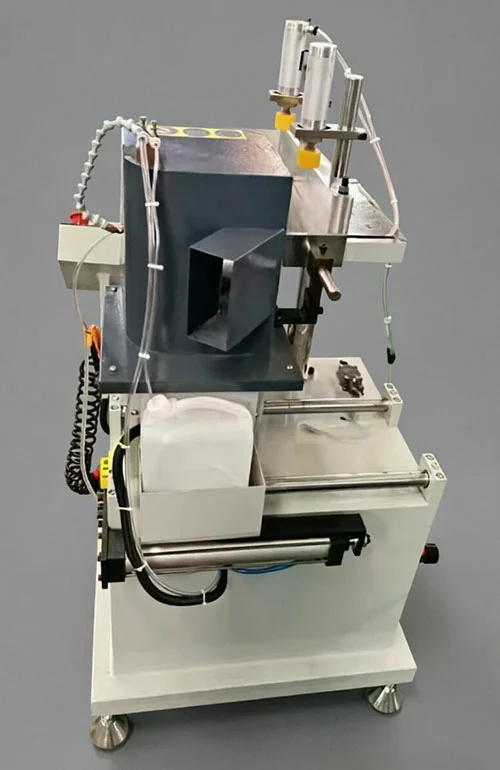

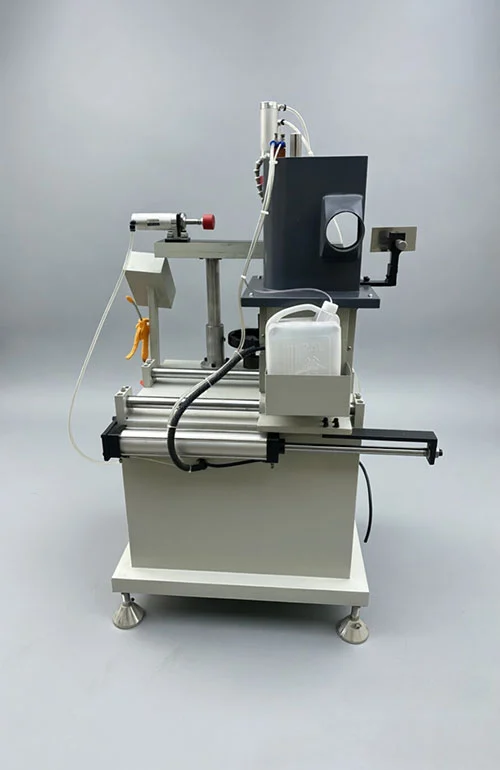

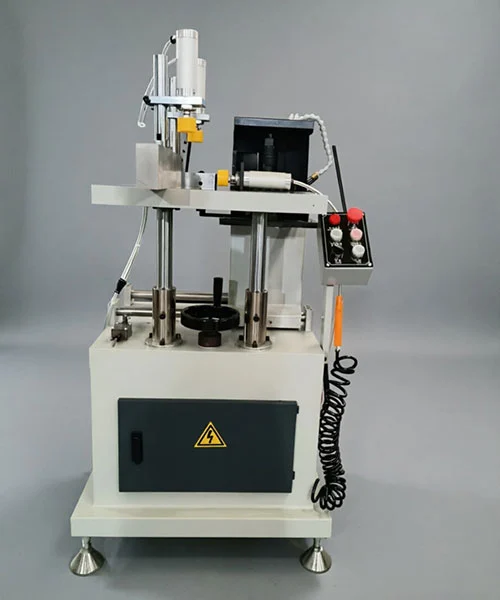

Fresadora de extremos de PVC para perfiles de ventanas

Características clave

• Conformación de los extremos del perfil:ElFresadora de extremos de PVC para perfiles de ventanasSe adapta a caras escalonadas, ranuras rectangulares, espigas y estructuras similares cambiando las herramientas, que están aseguradas en un eje horizontal.
• Rango de fresado en ángulo:Se puede configurar una placa de posicionamiento en la mesa de trabajo entre -55° y +55°, lo que permite realizar cortes en bisel en los extremos del perfil sin plantillas personalizadas.
• Alimentación de rodamiento lineal:El mecanismo de alimentación de la herramienta funciona con un par de movimientos de rodamientos lineales, lo que mantiene la vibración baja y el movimiento repetible durante los ciclos de fresado.
• Acabado de la superficie final:Los extremos procesados ​​alcanzan consistentemente una rugosidad Ra12,5 μm, que es suficiente para un montaje hermético de travesaños y secciones de marco.
• Sujeción neumática:Los perfiles se sujetan mediante abrazaderas neumáticas durante el corte, lo que reduce el esfuerzo del operador y mantiene la posición de la pieza de trabajo.

Especificaciones técnicas

Ámbito de aplicación

EsteFresadora de extremos de PVC para perfiles de ventanasse utiliza en la producción de ventanas de PVC, ventanas compuestas de aluminio y plástico y marcos de ventanas de aluminio con rotura de puente térmico. Las piezas de trabajo típicas incluyen travesaños intermedios, perfiles de marcos de puertas y otras secciones extruidas que requieren conformado, ranurado o corte de espigas en los extremos antes del ensamblaje.

Componentes clave

• Husillo de fresado:El husillo horizontal acepta cortadores intercambiables para trabajos escalonados, ranurados y espigados. Funciona a una velocidad que coincide con las herramientas de carburo para una eliminación limpia del material.
• Sistema de guía de rodamiento lineal:El carro de alimentación se mueve sobre cojinetes lineales sellados, que solo requieren lubricación periódica y ayudan a mantener una geometría de corte constante a lo largo del tiempo.
• Unidad de sujeción neumática:Las abrazaderas se acoplan con un suministro de aire de 0,5 a 0,8 MPa. Las mordazas tienen una forma que evita marcar las superficies del perfil durante el ciclo de fresado.
• Mesa de trabajo ajustable:Una placa de posicionamiento configurada manualmente permite al operador marcar ángulos de -55° a +55°, con una escala para repetir el posicionamiento.

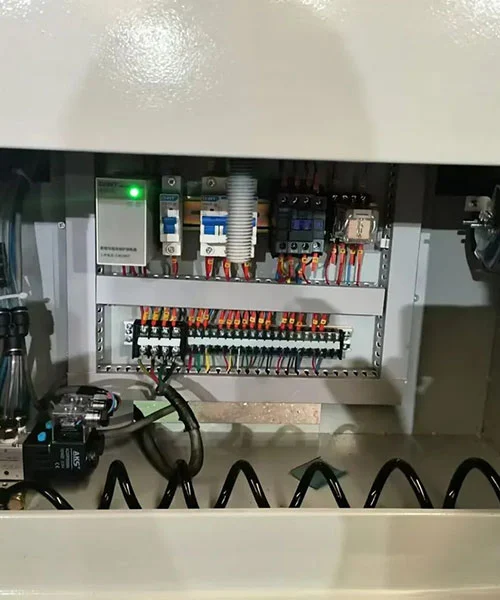

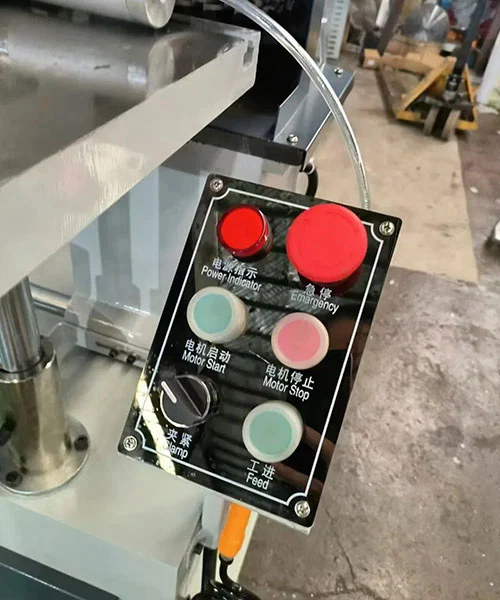

• Circuito de control:Utiliza una estación de botón simple y un dispositivo de seguridad que evita el arranque del husillo cuando la protección está abierta. Los componentes eléctricos están dispuestos en una caja sellada contra el polvo.

Fabricante y soporte

Con una fábrica establecida en 1996, Lebulang Machine ha estado produciendo equipos de procesamiento de perfiles en Jinan, China, durante casi tres décadas. ElFresadora de extremos de PVC para perfiles de ventanasse suministra directamente de fábrica, cuenta con certificación CE e ISO y se puede personalizar según acuerdos OEM/ODM. Una garantía de un año cubre la estructura principal y se proporciona guía de instalación remota sin cargo adicional.

Embalaje y envío

CadaFresadora de extremos de PVC para perfiles de ventanasSe embala en una caja de madera estándar de exportación con refuerzos internos para evitar el movimiento durante el tránsito. La caja es resistente a la humedad y está etiquetada con instrucciones de manejo. Los términos de envío son FOB Jinan o Qingdao, con plazos de entrega generalmente de 15 a 25 días hábiles después de la confirmación del pedido. Los documentos que incluyen un informe de prueba, una lista de empaque y un certificado CE se envían digitalmente antes del envío.

Preguntas frecuentes

P1: ¿Qué estructuras de perfiles puede procesar la fresadora de extremos de PVC para perfiles de ventanas?

R: Al cambiar la herramienta de corte, la máquina fresa superficies escalonadas, ranuras rectangulares, espigas y otros detalles finales comúnmente requeridos en travesaños y perfiles de marco compuestos de PVC y aluminio y plástico.

P2: ¿Cuál es el rango de ajuste angular para el corte en bisel?

R: La placa de posicionamiento de la mesa de trabajo es ajustable de -55° a 55°, lo que permite producir cortes de extremos en ángulo dentro de este rango sin accesorios adicionales.

P3: ¿Cómo se mantiene la estabilidad durante el fresado?

R: El mecanismo de avance de la herramienta utiliza un par de movimiento de rodamiento lineal, lo que reduce la vibración y ayuda a mantener constante la profundidad de fresado en ciclos repetidos.

P4: ¿Qué rugosidad de la superficie del extremo se puede esperar?

R: Los extremos mecanizados consistentemente logran una rugosidad de Ra12,5 μm, un acabado que permite uniones ajustadas en el ensamblaje de puertas y ventanas.

P5: ¿Cuáles son las dimensiones de la mesa de trabajo?

R: La mesa de trabajo de la máquina mide 500 × 350 mm y proporciona un soporte estable para perfiles de ventanas estándar de UPVC y aluminio y plástico.

P6: ¿Cuál es el ancho máximo de fresado?

R: El juego de herramientas admite un ancho máximo de fresado de 90 mm.

P7: ¿Cuáles son los requisitos de suministro de energía y aire?

R: La máquina funciona con energía trifásica de 380 V, 50 Hz y requiere una presión de aire de trabajo de 0,5 a 0,8 MPa para el sistema de sujeción neumático.

P8: ¿Hay repuestos disponibles?

R: Sí. Las piezas de desgaste comunes, incluidas las ruedas de corte y las herramientas de ajuste importadas, están disponibles como opciones y el operador puede reemplazarlas fácilmente.
