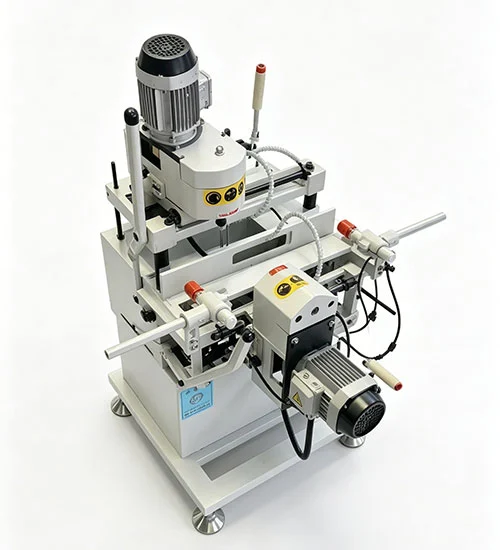

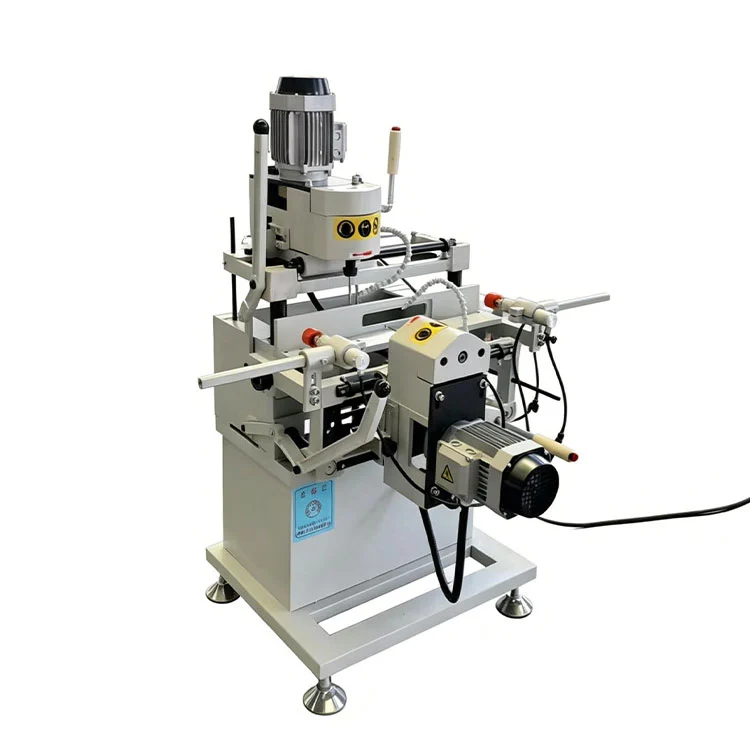

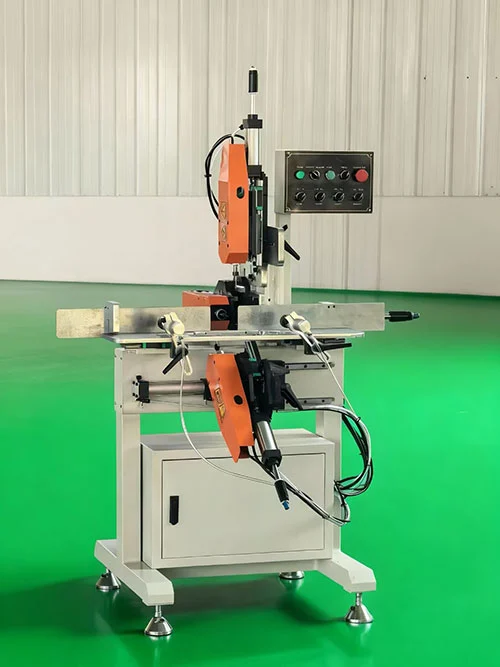

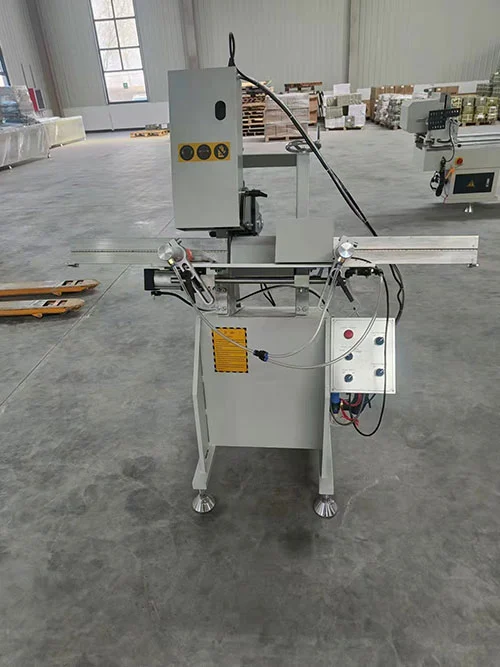

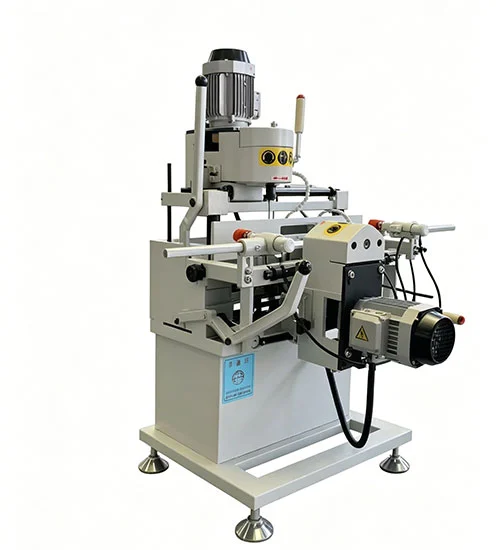

Fresadora de ranura de agua para ventana de PVC UPVC

• Fresadora de ranura de agua para ventana de PVC UPVCProporciona capacidad de fresado en tres ejes: cortes verticales, horizontales y en ángulo en la misma estación.
• Está diseñado para fresar ranuras de drenaje de agua y orificios de equilibrio de presión de aire en perfiles de puertas y ventanas de PVC.
• El cabezal inferior cambia y aprieta la herramienta en una sola acción de sujeción, por lo que el procesamiento de ranuras en elFresadora de ranura de agua para ventana de PVC UPVCse completa sin cambios manuales intermedios de herramientas.
• La mesa de trabajo de fresado se mueve a lo largo de una guía lineal rectangular, manteniendo un movimiento recto durante el corte.
• El cabezal de fresado oblicuo permite el ajuste del ángulo y el movimiento automático hacia arriba/abajo y hacia la izquierda/derecha. Esto permite el fresado de ranuras de agua de 45° preservando al mismo tiempo la simetría de las ranuras izquierda-derecha.
• Se instalan motores de husillo de alta velocidad para un fresado estable a las velocidades de corte requeridas.

Especificaciones técnicas

Ámbito de aplicación

EsteFresadora de ranura de agua para ventana de PVC UPVCse utiliza en líneas de producción de puertas y ventanas de UPVC y PVC. Las aplicaciones típicas incluyen fresado de ranuras de drenaje en la base de marcos de ventanas corredizas y abatibles, corte de orificios de compensación de presión de aire en travesaños y montantes, y producción de ranuras en ángulo donde lo requiera el diseño del perfil. La máquina maneja perfiles blancos estándar y secciones laminadas o de colores, y el diseño del cabezal de tres ejes cubre la mayoría de las configuraciones de ranuras que se encuentran en la fabricación de ventanas residenciales y comerciales livianas.

Componentes clave

• Tres motores de husillo (0,75 kW cada uno):Proporciona accionamiento independiente para los tres cabezales de fresado, que funcionan a velocidades de hasta 24 000 r/min para bordes de ranura limpios en materiales de UPVC.
• Sistema de guía lineal rectangular:Soporta la mesa de trabajo móvil durante la carrera de fresado, lo que ayuda a mantener la rectitud de la ranura y el posicionamiento repetible en todos los lotes.
• Sujeción de herramienta neumática en cabezal inferior:El cortador se cambia y aprieta en una sola acción, lo que reduce el tiempo inactivo y elimina las rutinas de ajuste manual de herramientas.
• Cabezal oblicuo ajustable (cabeza nº 3):El ángulo de fresado se puede configurar manualmente con una manija de bloqueo, cubriendo 45° y otros ángulos mientras se mantiene constante la simetría de la ranura izquierda-derecha.
• Panel de control y cableado:Operación con botón pulsador con parada de emergencia dedicada. Los componentes eléctricos están alojados en una carcasa protegida contra el polvo y el circuito neumático incluye una unidad de filtro-regulador-lubricador para mantener una presión de sujeción estable.
• Marco y protecciones:La base de acero soldado proporciona una estructura rígida. Protectores de seguridad transparentes cubren el área de fresado y se entrelazan con el circuito de inicio del husillo.

Funciones de la máquina

• Cambio automático de herramienta y ciclo de ranura:El cabezal inferior realiza la sujeción y liberación de la herramienta en una sola acción, completando el fresado de ranuras sin necesidad de cambiar las herramientas manualmente.
• Capacidad de ranura de agua y orificio de equilibrio:Maneja ranuras de drenaje y orificios de compensación de presión de aire en perfiles de UPVC y PVC.
• Movimiento guiado:Una guía lineal rectangular sostiene la mesa de trabajo móvil, lo que contribuye a crear trayectorias de fresado rectas y repetibles.
• Controles sencillos:Operación mediante botón con funciones claramente etiquetadas; Los operadores con capacitación básica en fábrica pueden manejar la máquina después de un breve período de configuración.
• Tamaño compacto:Las dimensiones de 1150 × 1100 × 1700 mm encajan en las líneas de fabricación de ventanas estándar.

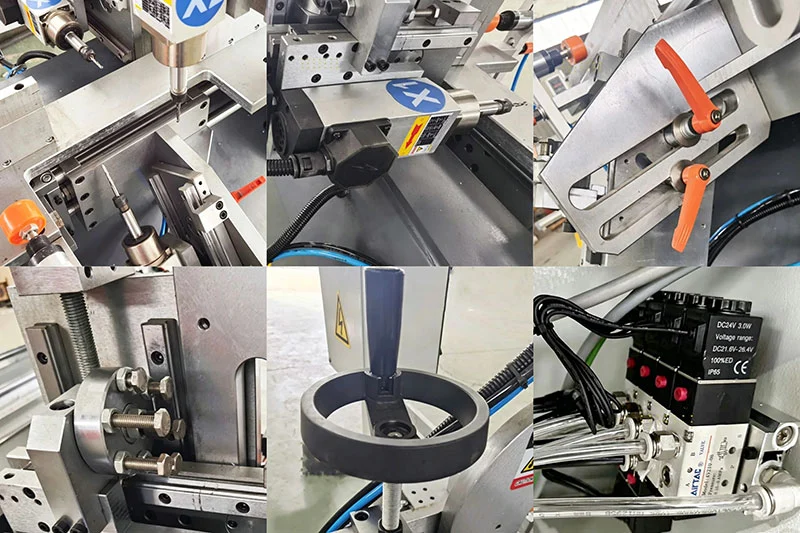

Detalles del producto

• Tres cabezales de fresado— configurado para mecanizado de ranuras de agua y orificios de aire en perfiles de puertas y ventanas de UPVC.
• Motor de husillo de alta velocidad— velocidad de rotación máxima de hasta 24.000 r/min para bordes de ranura limpios.
• Cabeza nº 3 (oblicua)— el ángulo de fresado se puede configurar manualmente para que coincida con el ángulo de ranura requerido.
• Tope de profundidad de ajuste rápido— reduce el tiempo de configuración al cambiar entre lotes de perfiles.
• Ajuste de altura del volante— permite al operador ajustar la posición del cortador vertical sin herramientas.
• Componentes neumáticos y eléctricos.— Procedente de proveedores reconocidos internacionalmente y cableado para cumplir con los requisitos CE.

Embalaje y envío

CadaFresadora de ranura de agua para ventana de PVC UPVCSe embala en una caja de madera estándar de exportación con acolchado interno de espuma y flejes de acero. La caja está claramente marcada con símbolos de manipulación y detalles de envío. Los términos de entrega son FOB Jinan o Qingdao, y el envío generalmente se realiza entre 15 y 25 días hábiles después de la confirmación del pedido. Antes de que la máquina salga de fábrica, se proporciona un informe de prueba previo al envío y una copia digital del certificado CE.

Preguntas frecuentes

P1: ¿Qué materiales puede procesar esta fresadora de ranuras de agua para ventanas de PVC UPVC?

R: Está diseñado para perfiles de puertas y ventanas de UPVC y PVC.

P2: ¿La máquina requiere operadores capacitados?

R: Los controles se basan en un simple panel de botones. Los operadores pueden aprender el flujo de trabajo rápidamente y se proporcionan instrucciones detalladas.

P3: ¿Puede la máquina fresar ranuras de agua de 45°?

R: Sí. El cabezal de fresado oblicuo admite fresado de ranuras de 45° y mantiene la simetría izquierda-derecha en el perfil.

P4: ¿Se puede personalizar la fuente de alimentación?

R: La configuración estándar utiliza 220 V 50/60 Hz. Se pueden concertar otros voltajes al realizar el pedido.

P5: ¿Cómo funciona el cambio automático de herramienta?

R: El mecanismo del cabezal inferior cambia y aprieta el cortador con un solo movimiento, lo que permite completar la ranura sin detenerse para el ajuste manual de la herramienta.

P6: ¿Cuál es el rango de longitud de fresado?

R: La longitud de fresado es ajustable de 30 mm a 60 mm.

P7: ¿La máquina viene con software o instrucciones?

R: Se incluyen una interfaz de software en inglés e instrucciones de funcionamiento. El sistema puede importar datos de dibujo desde AutoCAD.

P8: ¿Cuál es el tamaño y el peso total?

A: 1150 × 1100 × 1700 mm, peso bruto 200 kg.

P9: ¿Hay repuestos disponibles?

R: Sí. Los consumibles, como ruedas de corte y herramientas de ajuste, están disponibles como elementos opcionales, y el usuario puede reemplazar las piezas comúnmente desgastadas.
