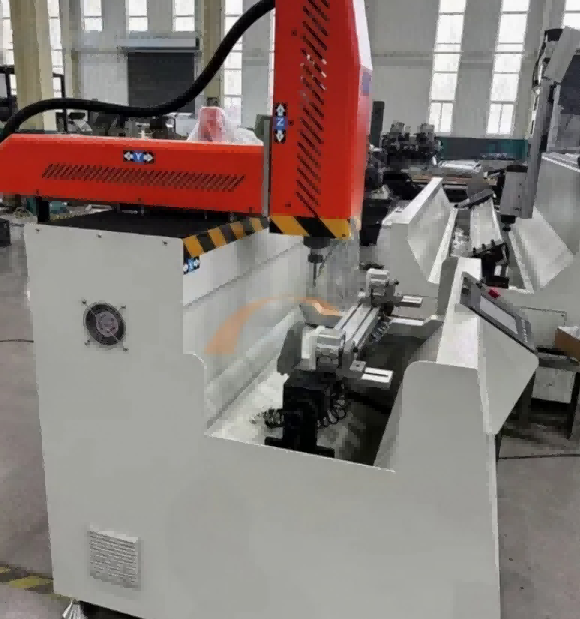

Centro de mecanizado CNC de alta rigidez de 3 ejes de 800 mm | Diseñado específicamente para extrusiones de aluminio industriales

Resumen del producto

El centro de mecanizado CNC de 800 mm está diseñado específicamente para perfiles de aluminio industriales, secciones de puertas y ventanas de sistemas, extrusiones de muros cortina y marcos de metal ligero. Completa taladrado, fresado, ranurado, biselado, roscado y mecanizado de superficies con una sola sujeción: sin reposicionamiento manual entre estaciones, sin tolerancia acumulada por fijaciones repetidas. Su tamaño compacto, ejes servoaccionados y un husillo optimizado en aluminio lo convierten en una actualización práctica de las taladradoras independientes, las fresadoras manuales y el desbarbado manual.

Descripción general

A diferencia de un VMC para trabajos de acero adaptado para aluminio, esta máquina comienza desde el flujo de trabajo del perfil de aluminio: material largo, paredes delgadas, patrones de orificios ajustados, caras finales limpias, velocidades de avance rápidas. El cuerpo reforzado de la máquina y el marco sin tensión mantienen la vibración baja, mientras que el husillo eléctrico de alta velocidad elimina el aluminio limpiamente sin quemar la sección ni dejar rebabas pesadas.

Para los talleres que ejecutan perfiles de longitud corta a media, soportes de hardware, placas de conexión, nodos de marco y accesorios para muros cortina, la carrera de 800 mm es el punto ideal: suficiente longitud de trabajo para la mayoría de las piezas fabricadas, lo suficientemente pequeño como para colocarlo al lado de su línea de corte y ensamblaje.

Especificaciones técnicas



Características clave

Diseño de 3 ejes pionero en aluminio: velocidad de husillo optimizada, lógica de alimentación y evacuación de virutas para extrusiones 6061/6063

Multiproceso de sujeción única: taladrar, fresar, roscar, avellanar, achaflanar y grabar sin mover el perfil

Mesa de trabajo inclinable/giratoria (-90°/0°/+90°): las caras superior y ambas laterales mecanizadas en una sola configuración

X/Y/Z servoaccionado: posicionamiento estable, patrones de orificios repetibles, fresado de contornos suave

Husillo eléctrico de alta velocidad: opciones enfriadas por aire o por líquido, adaptadas para carga de virutas de aluminio

Programación gráfica CNC: seleccione el tipo de orificio/ranura, ingrese las dimensiones, genere la trayectoria de la herramienta; Importación de código CAD/G bajo pedido

Abrazaderas neumáticas para perfiles: carga rápida, sujeción segura, deformación mínima en secciones de pared delgada

Enfriamiento por niebla/aspersión: mantiene la cortadora fría, limpia virutas largas de aluminio, protege superficies anodizadas o con recubrimiento en polvo

Construcción industrial compacta: se adapta a tiendas de puertas y ventanas, talleres de fachadas, fabricantes de marcos de automatización y procesadores de perfiles OEM

Capacidades de mecanizado

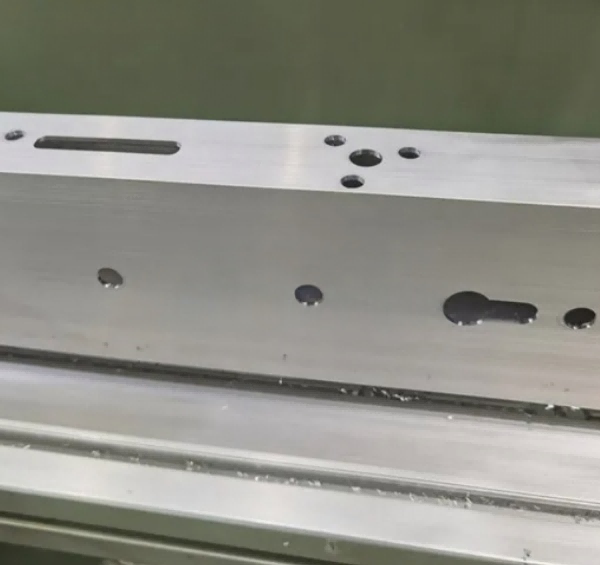

Orificios redondos, oblongos, cerraduras, cuadrados, recortes de formas especiales

Fresado y escuadrado de extremos

Fresado de ranuras, cavidades para bisagras, cajas para cerraduras, orificios para herrajes

Roscado (roscado rígido opcional)

Biselado, avellanado, grabado ligero

Orificios pasantes profundos mediante inclinación de la mesa

Perfiles industriales cortos, placas de soporte, rieles con ranura en T, nodos de bastidor de máquina

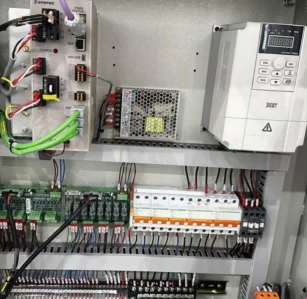

Centro de mecanizado CNC de 800 mm para perfiles de aluminio industriales Sistema de control CNC inteligente, fácil operación para trabajadores no profesionales

• Controlador CNC con pantalla táctil multilingüe de 10 pulgadas (inglés, español, árabe y ruso opcional)
• Biblioteca de procesos de perfiles de aluminio dedicada incorporada: parámetros prealmacenados para conectores de muro cortina, orificios para bisagras de ventanas, orificios de montaje de soportes solares, llamada con un solo clic
• Admite la importación de dibujos DXF CAD a través de una unidad flash USB, el sistema genera automáticamente un programa de mecanizado NC sin programación manual compleja
• Módulo IoT remoto opcional: depuración remota en línea, diagnóstico de fallas y estadísticas de datos de producción las 24 horas, los 7 días de la semana

Centro de mecanizado CNC de 800 mm para perfiles de aluminio industriales

Somos una empresa líder ubicada en Jinan, China, que se especializa en el diseño, fabricación y distribución de máquinas para puertas de ventanas de aluminio de alta calidad, máquinas para puertas de ventanas de UPVC y máquinas de procesamiento de vidrio. Nuestra empresa está comprometida a brindar soluciones innovadoras y personalizadas para satisfacer las diversas necesidades de nuestra clientela global.

Productos y servicios: Ofrecemos una amplia gama de maquinaria destinada a la fabricación de ventanas de aluminio y UPVC, así como soluciones de doble acristalamiento. Nuestros productos están diseñados para brindar precisión, eficiencia y durabilidad, lo que garantiza que nuestros clientes puedan producir ventanas de alta calidad que cumplan con los estándares internacionales.

Presencia en el mercado: Nuestra maquinaria avanzada ha encontrado amplias aplicaciones en América del Norte, América del Sur, Europa, Medio Oriente y otras regiones. Nuestra presencia global es un testimonio de nuestro compromiso con la calidad y la satisfacción del cliente.

Investigación y desarrollo: ponemos un fuerte énfasis en la investigación y el desarrollo. Nuestro dedicado equipo de I+D trabaja incansablemente para innovar y mejorar nuestra oferta de productos.

Capacidades de personalización:Entendiendo que cada cliente tiene requisitos únicos, ofrecemos soluciones personalizadas para abordar necesidades de producción específicas.

¿Por qué elegir este centro CNC de perfil de 800 mm?

La mayoría de talleres no necesitan una máquina pórtico de 6 metros para iniciar el mecanizado de perfiles de aluminio. Necesitan una máquina que sea precisa, fácil de programar, económica de utilizar y que no convierta un soporte de 300 mm en un trabajo de 3 estaciones. Este centro de 800 mm elimina el paso de reinstalación, acorta la capacitación del operador y mantiene patrones de orificios consistentes en todos los lotes.

Comparado con el mecanizado manual:

Menos configuraciones = menos pilas de tolerancia

Un programa = piezas repetibles

Una sujeción = agujeros cuadrados, ranuras alineadas, superficies frontales limpias

Un operador = taladrado + fresado + roscado en el mismo ciclo

Control y Software

La interfaz CNC está diseñada para trabajos de perfiles, no para maquinistas que ya hablan código G. Los operadores seleccionan la característica (agujero, ranura, cavidad, rosca, pasada de fresa), ingresan el tamaño y la posición, y el sistema maneja la trayectoria de la herramienta. Para usuarios avanzados, se admiten dibujos CAD e importación de código G, y la máquina se puede integrar con software de ventanas, puertas y muros cortina o exportación de datos ERP a pedido.

Herramientas y refrigeración

El aluminio necesita herramientas afiladas, un ángulo de ataque correcto y una rápida evacuación de virutas. La máquina admite fresas de carburo, combinaciones de taladro/fresa, pinzas roscadoras, brocas de grabado y unidades de hoja de sierra. El enfriamiento por niebla evita que las virutas se suelden al cortador; El enfriamiento por inundación está disponible para secciones más pesadas.

Sujeción y sujeción

Las abrazaderas neumáticas sujetan el perfil contra la referencia sin aplastar las paredes delgadas. Las estaciones de fijación se pueden reposicionar para diferentes alturas y anchos de sección. Se encuentran disponibles mordazas personalizadas opcionales para perfiles de sistema, secciones con rotura de puente térmico y extrusiones no estándar.

Calidad y rigidez

Las estructuras clave están aliviadas de tensiones para reducir la distorsión a largo plazo. Las guías lineales y los husillos de bolas se seleccionan para repetir el posicionamiento, no solo para la velocidad máxima. El resultado es una precisión estable en todas las ejecuciones por lotes, no solo una buena primera parte.

Embalaje y entrega

Caja de madera contrachapada / film estirable + flejes de acero para exportación

Manual de funcionamiento y vídeo de formación en inglés incluidos.

Guía de instalación remota y capacitación del programa

Nombre del modelo OEM/ODM, color y etiqueta compatibles

Cantidad mínima de pedido: 1 juego

Plazo de entrega: 10 a 30 días laborables según la configuración

Servicio postventa

Garantía de 12 a 24 meses según configuración

Soporte técnico remoto de por vida

Suministro de repuestos y consumibles.

Servicio in situ disponible para mercados seleccionados

Soporte en inglés/chino/español/ruso/árabe opcional

Preguntas frecuentes

¿Puede cortar acero o inoxidable?

Está optimizado para aluminio y PVC/aleaciones ligeras. Ocasionalmente es posible realizar piezas delgadas de acero dulce con herramientas correctas y avance reducido, pero no es un centro de mecanizado de acero.

¿Son suficientes 800 mm para perfiles largos de muro cortina?

Para montantes de 6 m de longitud total, no; necesitan un centro de perfil de carrera larga. Pero para nodos mecanizados, detalles finales, soportes y secciones cortas, 800 mm es ideal.

¿Puede tocar hilos?

Sí. El roscado rígido es opcional según el sistema de control y el husillo.

¿Qué tan difícil es aprender?

Un nuevo operador puede ejecutar trabajos de agujeros/ranuras estándar después de una breve capacitación en video. El fresado 3D complejo necesita experiencia en CAD/CAM.

¿Admite accesorios personalizados?

Sí. Enviar sección transversal del perfil, patrón de agujeros y tamaño del lote; Proponemos abrazaderas, herramientas y disposición de bicicletas.
