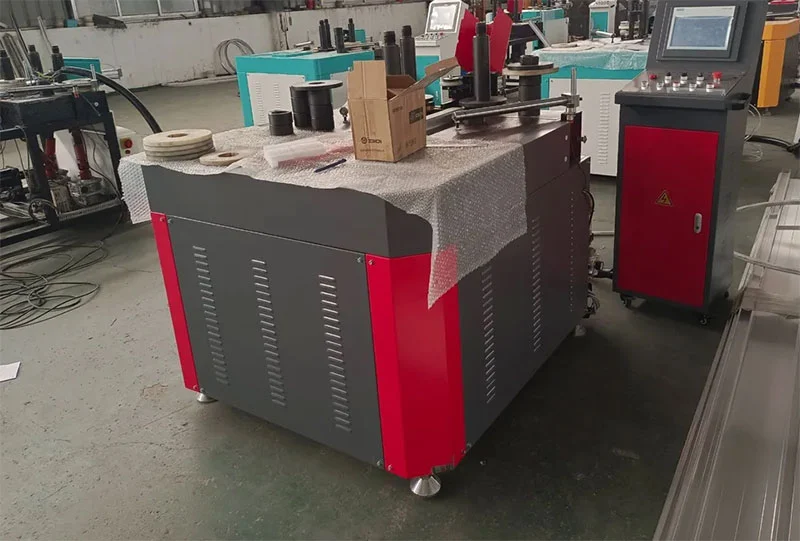

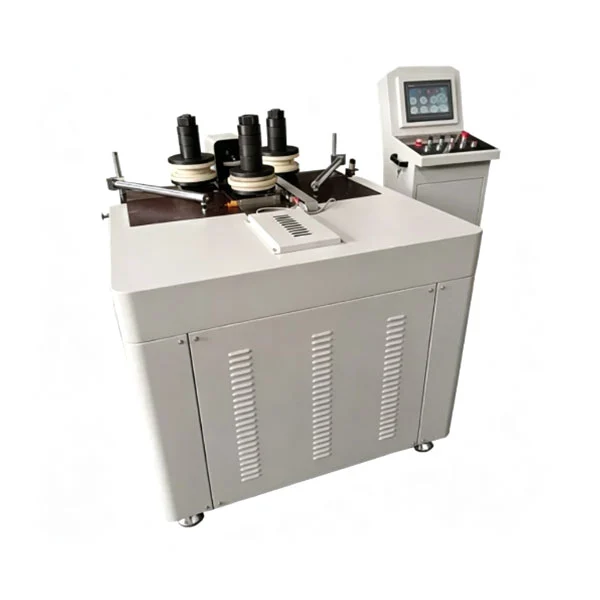

Dobladora de perfiles de PVC de aluminio CNC

Esta máquina dobladora de perfiles de aluminio y PVC CNC procesa perfiles de aluminio, PVC, UPVC, rotura de puente térmico, acero inoxidable y cobre en formas curvas para marcos de puertas y ventanas, elementos de muros cortina, molduras arquitectónicas y componentes industriales. Hay disponibles opciones de empuje hidráulico de 20, 25 o 40 toneladas, y el controlador CNC con pantalla táctil de 10 pulgadas admite la programación digital de arcos de múltiples radios, círculos completos, elipses y curvas compuestas. La precisión de posicionamiento se especifica en ±0,02 mm en los ejes X, Y y Z servocontrolados.

• Compatibilidad multimaterial:ElDobladora de perfiles de PVC de aluminio CNCdobla perfiles de aluminio, PVC, UPVC, rotura de puente térmico, acero inoxidable y cobre. Los juegos de herramientas se pueden cambiar para adaptarse a diferentes grados de materiales y secciones transversales dentro de la capacidad de la máquina.
• Posicionamiento CNC de 3 ejes:Los servomotores en los ejes X, Y y Z se accionan a través de un controlador CNC con una pantalla táctil de 10 pulgadas. La precisión de posicionamiento es de ±0,02 mm. Los operadores programan formas, arcos y curvas compuestas de múltiples radios directamente en la interfaz o importan datos a través de USB.
• Opciones de empuje hidráulico:Se ofrecen tres configuraciones de estaciones hidráulicas (20 toneladas, 25 toneladas y 40 toneladas) seleccionadas en función del material del perfil, el espesor de la pared y el radio de curvatura requerido. La bomba hidráulica funciona con un ruido reducido en comparación con las unidades industriales estándar.

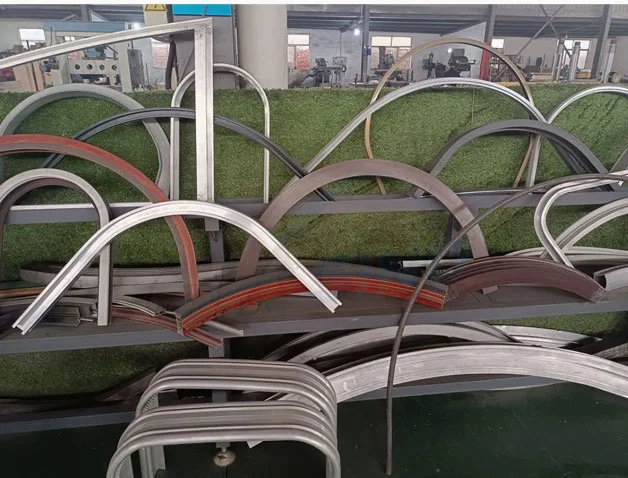

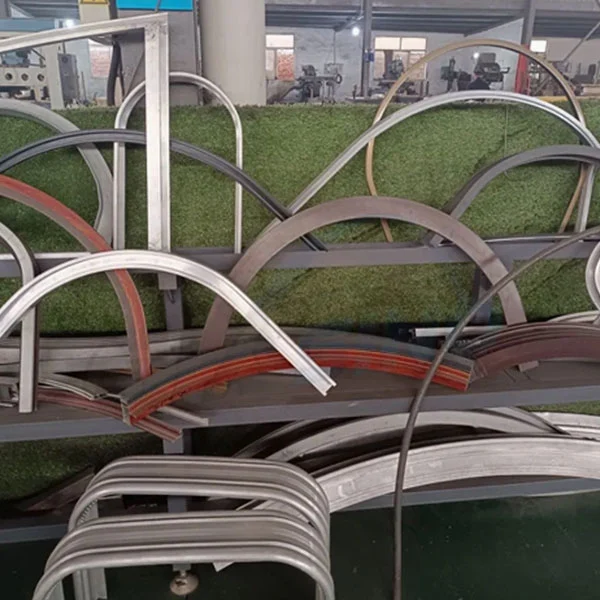

• Rango de forma de flexión:La máquina produce combinaciones en forma de C, forma de U, forma de S, círculo completo, elipse, radios múltiples y arcos personalizados. Las correas de conformado y los moldes de rodillos se pueden personalizar para que coincidan con la sección transversal del perfil para una calidad de plegado óptima.

Cómo funciona

ElDobladora de perfiles de PVC de aluminio CNCfunciona con el operador cargando el perfil en la mesa de trabajo y asegurando la cinta formadora y los moldes de rodillos adaptados a la sección transversal del perfil. La geometría de curvatura deseada, ya sea en forma de C, forma de U, círculo completo o curva de radios múltiples, se programa en la pantalla táctil de 10 pulgadas o se importa mediante USB. Los ejes X, Y y Z servocontrolados posicionan los rodillos perfiladores y curvadores, mientras la estación hidráulica aplica el empuje seleccionado. Los moldes de rodillos, fabricados en acero templado con recubrimiento opcional de PU para evitar marcas en la superficie, guían el perfil a través de la curva programada. Después del ciclo de plegado, se retira el perfil terminado. Hay disponibles moldes y correas de conformación personalizados para formas de perfil específicas para lograr el radio de curvatura requerido sin deformar la sección transversal.

Componentes clave

Controlador CNC:Pantalla táctil de 10 pulgadas con interfaz de usuario para programar ángulos de plegado, radios y secuencias de radios múltiples. El puerto USB admite la importación y exportación de programas. El controlador gestiona el movimiento del eje, la presión hidráulica y la sincronización del ciclo.

Estación Hidráulica:Disponible en configuraciones de 20, 25 y 40 toneladas. Utiliza una bomba de aceite importada seleccionada para una salida de presión estable y un funcionamiento silencioso. El circuito hidráulico incluye una válvula limitadora de presión y un filtro.

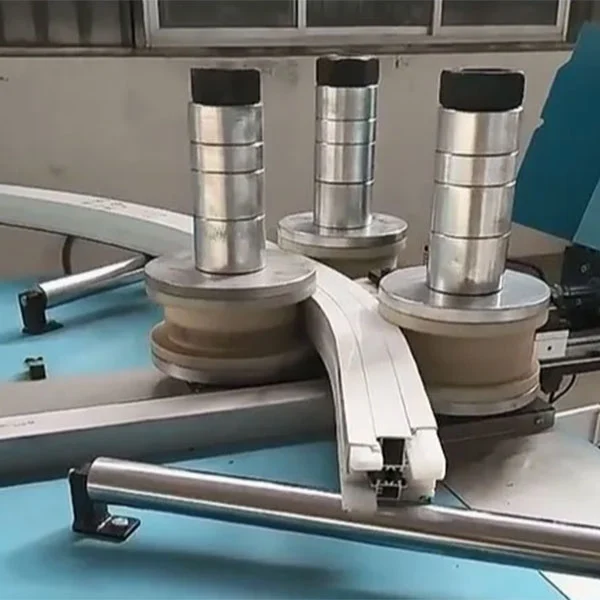

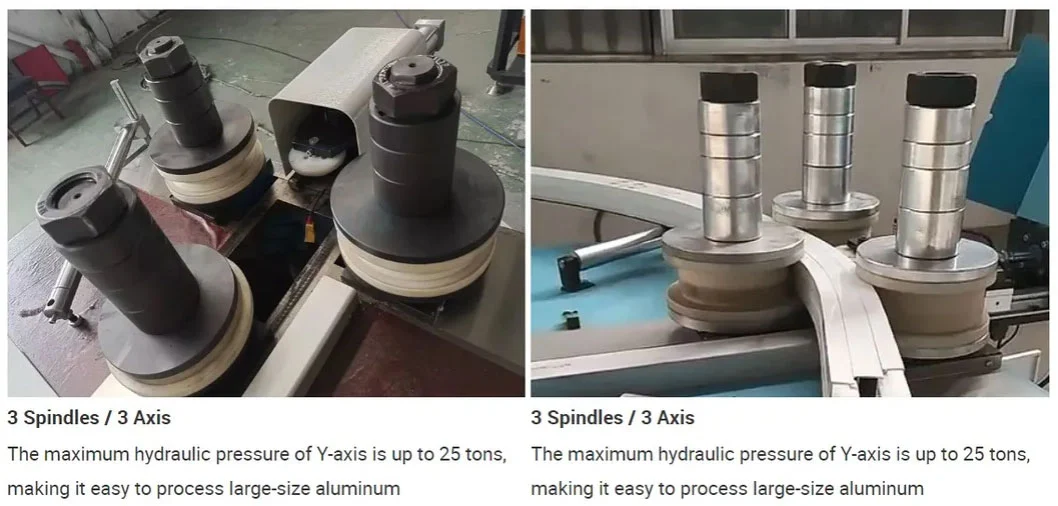

Moldes de rodillos:Fabricado en acero endurecido con un revestimiento de PU opcional. El revestimiento ayuda a evitar rayones o marcas en superficies de perfiles revestidas, anodizadas o pintadas. Los juegos de moldes son intercambiables para diferentes secciones de perfil.

Transmisión:Los rieles guía lineales HIWIN de Taiwán transportan los ejes móviles. Las cajas de engranajes de precisión y los servomotores proporcionan precisión de posicionamiento para los movimientos X, Y y Z.

Aplicaciones

• Perfilería de puertas y ventanas de aluminio (rotura térmica y estándar)
• Marcos de ventanas y perfiles de puertas de PVC y UPVC
• Perfiles de extrusión de aluminio para muro cortina
• Perfiles metálicos arquitectónicos (barandillas, molduras, elementos de fachada)
• Perfiles de aluminio industriales y extrusiones metálicas personalizadas.
• Curvado de muebles y metales decorativos.

Fabricante y garantía

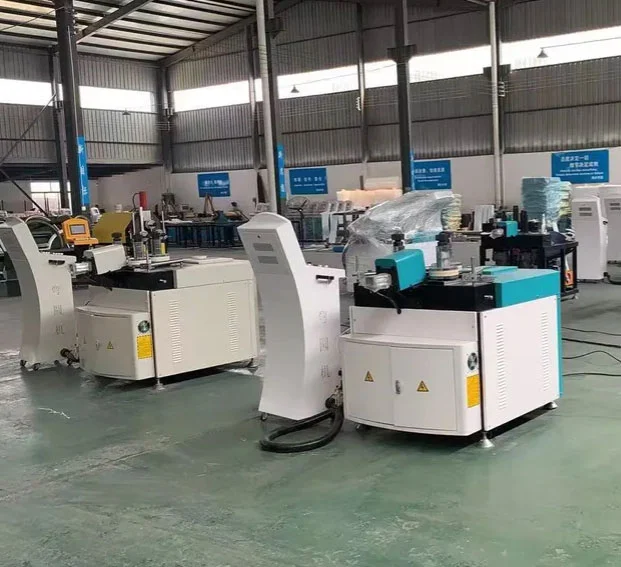

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, fabrica equipos de procesamiento de aluminio y PVC en su fábrica de Jinan, China, desde 1996.Dobladora de perfiles de PVC de aluminio CNCSe suministra directamente de fábrica con certificación CE e ISO. Una garantía de un año cubre la estructura principal. Se proporciona soporte técnico remoto, videos de instalación y un manual en inglés sin costo adicional. La instalación y la formación in situ se pueden organizar por separado. Disponemos de repuestos como moldes de rodillos, correas formadoras y sellos hidráulicos. El color, la marca y el embalaje de la máquina se pueden personalizar según los acuerdos OEM y ODM.

Preguntas frecuentes

1. ¿Es usted una fábrica o una empresa comercial?

Somos un fabricante con nuestra propia instalación de producción en Jinan, China, en funcionamiento desde 1996.

2. ¿Cuánto dura la garantía del equipo?

Un año para la estructura principal, excluyendo piezas de desgaste normal como moldes de rodillos y correas formadoras.

3. ¿Cómo brindar servicio postventa?

Se proporcionan guía remota por video, soporte técnico en línea y reemplazo gratuito de piezas defectuosas dentro del período de garantía. La instalación, la puesta en servicio y la capacitación en el sitio se pueden organizar por un costo adicional.

4. ¿Cuánto dura el plazo de entrega?

Las máquinas estándar se envían entre 10 y 20 días hábiles después de recibir el pago del depósito.

5. ¿Qué otras máquinas venden?

Máquinas cortadoras de aluminio, máquinas prensadoras de esquinas de aluminio, máquinas soldadoras de PVC, taladradoras y fresadoras CNC y líneas completas de producción de puertas y ventanas.

6. ¿Puede la máquina doblar perfiles con rotura de puente térmico?

Sí. Con las correas formadoras y los moldes de rodillos adecuados, la máquina puede doblar perfiles de aluminio con rotura de puente térmico manteniendo la integridad de la tira aislante.
