Sierra de inglete doble para producción de marcos de ventanas
La sierra ingletadora doble de 45 y 90 grados para producción de marcos de ventanas es una máquina cortadora de doble cabezal de alta precisión y alta resistencia diseñada para perfiles de aluminio, PVC, UPVC y rotura de puente térmico en la fabricación de ventanas, puertas y muros cortina. Ofrece cortes precisos y repetibles de 45° y 90° con bordes sin rebabas, admitiendo el funcionamiento sincrónico tanto de un solo cabezal como de dos cabezales para una máxima productividad. La marca Lebulang fabrica máquinas de alta calidad.

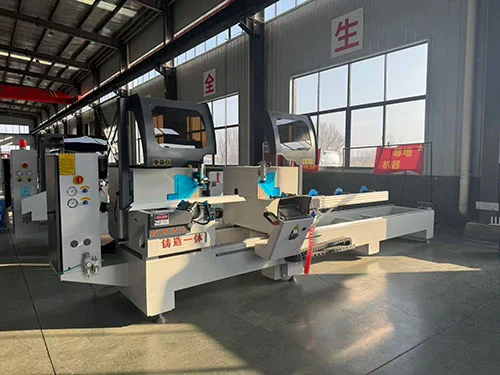

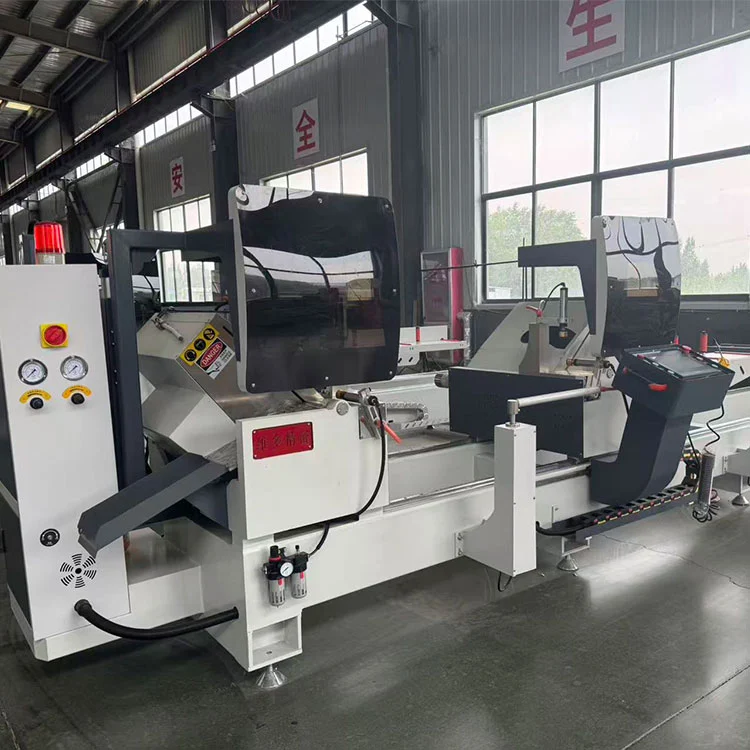

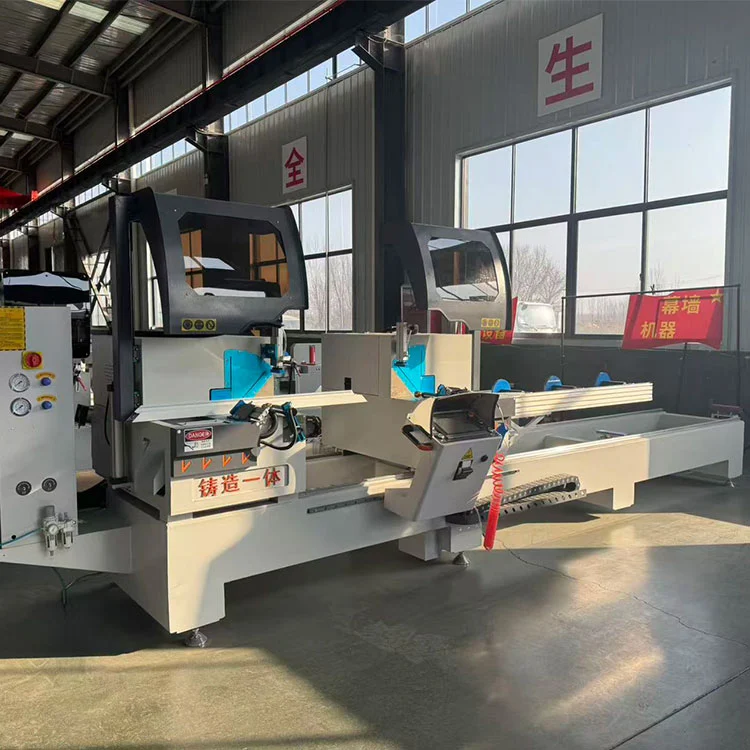

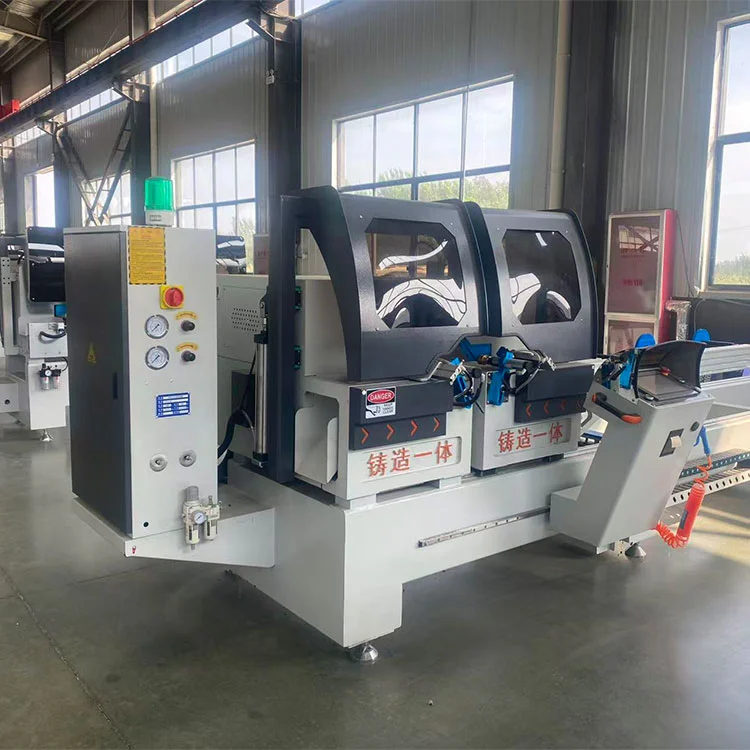

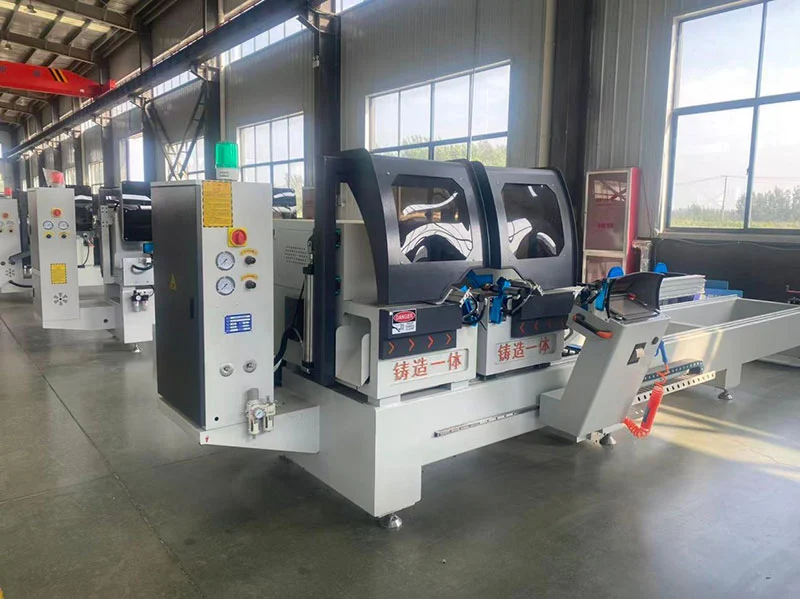

Esta sierra ingletadora doble para la producción de marcos de ventanas, construida en la fábrica de Lebulang Machine en China, donde se fabrican equipos de procesamiento de aluminio y PVC durante casi tres décadas, corta perfiles a 45° y 90° para la fabricación de ventanas, puertas y muros cortina. Procesa extrusiones de aluminio, PVC, UPVC, rotura térmica y cobre. Dos cabezales de corte, T1 fijo y T2 motorizado, se asientan sobre un riel guía de precisión compartido y pueden funcionar simultáneamente, con el cabezal derecho movido por un servomotor para el posicionamiento longitudinal.
Un banco de trabajo de fundición integrado y motores de husillo conectados directamente forman la estructura central. Cada cabezal de sierra funciona con un motor de 3 kW que hace girar una hoja con punta de carburo de ø500 mm a 3000 rpm. Las abrazaderas neumáticas aseguran la pieza de trabajo y un cilindro amortiguador hidroneumático controla el avance. El marco de acero soldado y la base de hierro fundido funcionan junto con los rieles lineales HIWIN y los componentes eléctricos Schneider para mantener una precisión repetida de longitud fija dentro de ±0,1 mm y una rugosidad de la superficie de corte en Ra 12,5 µm. La longitud máxima de corte es de 5000 mm, con una función de corte corto que llega hasta los 200 mm. A 45° la capacidad de la sección es de 150 × 170 mm; a 90° maneja 150 × 345 mm, incluidos tubos cuadrados de hasta 150 × 200 mm.
Un protector de seguridad completamente cerrado, parada de emergencia y protección contra sobrecarga son estándar. Un sistema de aspiración y extracción de virutas exclusivo captura alrededor del 70 % de los residuos, y un soporte de elevación giratorio patentado evita que el perfil se hunda en la mitad del tramo. Los datos se pueden importar a través de LAN, USB, Bluetooth o entrada manual, y el sistema de control interactúa con el software de optimización común. También están integradas una impresora de etiquetas y una función de prevención de errores, que bloquea el corte cuando un perfil cae fuera de la tolerancia. La máquina funciona con un suministro trifásico de 380 V y requiere una presión de aire de 0,6 a 0,8 MPa.
Se aplica la certificación CE y se aceptan configuraciones OEM personalizadas. Lebulang Machine suministra la sierra directamente de fábrica con un diseño que pretende facilitar el mantenimiento diario. Se proporciona guía de instalación remota sin costo adicional.
Características de la sierra ingletadora doble de 45 y 90 grados para ventanas de aluminio y PVC:
- a. corte de perfiles industriales de aluminio, perfiles de PVC, puertas y ventanas de aluminio, materiales para muros cortina.
- b. Operación sin trabajadores calificados, resuelve las dificultades de contratación en la fábrica.
- do. función de impresión de etiquetas,
- d. Función de prevención de errores: error de perfil más allá del rango de no corte.
- mi. Banco de trabajo de fundición integrado de alta precisión, husillo integrado, motor conectado directamente,
- F. El cilindro amortiguador de aire-líquido y los cabezales T1 y T2 se encuentran en el carril guía integrado.
- gramo. Admite múltiples modos de importación de datos: Internet, LAN, disco U, Bluetooth, entrada manual, etc.
- h. Puede realizar el acoplamiento de datos de software de optimización común en el mercado.
- i. Función de protección ambiental, eliminación de virutas única, diseño de aspiración, tasa de aspiración del 70%, sitio limpio, reducción de la frecuencia de limpieza, mejora la eficiencia del trabajo.
- j. Está equipado con un soporte de elevación giratorio patentado para evitar errores de corte causados por la caída media y está equipado con un soporte de perfil móvil.
- k. La última tecnología de corte por arco, la sección de aserrado es más segura, más rápida y más confiable.
Sierra ingletadora doble de 45 y 90 grados para ventanas de aluminio y PVC
✅ Corte de precisión de doble ángulo
- • Ángulos ajustables automáticamente:45° / 90°(ángulos intermedios opcionales)
- • Precisión de posicionamiento de ±0,1 mm; juntas de inglete limpias y ajustadas para marcos
✅ Compatibilidad con múltiples materiales
- • Recortesaluminio, PVC, UPVC, rotura de puente térmico, cobreperfiles
- • Optimizado para ventanas, puertas, muros cortina y extrusiones arquitectónicas
✅ Doble cabezal de alta eficiencia
- • Dos cabezales sincronizados; corte simultáneo en ambos extremos
- • Cabezal derecho servoaccionado para un ajuste de longitud rápido y preciso
- • 2 o 3 veces más rápidas que las sierras de un solo cabezal; ideal para la producción en masa
✅ Opciones de control digital/CNC
- • Pantalla digital: lectura rápida de la longitud, funcionamiento sencillo
- • Actualización CNC: pantalla táctil de 10″, almacenamiento de programas, importación/exportación USB
✅ Construcción estable y resistente
- • Robusta estructura de acero soldado + base de hierro fundido; vibración mínima
- • Componentes premium: rieles lineales HIWIN, sistemas eléctricos Schneider, cuchillas con punta de carburo
✅ Seguro y fácil de usar
- • Campanas de seguridad completamente cerradas, parada de emergencia, protección contra sobrecargas
- • Retracción automática de la hoja; sujeción neumática para una sujeción segura del perfil
✅ Certificado CE y confiable
- • Cumple con las normas de seguridad de la UE; Operación continua 24 horas al día, 7 días a la semana
- • Garantía de 12 a 24 meses; suministro de repuestos a largo plazo
Especificación técnica
| Fuente de alimentación | 380v 50hz |
| Motor del cabezal de sierra | 2× 3kW/3000r/min |
| Presión de trabajo | 0,6 ~ 0,8 MPa |
| Consumo de aire | 60L/minuto |
| Longitud de corte | Max5000mm min 280mm (la función de corte corto es la más corta de 200 mm) |
| Ancho de corte | Máximo 150 mm |
| Máx. Pendiente de corte | 45°150×170mm 90°150×345mm |
| Máx. corte de tubo cuadrado | 150×200mm |
| Ángulo de corte | 45 grados 90 grados |
| Velocidad de alimentación | continuamente viable 0-4m/min |
| Especificación de la hoja de sierra | ø500 × ø30 × 4,4× Z120 |
| dimensión | 6550× 1300× 1800 milímetros |
| peso | 2000kg |
| Precisión de longitud fija repetida | ≤ 0,1 mm |
| Tolerancia del ángulo de corte de la sección | ± 3' |
| Planitud del perfil de corte | ≤ 0,02 m |
| Rugosidad del perfil de corte. | Ra12.5μm |
Componentes clave

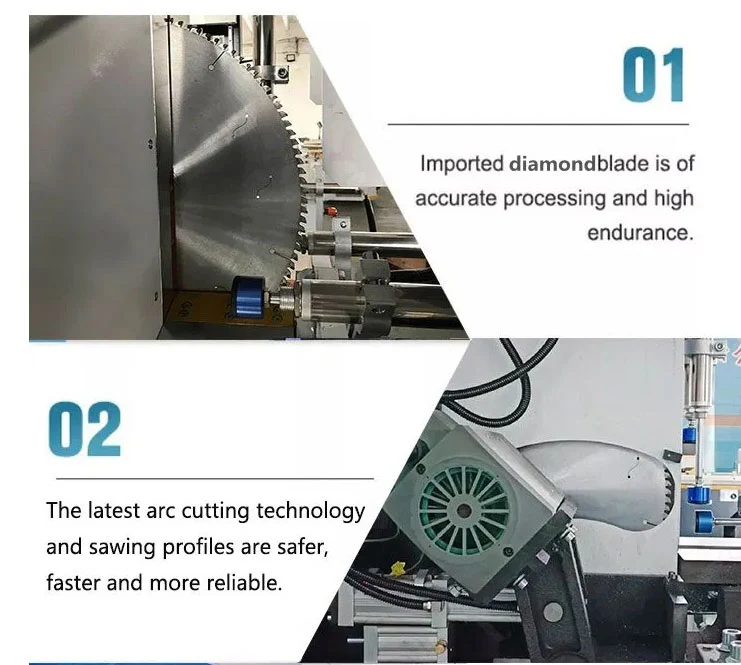

- Hojas de sierra: Hojas con punta de carburo importadas para cortes suaves y sin rebabas

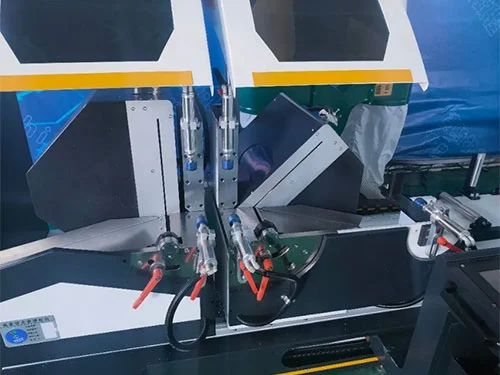

- Abrazaderas Neumáticas: Abrazaderas horizontales/verticales para una sujeción firme del perfil
- Rieles lineales: Rieles de precisión HIWIN de Taiwán para un movimiento suave
- Panel de control: Pantalla digital intuitiva o pantalla táctil CNC de 10″
- Sistema de seguridad: Protecciones conformes con CE, parada de emergencia, protección contra sobrecarga
Servicio posventa
- Garantía: 1 año (piezas y soporte técnico gratuitos)
- Instalación: Ingenieros disponibles para instalación y capacitación en el extranjero
- Piezas de repuesto: Suministro a largo plazo a coste de fábrica
- Apoyo: Soporte técnico en línea 24 horas al día, 7 días a la semana (videollamada, diagnóstico remoto)
