Sierra circular CNC de alta precisión para perfiles de aluminio industriales

Especificaciones técnicas

Cómo funciona la sierra

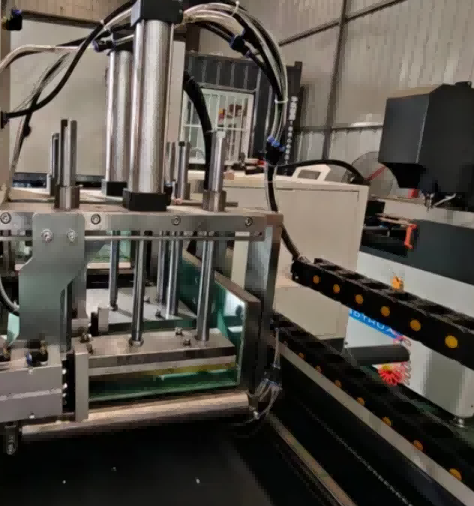

ElSierra circular CNC para perfiles de aluminio industrialesfunciona con un eje de avance servoaccionado que posiciona el perfil debajo de la hoja de sierra según la longitud introducida en la pantalla táctil. El operador carga la extrusión de aluminio en la mesa de rodillos de entrada, selecciona el programa de corte de la memoria o ingresa nuevas dimensiones e inicia el ciclo. Las abrazaderas neumáticas se activan tanto en dirección vertical como horizontal para sujetar el perfil contra los topes de referencia. El cabezal de la sierra, equipado con un cilindro amortiguador de gas-líquido, desciende a través del material con una velocidad de avance controlada para producir un corte cuadrado y sin rebabas. Un spray de fluido de corte atomizado enfría la hoja y la pieza de trabajo durante el corte. Después de que la hoja se retrae, las abrazaderas se liberan y el servo avance hace avanzar el perfil a la siguiente posición de corte. La configuración estándar corta a 90° y ±45°. Con el módulo de ángulo CNC opcional, el cabezal de la sierra gira a cualquier ángulo entre 22,5° y 157,5° bajo el control del programa.

Características clave

Precisión de corte de ±0,1 mm: la alimentación servocontrolada garantiza una repetibilidad excepcional.

Ciclo completamente automático: carga, sujeción, corte y descarga automáticos integrados.

Marco de servicio pesado: la estructura de acero soldado que alivia la tensión reduce la vibración y extiende la vida útil de la hoja.

Corte sin rebabas: la velocidad optimizada de la hoja y el sistema de enfriamiento por niebla minimizan el posprocesamiento.

Corte en ángulo flexible: estándar 45°/90°; Ángulos personalizados disponibles bajo petición.

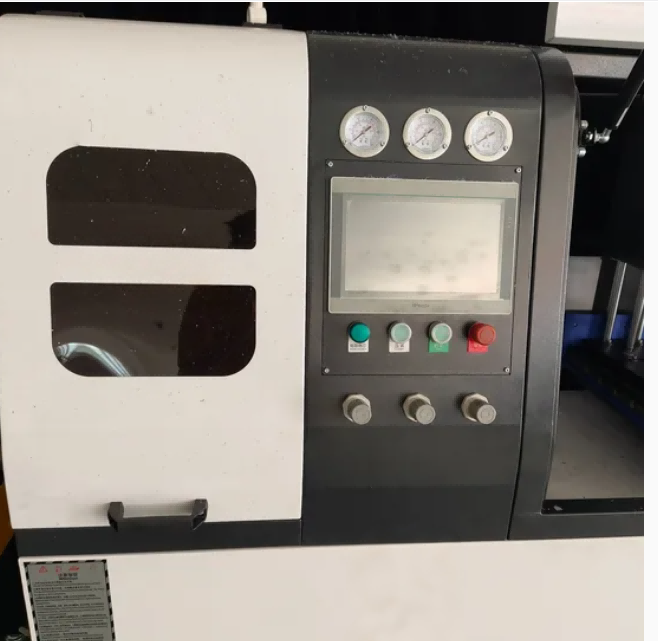

Interfaz CNC fácil de usar: HMI con pantalla táctil intuitiva para una configuración rápida y una capacitación mínima.

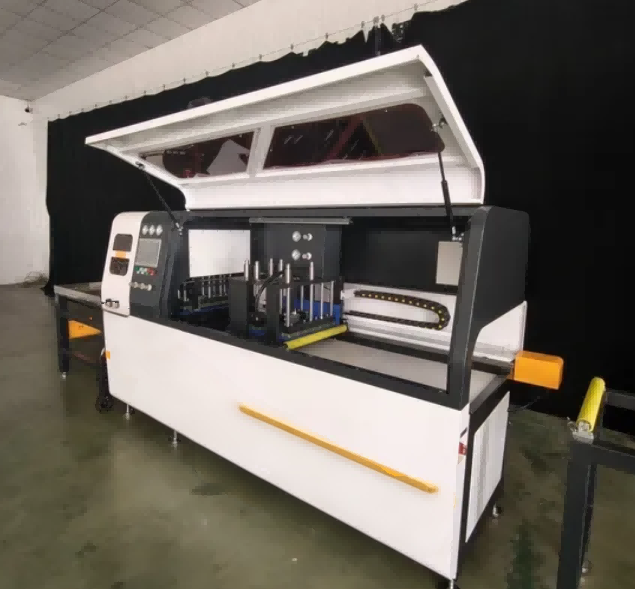

La seguridad es lo primero: protección completamente cerrada con interbloqueos de seguridad y gabinete eléctrico que cumple con la norma CE

Escenarios de aplicación

Perfiles de puertas y ventanas de aluminio.

Sistemas de muro cortina y fachada

Corte del marco del panel solar

Extrusiones de aluminio industriales

Transporte ferroviario y piezas de aluminio para automoción.

Perfiles para muebles y disipadores de calor.

Sierra circular CNC para perfiles de aluminio industriales Módulos de actualización opcionales

1. Estructura de corte sin cola (cola residual ≤5 mm, alta utilización de material)
2. Línea automática de carga y descarga de rodillos para perfiles de 6m de largo
3. Módulo de corte de ángulo arbitrario CNC (22,5°--157,5°)
4. Colector de polvo de almacenamiento de chips de gran capacidad
5. Módulo de estadísticas de datos y diagnóstico remoto en línea de IoT
6. Dispositivo de sujeción síncrono de varias piezas en paquete
7. Recorrido de alimentación extendido personalizado de hasta 12000 mm

Proceso de trabajo

Carga automática: los perfiles se cargan mediante un transportador de rodillos o un cargador automático.

Posicionamiento de precisión: la alimentación servoaccionada garantiza una longitud de corte exacta.

Sujeción segura: las abrazaderas neumáticas/hidráulicas sujetan los perfiles firmemente.

Corte de alta velocidad: el cabezal de sierra controlado por CNC ejecuta cortes limpios y precisos.

Extracción y enfriamiento de virutas: el enfriamiento integrado y el transportador de virutas mantienen limpio el espacio de trabajo

Preguntas frecuentes

¿Qué perfiles puede cortar esta sierra CNC?

R: Está diseñado para perfiles de aluminio industriales, incluidas secciones de puertas y ventanas, muros cortina y marcos solares. Hay soluciones personalizadas disponibles para extrusiones más grandes.

P2: ¿La máquina es completamente automática?

R: Sí. Admite alimentación, sujeción, corte y descarga automáticos y requiere un solo operador.

P3: ¿Puede cortar en ángulos distintos de 90°?

R: Sí. Los modelos estándar admiten 45° y 90°; El corte en ángulo personalizado está disponible a pedido.

P4: ¿Cuál es la precisión de corte?

R: La precisión de alimentación es de ±0,1 mm, lo que garantiza una alta repetibilidad para la producción en masa.
