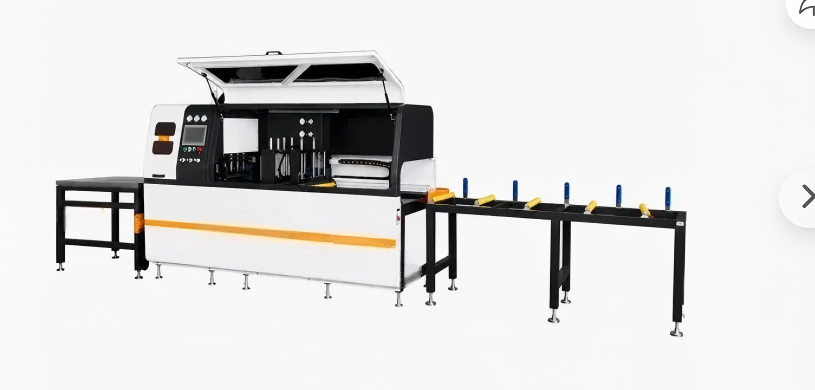

Sierra circular CNC de precisión para perfiles de aluminio industriales

Especificaciones técnicas

Cómo funciona la sierra

ElSierra circular CNC para perfiles de aluminio industrialesfunciona con un eje de avance servoaccionado que posiciona el perfil debajo de la hoja de sierra según la longitud introducida en la pantalla táctil. El operador carga la extrusión de aluminio en la mesa de rodillos de entrada, selecciona el programa de corte de la memoria o ingresa nuevas dimensiones e inicia el ciclo. Las abrazaderas neumáticas se activan tanto en dirección vertical como horizontal para sujetar el perfil contra los topes de referencia. El cabezal de la sierra, equipado con un cilindro amortiguador de gas-líquido, desciende a través del material con una velocidad de avance controlada para producir un corte cuadrado y sin rebabas. Un spray de fluido de corte atomizado enfría la hoja y la pieza de trabajo durante el corte. Después de que la hoja se retrae, las abrazaderas se liberan y el servo avance hace avanzar el perfil a la siguiente posición de corte. La configuración estándar corta a 90° y ±45°. Con el módulo de ángulo CNC opcional, el cabezal de la sierra gira a cualquier ángulo entre 22,5° y 157,5° bajo el control del programa.

Características clave

Operación completamente automática: alimentación, sujeción y aserrado automáticos de material para una máxima eficiencia.

Estructura resistente: el bastidor de la máquina reforzado minimiza la vibración y garantiza la estabilidad a largo plazo.

Tecnología sin rebabas: la velocidad optimizada de la hoja y el sistema de enfriamiento reducen las rebabas y el procesamiento secundario.

Interfaz CNC fácil de usar: control intuitivo con pantalla táctil para una configuración rápida y un funcionamiento sencillo.

Ángulos de corte flexibles: admite cortes en ángulo de 45°, 90° y personalizados para aplicaciones versátiles

Proceso de trabajo

Carga automática: los perfiles se cargan mediante un transportador de rodillos o un cargador automático.

Posicionamiento de precisión: la alimentación servoaccionada garantiza una longitud de corte exacta.

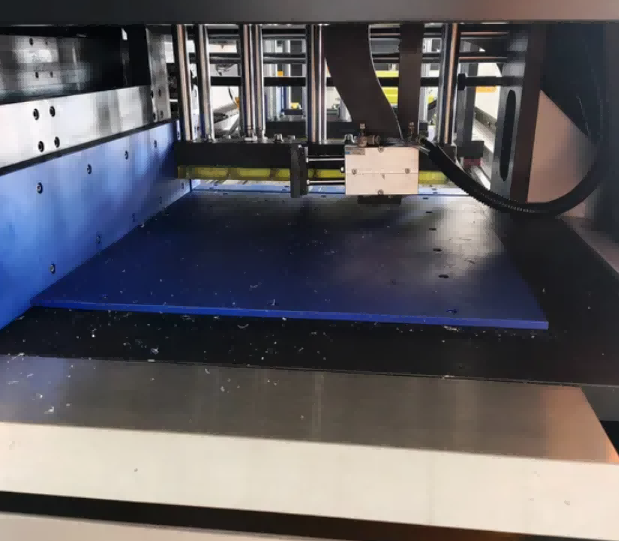

Sujeción segura: las abrazaderas neumáticas/hidráulicas sujetan los perfiles firmemente.

Corte de alta velocidad: el cabezal de sierra controlado por CNC ejecuta cortes limpios y precisos.

Extracción y refrigeración de virutas: la refrigeración integrada y el transportador de virutas mantienen limpio el espacio de trabajo.

Sierra circular CNC para perfiles de aluminio industriales Módulos de actualización opcionales

1. Estructura de corte sin cola (cola residual ≤5 mm, alta utilización de material)
2. Línea automática de carga y descarga de rodillos para perfiles de 6m de largo
3. Módulo de corte de ángulo arbitrario CNC (22,5°--157,5°)
4. Colector de polvo de almacenamiento de chips de gran capacidad
5. Módulo de estadísticas de datos y diagnóstico remoto en línea de IoT
6. Dispositivo de sujeción síncrono de varias piezas en paquete
7. Recorrido de alimentación extendido personalizado de hasta 12000 mm

Escenarios de aplicación

Perfiles de puertas y ventanas de aluminio.

Sistemas de muro cortina y fachada

Corte del marco del panel solar

Extrusiones de aluminio industriales

Transporte ferroviario y piezas de aluminio para automoción.

Perfiles para muebles y disipadores de calor.

Preguntas frecuentes

P1: ¿Qué perfiles puede cortar esta sierra CNC?

R: Está diseñado para perfiles de aluminio industriales, incluidas secciones de puertas y ventanas, muros cortina y marcos solares. Hay soluciones personalizadas disponibles para extrusiones más grandes.

P2: ¿La máquina es completamente automática?

R: Sí. Admite alimentación, sujeción, corte y descarga automáticos y requiere un solo operador.

P3: ¿Puede cortar en ángulos distintos de 90°?

R: Sí. Los modelos estándar admiten 45° y 90°; El corte en ángulo personalizado está disponible a pedido.

P4: ¿Cuál es la precisión de corte?

R: La precisión de alimentación es de ±0,1 mm, lo que garantiza una alta repetibilidad para la producción en masa.
