máquina combinadora de aluminio de la esquina de la puerta de la ventana de dos cabezas de 100mm*3500m m

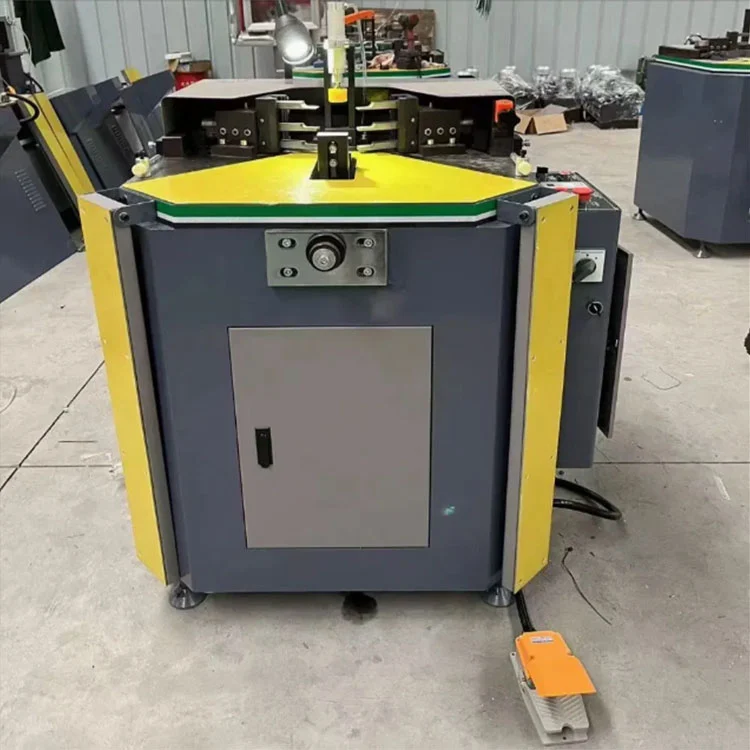

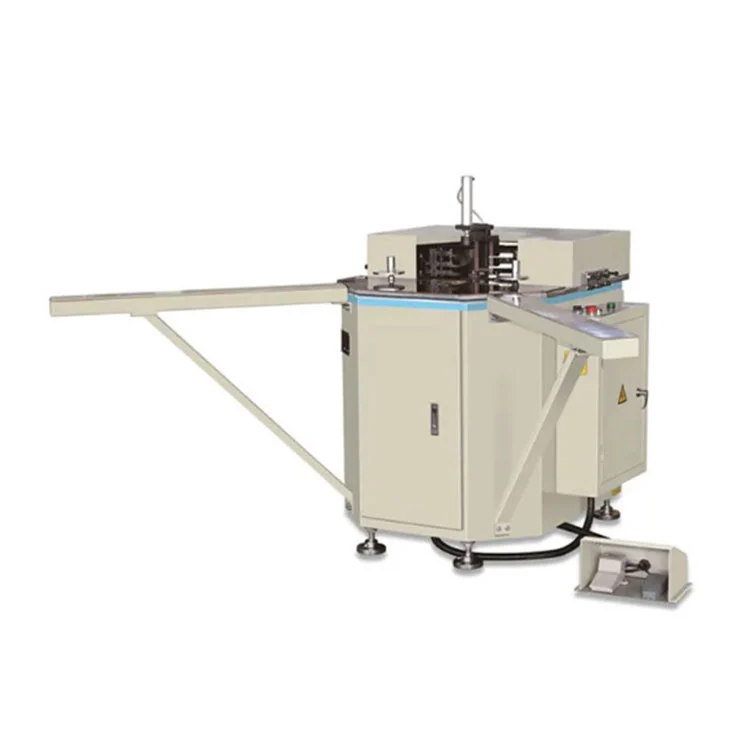

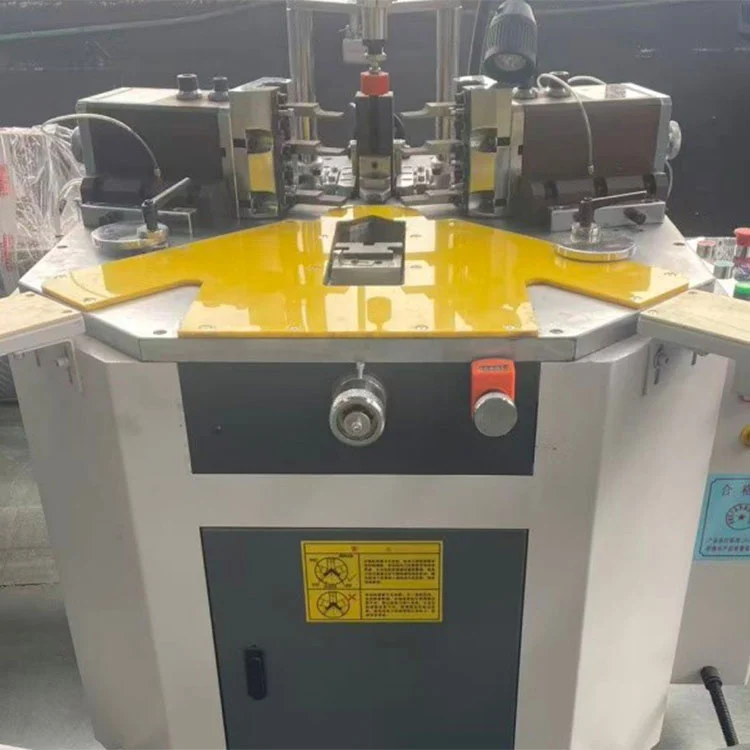

La máquina combinadora de esquinas para puertas y ventanas de aluminio de dos cabezales de 100 mm x 3500 mm marca Lebulang (también llamada máquina prensadora de esquinas de doble cabezal) es una unidad hidráulica semiautomática diseñada para prensar esquinas de 90° de perfiles de aluminio en la producción de puertas y ventanas. Termina dos esquinas en un ciclo, admite un ancho de perfil de hasta 100 mm y una longitud máxima del marco de 3500 mm, ideal para la fabricación de lotes medianos a grandes de marcos de aluminio de alta resistencia. Nuestra fábrica está en China.
Diseñada para engarzar esquinas de 90° de marcos de puertas y ventanas de aluminio, esta unidad hidráulica de doble cabezal completa dos esquinas en un solo ciclo. La capacidad del ancho del perfil alcanza los 100 mm y la longitud máxima del marco acomodada es de 3500 mm. El tamaño mínimo del marco es de 450 × 450 mm, abarcando tanto conjuntos estándar como moderadamente sobredimensionados.
El sistema hidráulico ofrece una presión nominal de entre 15 y 18 MPa, lo que produce una fuerza de engarzado constante para juntas de esquina ajustadas y sin espacios. Dos cabezales funcionan simultáneamente, lo que reduce el tiempo del ciclo en comparación con las alternativas de un solo cabezal. Las abrazaderas neumáticas se activan antes de que comience el engarzado, aplicando una tensión previa que mantiene el perfil en su lugar y ayuda a evitar la distorsión durante el proceso de unión.

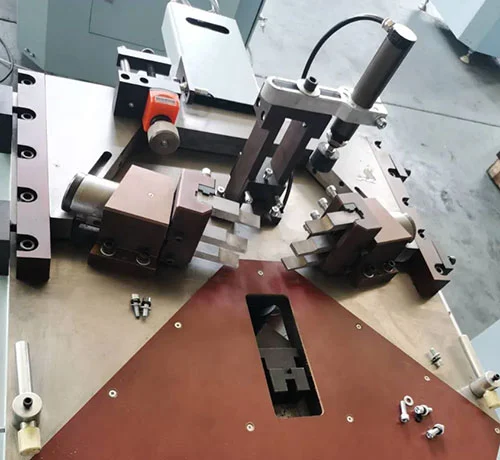

Los ajustes de posicionamiento y herramientas son mecánicos. Los bloques de ubicación internos y externos se desplazan verticalmente y las cuchillas de engarzado se pueden reposicionar de adelante hacia atrás y de izquierda a derecha. Este rango de movimiento permite que la máquina se adapte a diferentes secciones transversales de perfil sin requerir herramientas específicas para cada forma. Las guías lineales transportan los conjuntos móviles, manteniendo la precisión de combinación de esquinas dentro de ±0,1 mm y el error de costura por debajo de 0,15 mm.
La unidad funciona con un suministro trifásico de 380 V y consume 1,5 kW de potencia. Un tanque de aceite hidráulico de 20 litros soporta el circuito de engarzado y la presión del aire de trabajo se mantiene entre 0,5 y 0,8 MPa. Los usos típicos incluyen marcos de ventanas abatibles, corredizas y con rotura de puente térmico, ensamblaje de paneles de puertas de aluminio y unión de montantes o travesaños de 90° en la fabricación de muros cortina. La huella de la máquina mide 1200 × 1100 × 1300 mm.
Lebulang Machine, que ha fabricado equipos de procesamiento de perfiles de aluminio en su fábrica de China durante casi 30 años, suministra esta máquina combinadora de esquinas con certificación CE. Se encuentran disponibles configuraciones OEM personalizadas y el equipo se proporciona directamente de fábrica. El diseño está diseñado para un mantenimiento diario sencillo y se incluye guía de instalación remota sin costo adicional.
máquina combinadora de aluminio de la esquina de la puerta de la ventana de dos cabezas de 100mm*3500m m
- Prensado simultáneo de dos cabezalesFinalización de una sola vezdos esquinas de 90°; 2 veces de eficiencia frente a máquinas de un solo cabezal, perfectas para la producción en masa.
- ✅ Gran capacidad de 100 mm × 3500 mmAncho máximo del perfil100mm, longitud máxima del marco3500 mm; tamaño mínimo de fotograma450×450mm, se adapta a marcos de aluminio estándar y de gran tamaño.
- ✅ Sistema hidráulico de servicio pesadoPresión nominal15--18MPa, la fuerte fuerza de engarzado garantiza conexiones de esquina rígidas y sin espacios.

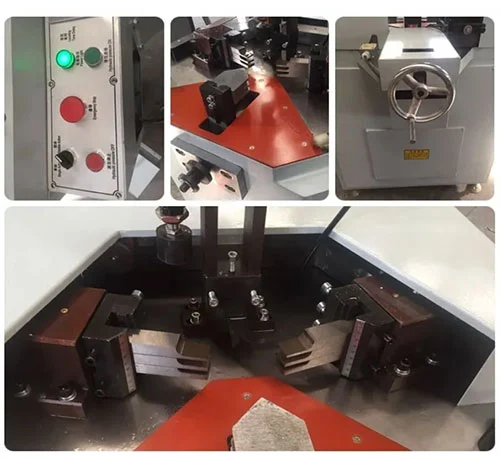

- ✅ Posicionamiento ajustable de precisiónBloques de posicionamiento interior/exteriorarriba/abajo ajustable; cuchillos para prensardelante/atrás, izquierda/derecha ajustablepara varias secciones del perfil.
- ✅ Sujeción y pretensión neumáticaLa autosujeción con pretensión evita la deformación del perfil; Garantiza ángulos precisos de 90° y costuras ajustadas.
- ✅ Guías lineales de alta precisiónMovimiento suave y estable; esquina combinando precisión±0,1 mm, precisión diagonal consistente.

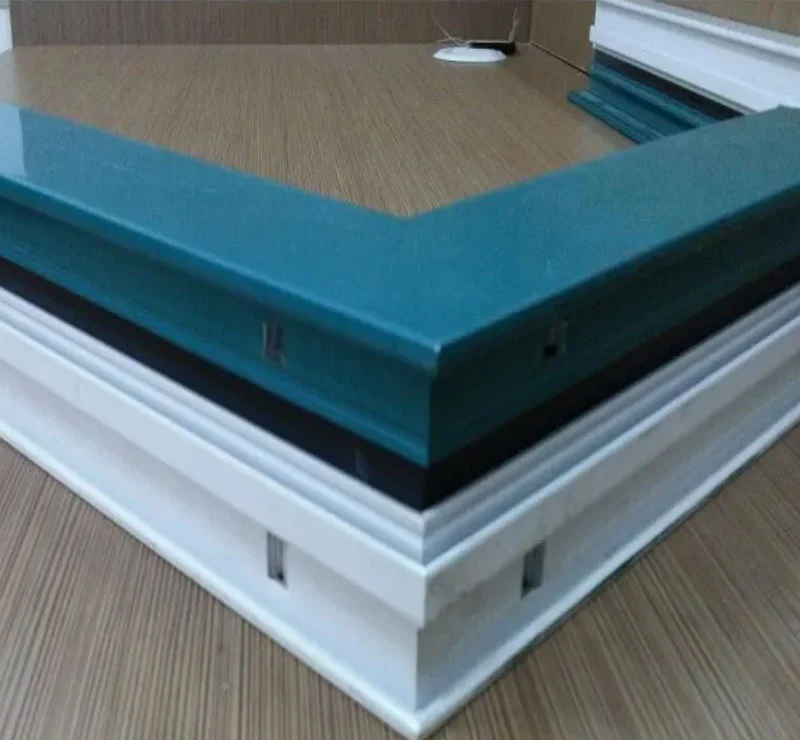

Máquina combinadora de esquina de puerta de ventana de aluminio de dos cabezales de 100 mm * 3500 mm, muestras de trabajo de máquina combinadora de esquina de máquina de ventana para puerta de ventana de aluminio
Especificaciones técnicas
| Voltaje | 380V/50HZ |
| Fuerza | 1,5 KW |
| Capacidad del tanque de aceite | 20L |
| Ancho del perfil | 90mm |
| Presión de aceite nominal | 15Mpa |
| Presión de aire | 0,5-0,8 MPa |
| Error de costura | <0,15 mm |
| Dimensión | 1200x1100x1300mm |
Escenarios de aplicación
Fabricación de ventanas de aluminio
Engarzado de esquinas de marcos de ventanas abatibles, correderas y con rotura de puente térmico.
Producción de puertas de aluminio
Montaje de marco de puerta de entrada, balcón y aluminio ignífugo.
Perfiles de fachada y muro cortina
Combinación de parteluz, travesaño y panel exterior en esquina de 90°.
Fábricas medianas y grandes
Rentable para producción en masa con altas demandas de producción.
Preguntas frecuentes
P: ¿Pueden los equipos de Zhonglin CNC satisfacer diversas necesidades (por ejemplo, marcos de puertas/ventanas y perfiles de muro cortina de aluminio)?
R: Sí. Ofrecemos puertas/ventanas inteligentes, muros cortina de aluminio/equipos de aluminio industriales y soluciones personalizadas. La estación de trabajo G20/G50 maneja puertas/ventanas en proceso completo; ZLSJ-HCNC corta perfiles de muro cortina (45°-135°). Adaptamos el equipo a su proceso.
P: ¿Le preocupa la operación compleja y necesita muchos trabajadores calificados después de la compra? ¿Cuál es la solución de Jinan?
R: nuestro fabricante reduce los umbrales mediante el diseño y el servicio. El equipo tiene un "funcionamiento infalible" (identidad automática de datos, sin programación compleja). Brindamos capacitación gratuita, orientación sobre la instalación y servicio remoto para reducir la dependencia de trabajadores calificados.
P: ¿Qué tal la precisión y estabilidad del procesamiento de su equipo (críticas para la calidad y eficiencia de nuestros productos)?
R: Seguimos "Precisión, Confiabilidad, Profesionalismo". Hardware: más de 100 máquinas de alta gama (por ejemplo, centros de mecanizado) y piezas principales de las mejores marcas (HIWIN, Schnider); Algunos equipos tienen posicionamiento repetido de ±0,02 mm, corte de ±0,1 mm y precisión de fresado de ±0,05 mm. Procesos: herramientas diamantadas, servosistemas, estructuras de fundición y ajuste automático de potencia del láser. Todos evitan retrabajos, garantizan una calidad estable y aumentan la eficiencia.
