Fresadora de extremo de aluminio CNC de 3+1 ejes para parteluz de ventana con rotura de puente térmico

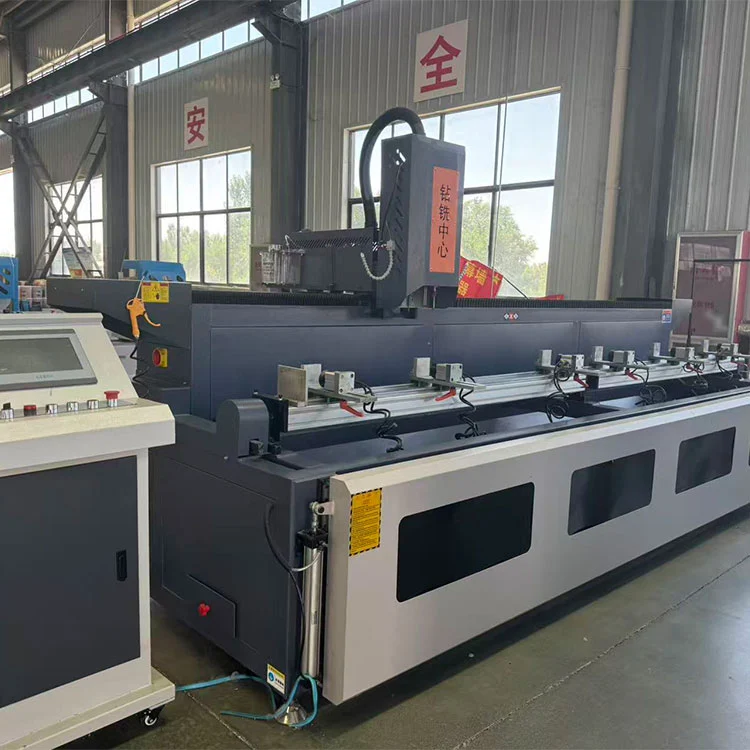

Centro de mecanizado CNC G50 para la fabricación de perfiles de aluminio de 6,8m. Cuenta con servo de 18 ejes, corte de 3 cabezales de 90° y 45°, fresado de 4 lados y láseres duales de 2 KW. Maneja perfiles con rotura de puente térmico con una precisión de ±0,1 mm, un 60 % más de eficiencia laboral.

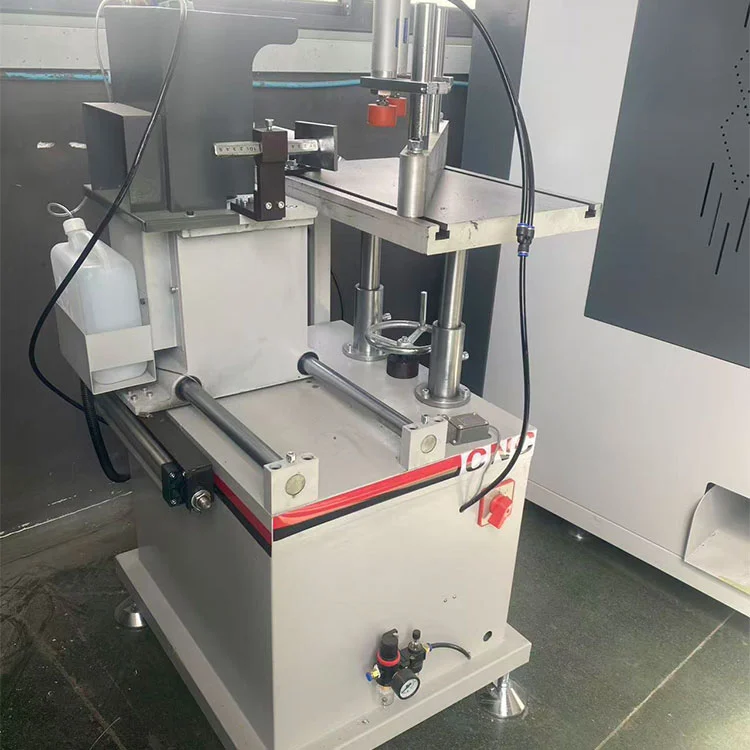

La fresadora de extremos CNC de 3+1 ejes está diseñada para el procesamiento de extremos de montantes, travesaños y perfiles de marcos de ventanas de aluminio con rotura de puente térmico. Combina corte en ángulo fijo a +45°, 90° y -45° utilizando hojas de sierra de diamante con perforación y trazado con doble láser en las caras delantera y trasera. Los husillos eléctricos colocados en cuatro lados (delantero, trasero, superior e inferior) manejan las operaciones de taladrado y fresado en un solo ciclo de sujeción. Las aplicaciones comunes incluyen corte de espigas y ranuras, mecanizado de caras escalonadas, biselado y trabajo de muescas para líneas de producción de puertas y ventanas de aluminio de gran volumen.

La máquina funciona con energía trifásica de 380 V con una potencia total de 4 kW, incluido un husillo de 3 kW que funciona a 2800 rpm. Los diámetros de los discos de diamante varían de φ230 a φ300 mm y la profundidad máxima de fresado es de 70 mm. Las dimensiones de los perfiles trabajables son de hasta 120 mm de ancho y 150 mm de alto. El tamaño total de la máquina es de 1500 × 800 × 1400 mm, con un peso de aproximadamente 400 kg. La presión del aire de trabajo se mantiene entre 0,5 y 0,8 MPa.

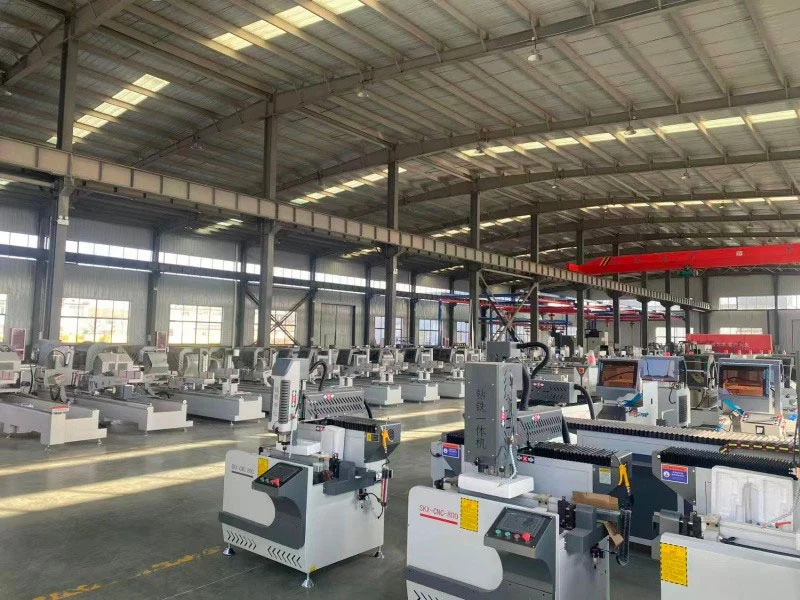

Lebulang Machine, un fabricante con sede en China con casi 30 años de experiencia en fábricas de equipos de procesamiento de perfiles de aluminio, produce esta fresadora fresadora. La certificación CE e ISO está disponible. Se admiten configuraciones OEM personalizadas y el equipo se suministra directamente de fábrica. El diseño enfatiza la facilidad de mantenimiento y se proporciona guía de instalación remota sin cargo adicional.

Fresadora de extremo de aluminio CNC de 3+1 ejes para parteluz de ventana con rotura de puente térmico

Características

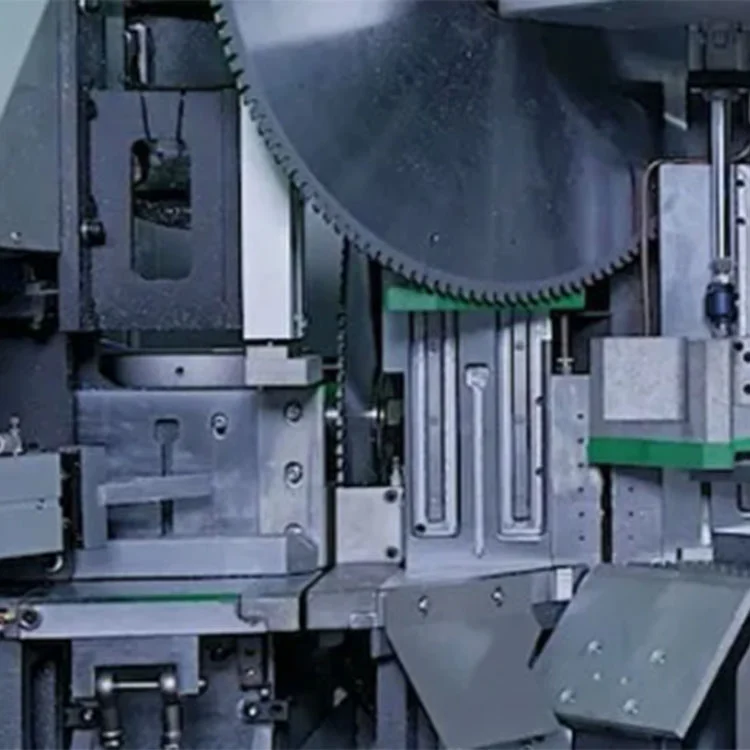

• Corte de ángulo fijo con hojas de sierra de diamante a +45°, 90° y -45°
• Perforación y trazado con doble láser delantero y trasero

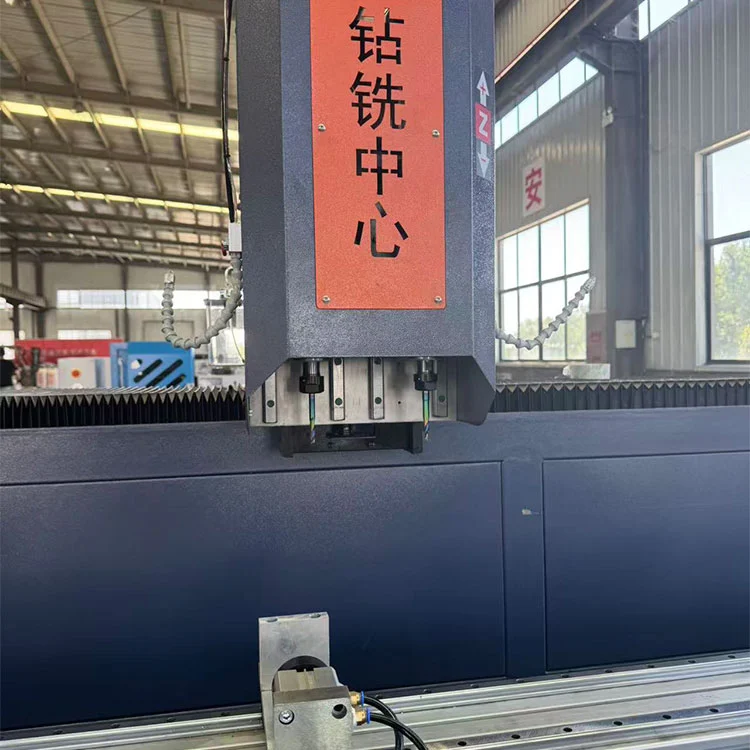

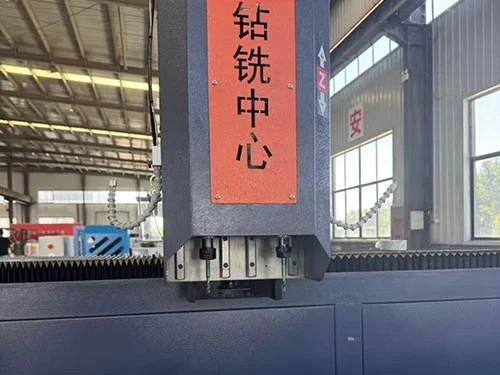

• Taladrado y fresado con husillo eléctrico delantero, trasero, arriba y abajo

Aplicaciones

• Ventana de aluminio con rotura de puente térmicofresado de extremo de parteluz/travesaño
• Perfil de marco y hojacorte de espigas y ranuras
• Mecanizado de caras escalonadas, chaflanes y entalladuras
• Líneas de producción de puertas y ventanas de aluminio de gran volumen

Especificaciones técnicas

• Fuente de alimentación: 380V / 50Hz / 3Ph (personalizable)
• Potencia total: 4 kW (husillo de 3 kW + servoaccionamientos)
• Velocidad del husillo: 2800 rpm

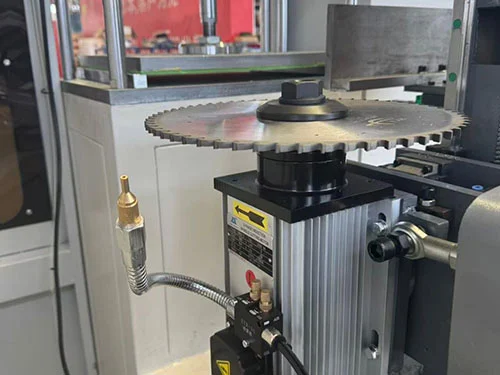

• Diámetro de la fresa: φ230--φ300 mm (hoja de diamante)
• Presión de aire de trabajo: 0,5--0,8 MPa
• Profundidad máxima de fresado: 70 mm
• Tamaño máximo del perfil: Ancho ≤120 mm, Alto ≤150 mm
• Dimensión de la máquina: 1500 × 800 × 1400 mm
• Peso: ≈ 400 kg
• Certificación: CE/ISO opcional

¿Por qué elegir nuestra fresadora final de 3+1 ejes?

• Hecho en China, precio directo de fábrica-- Sin intermediarios, calidad confiable, garantía de 2 años.
• Entrega rápida y soporte completo-- Soporte técnico en línea, capacitación en video, suministro de repuestos.
• Alternativa rentable a las máquinas 4+2--Ideal paraproducción de volumen mediocon menor inversión.

Fresadora de extremos de aluminio CNC de 3+1 ejes: su opción confiable para el procesamiento de parteluces de ventanas con rotura de puente térmico.
