Sierra ingletadora compuesta CNC de 5 ejes
Nuestra sierra ingletadora compuesta CNC de 5 ejes de la marca Lebulang está diseñada específicamente para cortes de gran volumen y precisión de marcos de gabinetes de aluminio, perfiles de ventanas, marcos de puertas y sistemas arquitectónicos de muros cortina. Con un potente sistema CNC de 5 ejes y un amplio rango de rotación de 22,5° a 135°, esta máquina maneja cualquier corte en ángulo compuesto con velocidad, precisión y consistencia inigualables, ideal para talleres modernos de fabricación de aluminio. Nuestra fábrica está ubicada en Jinan.
Fabricada por Lebulang Machine, un fabricante especializado con sede en China con cerca de 30 años de experiencia en maquinaria de procesamiento de puertas y ventanas, esta sierra ingletadora compuesta CNC de 5 ejes está diseñada para cortar perfiles de aluminio utilizados en marcos de gabinetes, fachadas de muros cortina y extrusiones arquitectónicas. La máquina cubre ángulos de inglete horizontales desde 22,5° hacia afuera hasta 135° hacia adentro y ángulos de bisel vertical desde 45° hasta 90°, lo que permite cortes en ángulo compuestos en una sola operación.

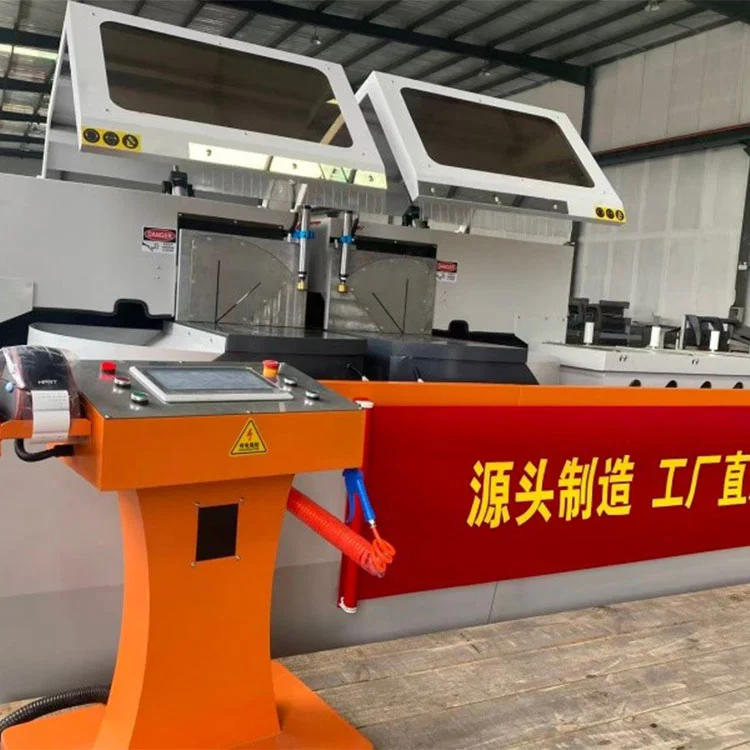

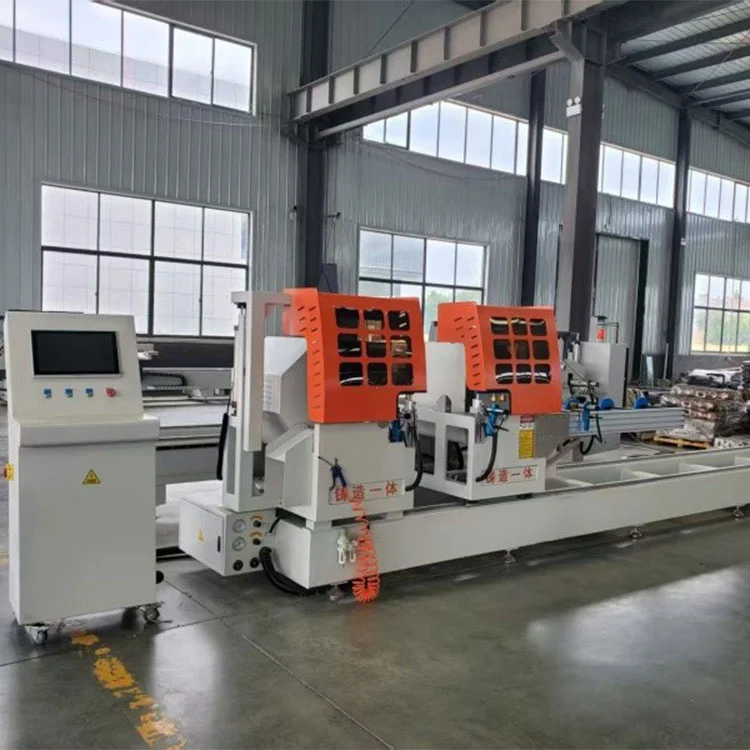

La sierra está construida con dos cabezales de corte independientes (un cabezal izquierdo fijo y un cabezal derecho motorizado) que manejan longitudes de perfil de hasta 6000 mm. Un mecanismo de alimentación radial de carrera ascendente combina movimiento lineal y pivotante para maximizar la capacidad de corte. La sección de corte alcanza 200 mm × 200 mm a 90°, impulsada por un motor de sierra de 3 kW que acciona una hoja de Ø600 mm.
El control se gestiona a través de un sistema CNC industrial con servomotores sin escobillas en los 5 ejes. Una pantalla táctil de 15 pulgadas fácil de usar admite transferencia de datos USB y LAN para programación de ángulo, longitud y modo de corte. El sistema incluye compensación automática de desviación de longitud y ángulo, reduciendo los ajustes manuales y el desperdicio de material.
La configuración estándar funciona con energía trifásica de 380 V con una presión de trabajo de 0,6 a 0,8 MPa. Los accesorios opcionales incluyen una impresora de etiquetas, un recolector de polvo, un estante de soporte de material extendido de hasta 8000 mm y un sistema de alimentación automática para una producción de mayor volumen.
La máquina tiene certificación CE e ISO. Se admiten OEM y especificaciones personalizadas. Lebulang Machine suministra este equipo directamente de fábrica, con un diseño que se centra en un fácil mantenimiento y una guía de instalación remota proporcionada sin costo adicional.
Características y ventajas del marco del gabinete de aluminio de 22,5°--135°
1. Sistema de control inteligente CNC de 5 ejes
- Equipado con controlador CNC industrial yservomotores sin escobillaspara los 5 ejes, asegurando movimientos suaves, precisos y repetibles.
- pantalla táctil de 15 pulgadascon interfaz fácil de usar: programe ángulos, longitudes y modos de corte en minutos; Admite transferencia de datos USB/LAN.
- Incorporadocompensación automáticapara errores de longitud y ángulo, eliminando ajustes manuales y reduciendo el desperdicio de material.
2. Versatilidad de ángulo inigualable (22,5°--135°)
- rotación horizontal: 22,5° (hacia afuera) a 135° (hacia adentro) para combinaciones ilimitadas de ángulos de inglete.
- Inclinación vertical: 45°--90° para cortes en bisel, lo que permite cortes en ángulo compuestos 2D complejos en una sola pasada.
- Perfecto paraesquinas de marcos de gabinetes de aluminio, ingletes de marcos de puertas y perfiles arquitectónicos personalizados.
3. Corte de alta eficiencia con doble cabezal
- Dos cabezales de corte independientes (fijo izquierdo, motorizado derecho) confuncionamiento sincrónico o individual.
- Longitud máxima de corte:6000 mm; Maneja grandes perfiles de aluminio para marcos de armarios y muros cortina.

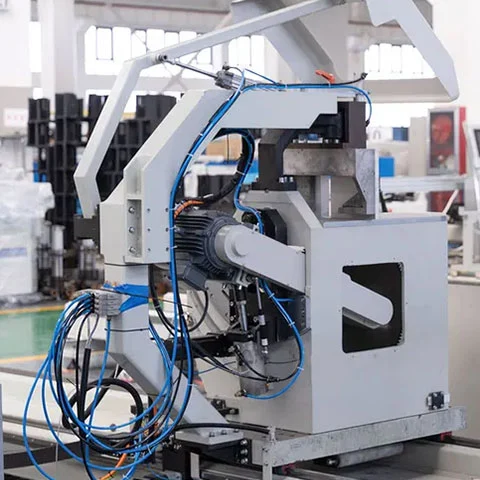

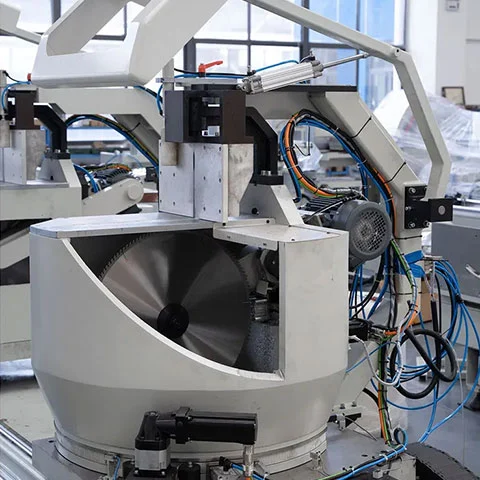

- Ciclo de corte de carrera ascendentecon avance radial: Combina movimientos pivotantes y lineales para una máxima capacidad de corte.
22,5°--135° Marco de gabinete de aluminio
| Modelo NO. | LBL2H-5CNC-600*6000 |
| Calificación automática | Automático |
| CNC o no | CNC |
| Voltaje | 380V |
| Sierra de corte de doble cabezal CNC | Ventana y puerta de aluminio |
| Industria de aplicaciones | Industria de fabricación de fachadas de muros cortina |
| Número de eje CNC | 5 |
| Dirección de alimentación de la hoja de sierra | Desde el lado inferior |
| Diámetro de la hoja de sierra | 600 mm |
| Longitud máxima de la materia prima de aluminio | 5000 mm |
| Servosistema | Schneider |
| Paquete de transporte | Paquete de exportación estándar |
| Especificación | Sierra de corte de doble cabezal CNC |
| Marca | Tianchen |
| Origen | Jinán, Shandong, China |
| Código HS | 84614090 |
Accesorios opcionales del marco del gabinete de aluminio de 22,5°--135°
- Impresora de etiquetas para seguimiento de perfiles.
- Colector de polvo de alta eficiencia.
- Bastidor de soporte de material ampliado (hasta 8000 mm).
- Sistema de alimentación automático para producción en masa.
Sierra ingletadora compuesta CNC de 5 ejes 22,5°--135° Parámetros técnicos del marco del gabinete de aluminio
- ☆ Tensión de alimentación: 380V±10% 50Hz±2% sistema trifásico de cuatro hilos
- ☆ potencia del motor de sierra: 3kW 2800rpm
- ☆ Presión de trabajo: 0,6 ~ 0,8 MPa
- ☆ Especificaciones de la hoja de sierra: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Ángulo de la hoja de sierra: ángulo arbitrario de 45°~90°
- ☆ Ángulo de rotación de la mesa: 45 ° ~ 135 ° ángulo arbitrario
- ☆ Rango de sección de corte: 200 mm × 200 mm (ángulo de corte a 90°, ancho × alto, consulte el rango de sección de corte)
- ☆ Longitud de corte: 700 mm ~ 5000 mm (90°)
- ☆ Velocidad de avance de la hoja: 0~3m/min
- ☆ Rugosidad de la superficie de corte: ≤ Ra12.5μm
Preguntas frecuentes
P: ¿Es Lebulang un fabricante o una empresa comercial?
R: Somos fabricantes y vendedores al mismo tiempo. La marca Lebulang es una empresa PROFESIONAL de máquinas de ventanas en China.
P: ¿Lebulang es el producto principal?
R: Máquinas para ventanas de aluminio: centro de corte CNC, sierra de doble inglete, fresadora de extremo, fresadora CNC, punzonadora de aluminio, fresadora de extremo, fresadora de copia y sierra para conector de esquina, etc. Máquinas para ventanas de madera: sierra para madera, máquina para marcos de ventanas de madera, máquina perforadora vertical y horizontal, máquina para fabricar colas de milano, planificadora de madera y máquina para fabricar espigas, etc.
