Fresadora de extremo de muro cortina CNC de 800 mm

Shandong Lebulang Precision Machinery Co., Ltd., que opera bajo la marca Lebulang Machine, fabrica equipos de procesamiento de aluminio en su fábrica de Jinan, China, desde 1996. Esta fresadora fresadora CNC servo de 3 ejes procesa perfiles de fachada y muro cortina de aluminio, marcos de puertas y ventanas, y extrusiones arquitectónicas. Cuenta con un recorrido del eje X de 800 mm, rotación automática del husillo de 0° a 90°, una base de hierro fundido de alta resistencia y sujeción de múltiples perfiles para producción por lotes. Un sistema CNC industrial SYNTEC con una HMI fácil de usar admite la importación de CAD por USB y bibliotecas de perfiles precargadas para una configuración rápida.

• Recorrido del eje X de 800 mm:ElFresadora de extremo de muro cortina CNC de 800 mmproporciona 800 mm de longitud de trabajo a lo largo del eje X, acomodando grandes perfiles de fachada y muro cortina en una sola configuración.
• Servocontrol CNC de 3 ejes:Los ejes X, Y y Z son accionados por servomotores acoplados a husillos de bolas de precisión. La precisión de posicionamiento se especifica en ±0,02 mm, lo que permite dimensiones consistentes de espigas y ranuras en todos los lotes de producción.
• Base de hierro fundido de alta resistencia:La bancada de la máquina es de hierro fundido, diseñada para amortiguar las vibraciones y mantener la estabilidad durante el fresado a alta velocidad. Esto contribuye a que los extremos sean lisos y sin rebabas y a una mayor vida útil de la herramienta.
• Rotación automática del husillo de 0° a 90°:El husillo de fresado puede girar de 0° (horizontal) a 90° (vertical) bajo control del programa. Los extremos de los perfiles horizontales y verticales se pueden mecanizar con una sola sujeción sin necesidad de reposicionar manualmente la pieza de trabajo o las herramientas.
• Sujeción multiperfil:El dispositivo de sujeción puede asegurar de 3 a 5 perfiles simultáneamente, lo que permite el procesamiento por lotes de operaciones de fresado idénticas en un solo ciclo.
• Sistema CNC industrial SYNTEC:La unidad de control incluye una HMI en color, un puerto USB para importar archivos CAD y bibliotecas de perfiles precargadas con geometrías comunes de espiga y muesca. Los operadores seleccionan el programa, cargan los perfiles e inician el ciclo sin escribir código G.

Fresadora de extremo de muro cortina CNC de 800 mm

Cómo funciona

ElFresadora de extremo de muro cortina CNC de 800 mmfunciona con el operador cargando hasta cinco perfiles de aluminio en el dispositivo de sujeción neumático. Después de seleccionar el programa de mecanizado desde el controlador SYNTEC, ya sea de la biblioteca precargada o de un archivo CAD importado, comienza el ciclo. Los ejes X, Y y Z servoaccionados posicionan la fresa en el primer extremo del perfil. El husillo puede girar automáticamente entre 0° y 90° para mecanizar superficies tanto horizontales como verticales sin soltar las piezas de trabajo. Una fresa de carburo de Φ350 mm que funciona a 2800 rpm elimina material para formar espigas, muescas y ranuras. La profundidad máxima de la espiga es de 100 mm y la sección transversal máxima del perfil es de 330 mm de ancho por 180 mm de alto. Después de completar la secuencia programada en un extremo, los ejes se reposicionan en la siguiente pieza de trabajo. Una vez que todos los perfiles del lote están terminados, las abrazaderas se liberan y el operador retira las piezas mecanizadas.

Componentes clave

• Cama de máquina de hierro fundido:Proporciona una base rígida y amortiguadora de vibraciones para los carriles guía lineales y los ejes móviles. La masa de la pieza fundida ayuda a mantener la estabilidad del corte durante pasadas de fresado pesadas.
• Servomotores y husillos de bolas (X/Y/Z):Los servoaccionamientos de CA con husillos de bolas rectificados con precisión ofrecen una precisión de posicionamiento de ±0,02 mm en todo el recorrido del eje X de 800 mm, una capacidad de 330 mm de ancho y una capacidad de 180 mm de altura.

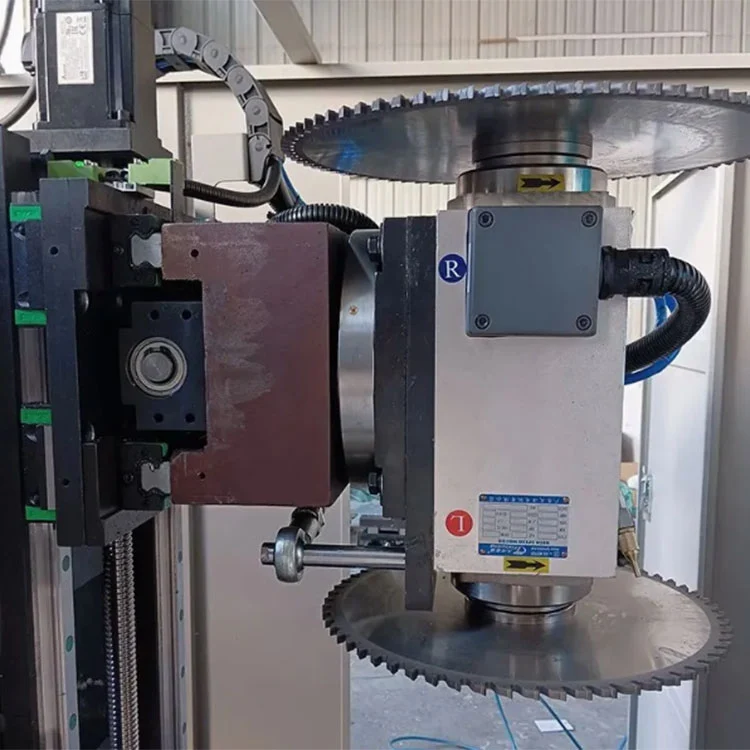

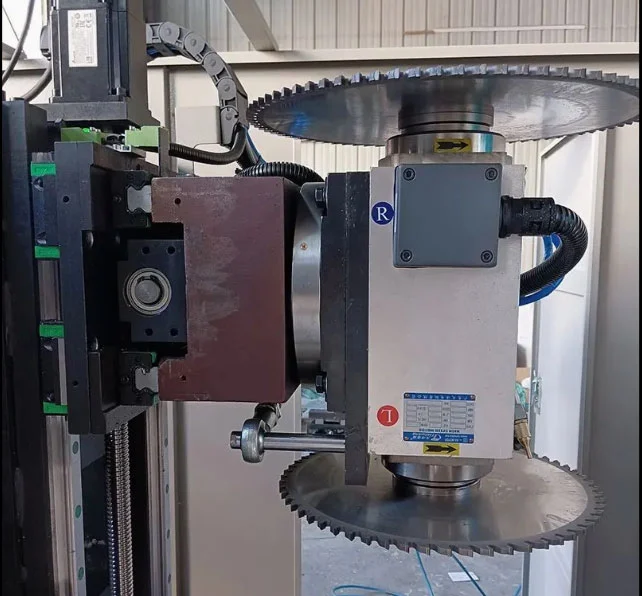

• Conjunto de husillo giratorio:Un motor de 3 kW acciona la fresa de Φ350 mm a 2800 rpm. La carcasa del husillo gira de 0° a 90° bajo control servo para cambiar automáticamente entre fresado horizontal y vertical.

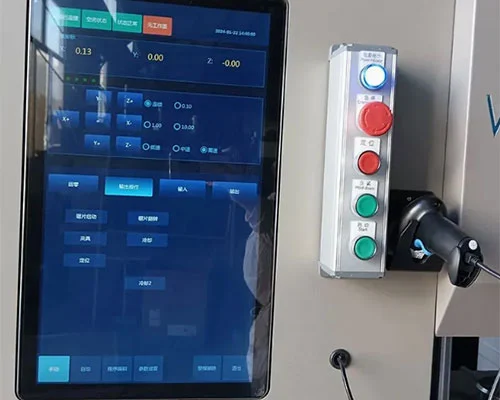

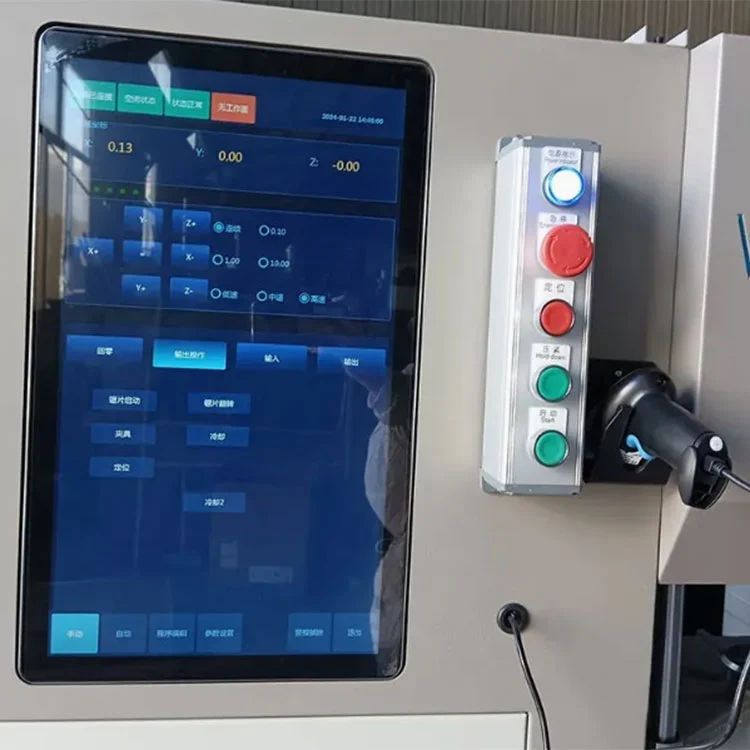

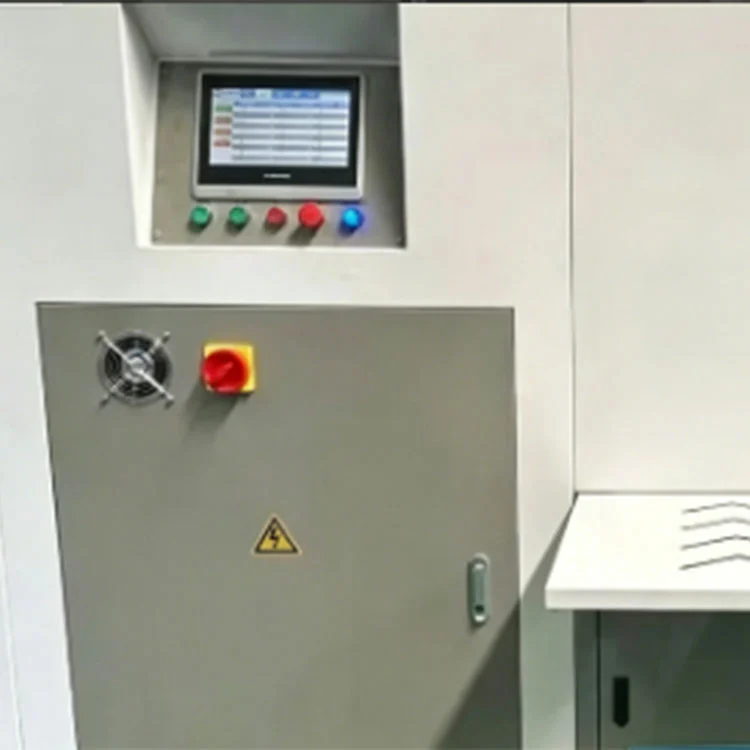

• Controlador CNC SYNTEC:Sistema CNC de grado industrial con HMI con pantalla táctil a color. Almacena bibliotecas de perfiles, importa dibujos CAD a través de USB y gestiona el movimiento del eje, la rotación del husillo y las secuencias de sujeción.

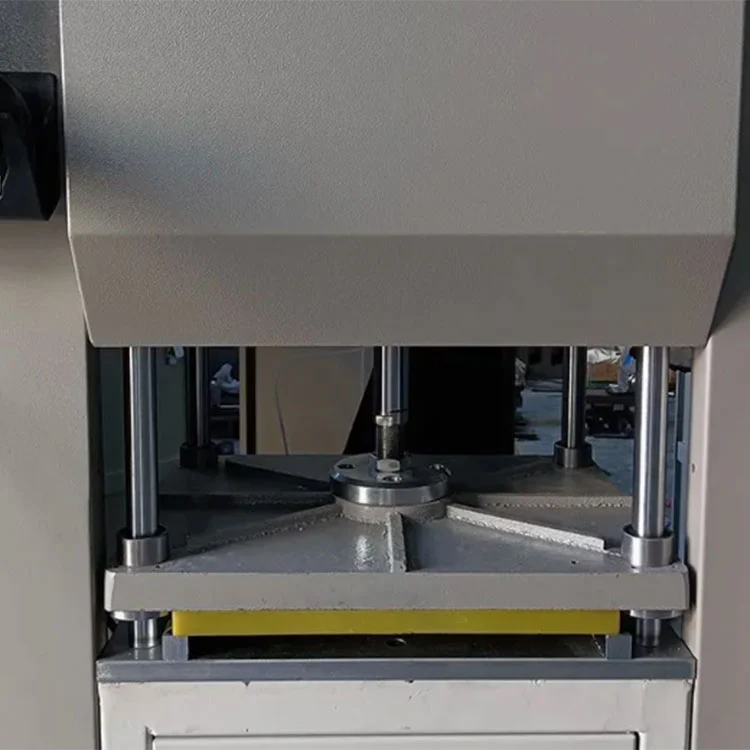

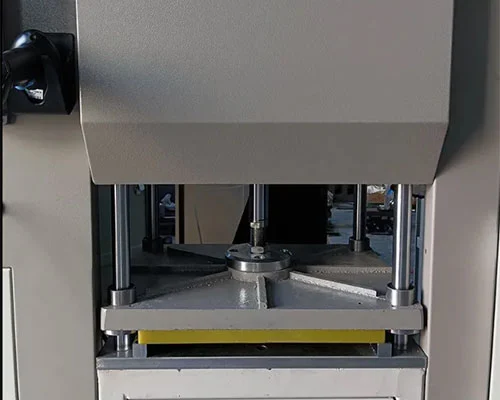

• Abrazadera neumática multiperfil:Capacidad para 3 a 5 perfiles simultáneamente. La fuerza de sujeción está regulada por el suministro de presión de aire establecido entre 0,5 y 0,8 MPa. Los insertos de mordaza se pueden cambiar para diferentes secciones de perfil.
• Recinto de seguridad:Los guardias cubren la zona de fresado durante la operación. Un circuito de parada de emergencia detiene todos los ejes y la rotación del husillo cuando se activa.

Aplicaciones

ElFresadora de extremo de muro cortina CNC de 800 mmse utiliza para:

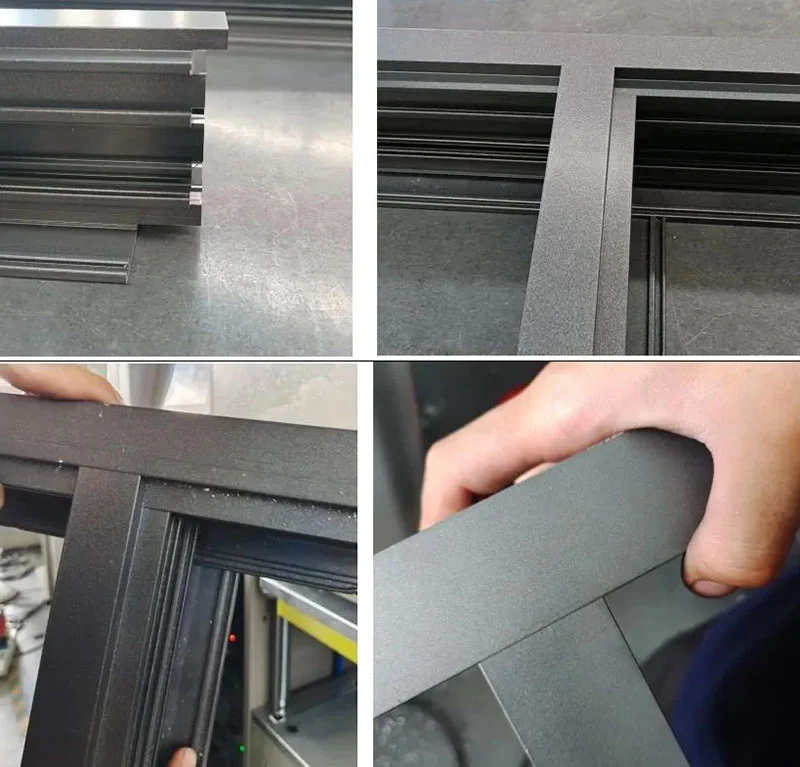

• Fresado de remate de perfil de fachada y muro cortina de aluminio.
• Procesamiento de espigas de parteluz y travesaño de marcos de puertas y ventanas.
• Entallado y corte de ranuras en perfiles de aluminio arquitectónico.

Embalaje y envío

1. Envoltura completa de la máquina con film para protegerla de la humedad.
2. Acolchado de bordes anticolisión en todas las esquinas y partes salientes.
3. Caja y palé de madera contrachapada sin fumigación con flejes de acero para un transporte seguro.

Fabricante y garantía

• Fabricante establecido:Shandong Lebulang Precision Machinery Co., Ltd. produce equipos de procesamiento de aluminio y PVC en sus instalaciones de Jinan, China, desde 1996.Fresadora de extremo de muro cortina CNC de 800 mmSe suministra directamente de fábrica con certificación CE e ISO 9001.
• Garantía y soporte:Una garantía de un año cubre la estructura principal contra defectos de fabricación. Se proporciona soporte técnico remoto, videos de operación y un manual en inglés sin costo adicional.
• Piezas de repuesto:Los artículos que se reemplazan comúnmente, como fresas, mordazas de sujeción y sellos, están almacenados y pueden enviarse con envíos de carga regulares.
• Personalización:Se aceptan configuraciones OEM y ODM. Las especificaciones de voltaje, recorrido del eje X y husillo se pueden adaptar a los requisitos del cliente.

Preguntas frecuentes

P1: ¿Qué perfiles puede procesar esta máquina?

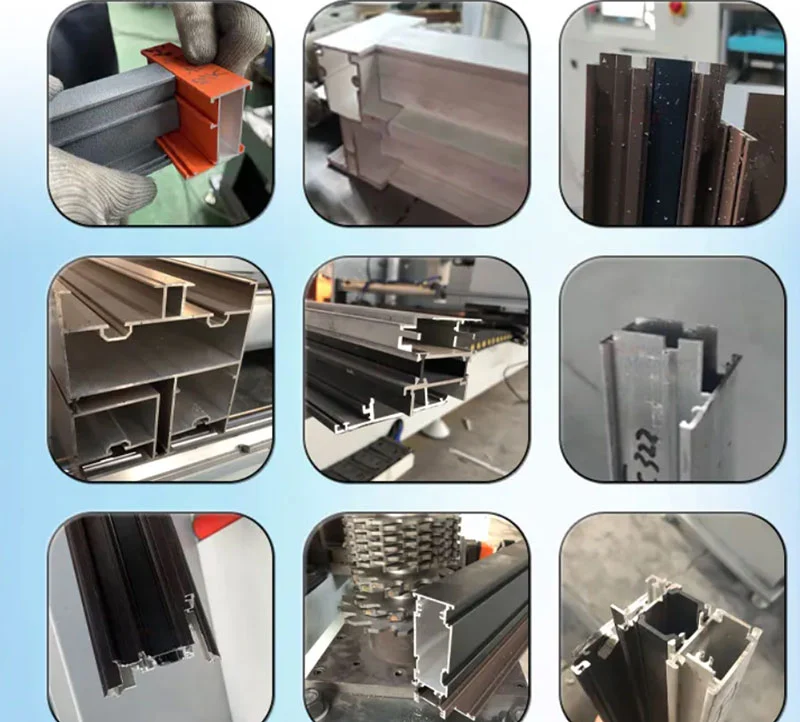

R: Está diseñado para perfiles de muros cortina de aluminio, extrusiones de fachadas y secciones de marcos de puertas y ventanas. La sección transversal máxima de procesamiento es de 330 mm de ancho por 180 mm de alto, con una profundidad de espiga de hasta 100 mm.

P2: ¿Cómo funciona la rotación automática del husillo?

R: El husillo gira de 0° (horizontal) a 90° (vertical) bajo control servo. Esto permite a la máquina fresar extremos de perfiles horizontales y verticales con una sola sujeción sin que el operador tenga que reposicionar la pieza de trabajo o cambiar las herramientas manualmente.

P3: ¿Cuántos perfiles se pueden mecanizar a la vez?

R: El dispositivo de sujeción neumático puede sujetar de 3 a 5 perfiles simultáneamente, dependiendo de la sección transversal del perfil. Todos los perfiles sujetos se mecanizan en el mismo ciclo.

P4: ¿Es difícil programar?

R: El controlador SYNTEC incluye bibliotecas de perfiles precargadas con geometrías de espiga y muesca comunes. Los archivos CAD también se pueden importar a través de USB. Los operadores seleccionan el programa desde la pantalla táctil e inician el ciclo. Se proporciona un manual en inglés y un vídeo de funcionamiento.

P5: ¿Se puede personalizar la fuente de alimentación para diferentes países?

R: Sí. La configuración estándar utiliza alimentación trifásica de 380 V/50 Hz. Se pueden especificar otros voltajes y frecuencias al momento de realizar el pedido para cumplir con los estándares eléctricos locales.
