Máquina prensadora de esquinas de cuatro cabezales CNC

Características principales

• Engarzado simultáneo de cuatro cabezales:ElMáquina prensadora de esquinas de cuatro cabezales CNCCompleta las cuatro esquinas de un marco en un ciclo de prensado. Esto reduce el tiempo de manipulación en comparación con las alternativas de cabezal simple o doble, donde el marco debe reposicionarse y volverse a sujetar para cada par de esquinas.
• Posicionamiento de servos CNC:Cada cabezal de engarzado se posiciona mediante un servomotor que acciona un husillo de bolas. El operador selecciona el tamaño del marco en la pantalla táctil y los cabezales se mueven automáticamente a las posiciones requeridas. El mismo sistema almacena múltiples recetas de cuadros. La precisión del posicionamiento repetido se especifica en ±0,1 mm, con un error diagonal típicamente dentro de 1 mm y un error de costura inferior a 0,15 mm bajo perfiles preparados adecuadamente.
• Rango de tamaño de marco:La máquina maneja marcos desde 550 × 550 mm hasta 1800 mm de altura y 3000 mm de ancho, cubriendo la mayoría de las dimensiones de marcos de puertas y ventanas de aluminio que se encuentran en la producción residencial y comercial.
• Sistema de prensado hidráulico:Cada cabezal es accionado por un cilindro hidráulico con una presión de aceite nominal de 15 MPa y una fuerza de prensado total de 48 kN. El circuito hidráulico utiliza una secuencia de presión alta-baja de dos etapas: la carrera de aproximación rápida reduce el tiempo del ciclo, mientras que la retención de alta presión al final de la carrera garantiza una conexión de esquina ajustada.
• Pinzas móviles neumáticas:Las unidades de sujeción avanzan automáticamente para cargar el marco y se retraen después del engarce para descargar. La fuerza de sujeción se aplica desde dos direcciones para mantener el perfil en posición y reducir el riesgo de deformación durante la carrera de prensado.

Especificaciones técnicas

Cómo funciona

ElMáquina prensadora de esquinas de cuatro cabezales CNCopera en una secuencia que comienza con la entrada de la dimensión del marco en la pantalla táctil. Los cuatro cabezales de engarce, cada uno montado sobre ejes de husillos de bolas servoaccionados, se mueven automáticamente a las posiciones programadas. El operador coloca los perfiles de aluminio cortados y preparados en los dispositivos de sujeción. Las abrazaderas neumáticas se activan para mantener los perfiles en su lugar, aplicando presión tanto desde la dirección vertical como desde la horizontal. Una vez sujeto, el circuito hidráulico se activa en dos etapas: un avance rápido de baja presión mueve las herramientas de engarzado para que entren en contacto con las esquinas del perfil, y una retención de alta presión aplica toda la fuerza de engarzado de 48 kN para completar la unión de las esquinas. Después del tiempo de espera, las abrazaderas se liberan, las herramientas de engarzado se retraen y se puede retirar el marco terminado. Las cuatro esquinas se completan en un ciclo, por lo que no es necesario reposicionar el marco.

Componentes clave

• Servomotores y husillos de bolas:Cada uno de los cuatro cabezales se posiciona de forma independiente mediante un servomotor de CA acoplado a un husillo de bolas de precisión. Esta disposición proporciona una repetibilidad de ±0,1 mm y permite reposicionar los cabezales para diferentes tamaños de marco sin ajuste manual.
• Unidad de energía hidráulica:Un tanque de 60 litros suministra aceite a cuatro cilindros hidráulicos a través de un colector con válvulas de control de presión. La secuencia de dos etapas de alta-baja presión es gestionada por el PLC a través de válvulas solenoides.

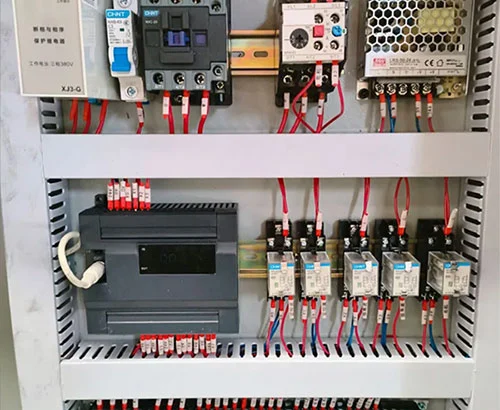

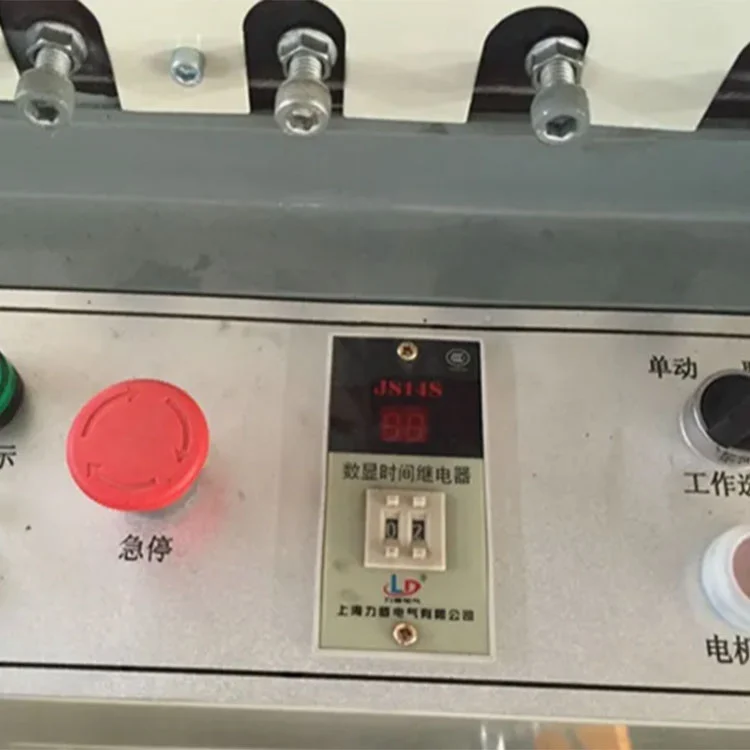

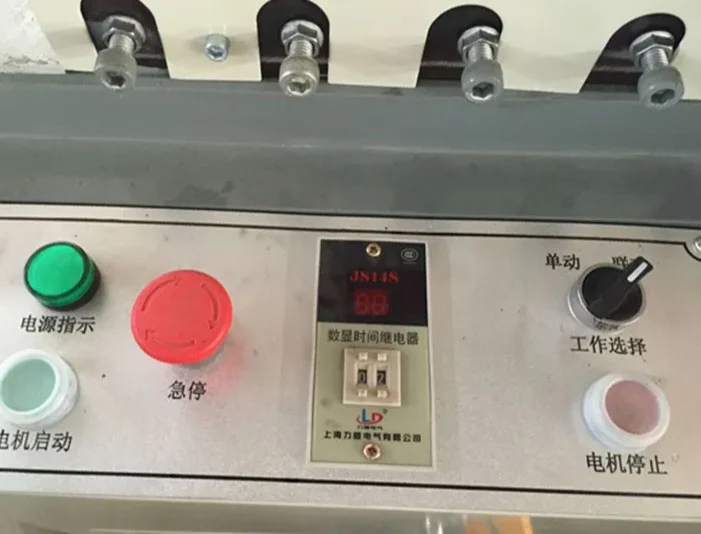

• Pantalla táctil y PLC:La pantalla táctil industrial muestra configuraciones de tamaño de marco, programas almacenados, contadores de producción y mensajes de alarma. Se pueden guardar y recuperar recetas de parámetros para dimensiones de marcos producidas comúnmente.

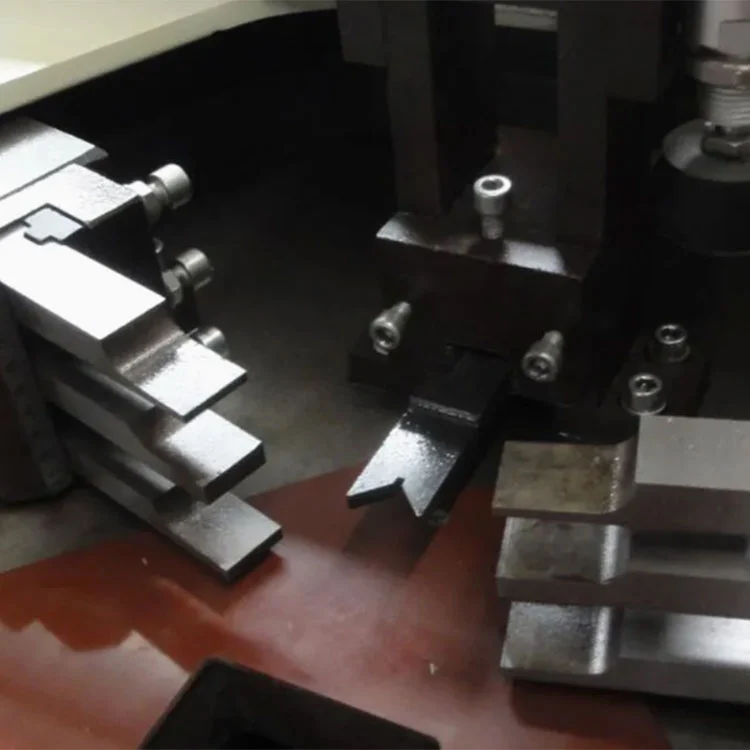

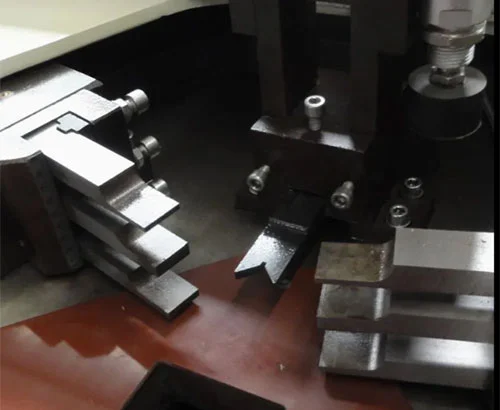

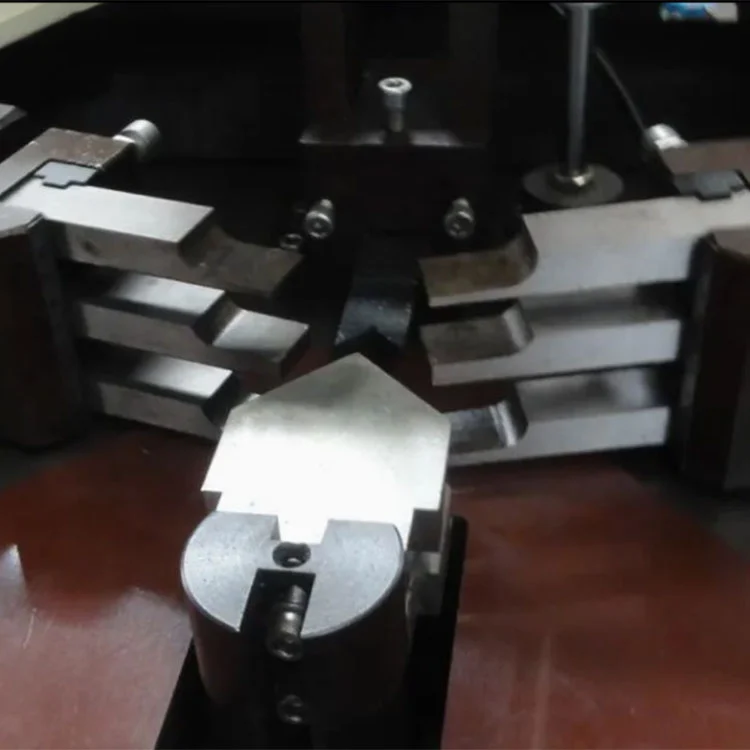

• Herramientas de prensado:Las cuchillas de engarzado de acero endurecido están mecanizadas para adaptarse a la geometría del perfil. Los juegos de herramientas se pueden cambiar por diferentes secciones de perfil. Las cuchillas son ajustables en profundidad y alineación.

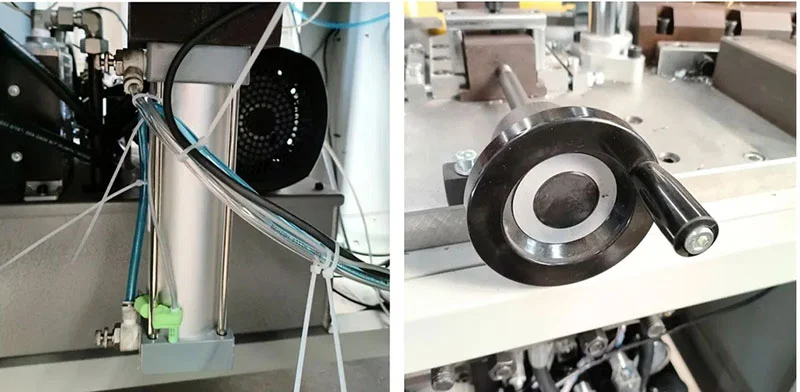

• Sistema de sujeción neumático:Las abrazaderas se mueven hacia adelante y hacia atrás sobre guías lineales. La fuerza de sujeción la proporcionan cilindros neumáticos con presión regulada entre 0,5 y 0,8 MPa. El diseño de sujeción de doble dirección aplica fuerza desde dos lados para estabilizar el perfil durante el engarzado.
• Bastidor de la máquina:Una estructura de acero soldado soporta los cuatro cabezales móviles y la mesa de trabajo central fija. El marco está diseñado para resistir las fuerzas de reacción generadas durante el engarzado y mantener la alineación del cabezal a lo largo del tiempo.

Escenarios de aplicación

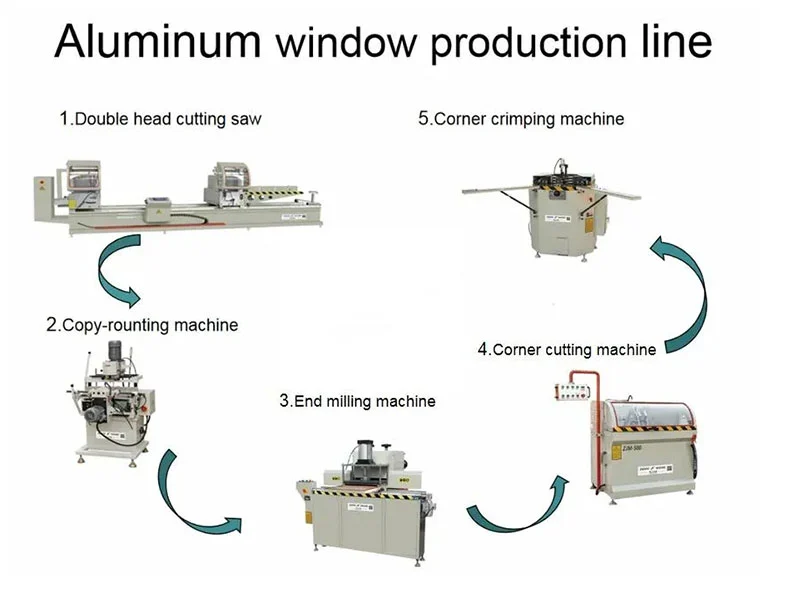

Fabricación de ventanas de aluminio

Engarzado de marcos de ventanas abatibles, correderas y con rotura de puente térmico.

Producción de puertas de aluminio

Montaje de esquinas de puertas de entrada, balconeras, puertas cortafuegos de aluminio y marcos de puertas interiores de aluminio.

Muro cortina y perfiles de construcción

Engarzado de esquinas de 90° de parteluces, travesaños y perfiles de fachada de aluminio.

Producción de alto volumen

Se utiliza en fábricas de puertas y ventanas de aluminio medianas y grandes donde completar cuatro esquinas en un ciclo reduce el tiempo de procesamiento por marco y permite una mayor producción diaria.

Fabricante y garantía

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, produce equipos de procesamiento de puertas y ventanas de aluminio y PVC en sus instalaciones de Jinan desde 1996. La empresa gestiona internamente la I+D, el mecanizado, el montaje, las pruebas y las ventas. ElMáquina prensadora de esquinas de cuatro cabezales CNCse construye bajo este sistema integrado y se suministra directamente de fábrica con certificación CE e ISO 9001. Una garantía de un año cubre la estructura principal. Se incluye soporte técnico remoto, incluido diagnóstico por video y guía de operación. Las piezas de repuesto, como cuchillas prensadoras, sellos y elementos filtrantes, se encuentran en stock y se pueden pedir por separado. La instalación y puesta en servicio in situ se pueden organizar por un costo adicional.

Preguntas frecuentes

P1: ¿Qué significa CLM4S?

R: Servo de 4 cabezales de máquina de esquina CNC. El "4" se refiere a los cuatro cabezales de engarzado independientes.

P2: ¿Cuál es el tamaño máximo de bastidor que puede manejar la máquina?

R: La configuración estándar admite marcos de hasta 1800 mm de alto por 3000 mm de ancho. Los tamaños no estándar se pueden discutir en el momento de realizar el pedido.

P3: ¿Es difícil operar la máquina para los nuevos trabajadores?

R: La operación se realiza a través de una pantalla táctil con programas de cuadros almacenados. Se proporciona un manual en inglés y capacitación en video. La mayoría de los operadores aprenden la rutina diaria en uno o dos días hábiles.

P4: ¿Qué tipos de condiciones de pago y entrega están disponibles?

R: El pago se puede realizar mediante T/T o L/C en las principales monedas, incluidas USD, EUR y GBP. Los términos de entrega estándar son FOB Qingdao o Jinan. También se aceptan CFR, CIF y EXW según el destino del envío.

P5: ¿Se pueden personalizar las herramientas de engarzado para perfiles específicos?

R: Sí, las cuchillas para engarzar se pueden mecanizar para que coincidan con la sección transversal del perfil del cliente. Se requiere una muestra de perfil o un dibujo durante el proceso de pedido para producir el juego de herramientas correcto.
