Máquina dobladora de perfiles de PVC y aluminio CNC de alta precisión

Esta máquina dobladora de perfiles de aluminio y PVC CNC está diseñada específicamente para la fabricación de perfiles arquitectónicos, incluidos muros cortina, fachadas, ventanas en arco y marcos de ventanas de PVC. Equipado con un sistema de doblado sincronizado de 3 rodillos y control servoaccionado, ofrece curvas suaves y sin distorsiones con una precisión de ±0,5 mm. Compatible tanto con extrusiones de aluminio como con perfiles de PVC/UPVC, la máquina admite el doblado de múltiples radios en una sola configuración, lo que mejora significativamente la eficiencia de la producción y reduce el desperdicio de material. Con certificación CE y totalmente personalizable, es la solución ideal para aplicaciones de plegado arquitectónicas modernas.

• Compatibilidad multimaterial:ElDobladora de perfiles de PVC de aluminio CNCdobla perfiles de aluminio, PVC, UPVC, rotura de puente térmico, acero inoxidable y cobre. Los juegos de herramientas se pueden cambiar para adaptarse a diferentes grados de materiales y secciones transversales dentro de la capacidad de la máquina.
• Posicionamiento CNC de 3 ejes:Los servomotores en los ejes X, Y y Z se accionan a través de un controlador CNC con una pantalla táctil de 10 pulgadas. La precisión de posicionamiento es de ±0,02 mm. Los operadores programan formas, arcos y curvas compuestas de múltiples radios directamente en la interfaz o importan datos a través de USB.
• Opciones de empuje hidráulico:Se ofrecen tres configuraciones de estaciones hidráulicas (20 toneladas, 25 toneladas y 40 toneladas) seleccionadas en función del material del perfil, el espesor de la pared y el radio de curvatura requerido. La bomba hidráulica funciona con un ruido reducido en comparación con las unidades industriales estándar.
• Rango de forma de flexión:La máquina produce combinaciones en forma de C, forma de U, forma de S, círculo completo, elipse, radios múltiples y arcos personalizados. Las correas de conformado y los moldes de rodillos se pueden personalizar para que coincidan con la sección transversal del perfil para una calidad de plegado óptima.

Cómo funciona

Cargando perfil

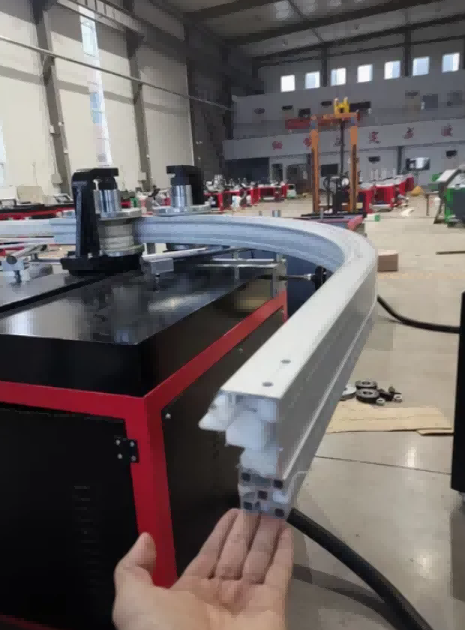

Los perfiles de aluminio o PVC se colocan en la guía de alimentación y se sujetan firmemente para evitar resbalones o torsiones durante el proceso de doblado.

2. Doblado sincronizado con 3 rodillos

La máquina utiliza tres rodillos de precisión:

Rodillo superior: impulsa el perfil hacia adelante

Dos rodillos laterales: se mueven a lo largo de trayectorias controladas por CNC para aplicar una presión uniforme

Este movimiento sincronizado garantiza una formación de arco consistente sin daños ni deformaciones en la superficie.

3. Precisión impulsada por servos

Los servomotores controlan el posicionamiento de los rodillos en tiempo real, proporcionando información precisa y un rendimiento de doblado repetible. El sistema CNC compensa automáticamente el retroceso del material.

4. Programación multiradio

Los operadores pueden programar múltiples radios de curvatura, segmentos de arco y círculos completos directamente desde dibujos CAD. La máquina ejecuta curvas complejas sin intervención manual.

5. Producción continua

Una vez configurado el programa, la máquina repite el ciclo de plegado con alta consistencia, lo que la hace adecuada tanto para producción en masa como para proyectos arquitectónicos personalizados.

Flujo de proceso:

Carga de perfil → Entrada de programa CNC → Sincronización de 3 rodillos → Posicionamiento de servo → Doblado multiradio → Perfil curvo terminado

Componentes clave

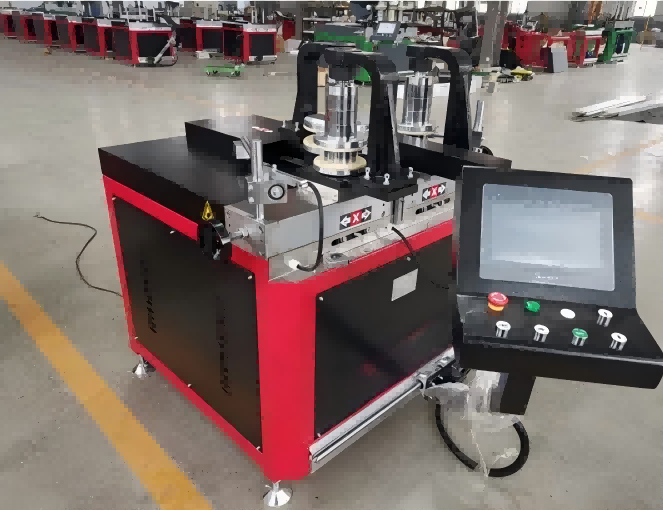

Controlador CNC:Pantalla táctil de 10 pulgadas con interfaz de usuario para programar ángulos de plegado, radios y secuencias de radios múltiples. El puerto USB admite la importación y exportación de programas. El controlador gestiona el movimiento del eje, la presión hidráulica y la sincronización del ciclo.

Estación Hidráulica:Disponible en configuraciones de 20, 25 y 40 toneladas. Utiliza una bomba de aceite importada seleccionada para una salida de presión estable y un funcionamiento silencioso. El circuito hidráulico incluye una válvula limitadora de presión y un filtro.

Moldes de rodillos:Fabricado en acero endurecido con un revestimiento de PU opcional. El revestimiento ayuda a evitar rayones o marcas en superficies de perfiles revestidas, anodizadas o pintadas. Los juegos de moldes son intercambiables para diferentes secciones de perfil.

Transmisión:Los rieles guía lineales HIWIN de Taiwán transportan los ejes móviles. Las cajas de engranajes de precisión y los servomotores proporcionan precisión de posicionamiento para los movimientos X, Y y Z.

Aplicaciones

• Doblado del perfil de muro cortina

  Marcos curvos de fachada arquitectónica

  Perfiles de puertas y ventanas en arco

  Doblado de marcos de puertas y ventanas de PVC

  Doblado de revestimientos y molduras de aluminio

  Perfiles interiores decorativos




Fabricante y garantía

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, fabrica equipos de procesamiento de aluminio y PVC en su fábrica de Jinan, China, desde 1996.Dobladora de perfiles de PVC de aluminio CNCSe suministra directamente de fábrica con certificación CE e ISO. Una garantía de un año cubre la estructura principal. Se proporciona soporte técnico remoto, videos de instalación y un manual en inglés sin costo adicional. La instalación y la formación in situ se pueden organizar por separado. Disponemos de repuestos como moldes de rodillos, correas formadoras y sellos hidráulicos. El color, la marca y el embalaje de la máquina se pueden personalizar según los acuerdos OEM y ODM.

Preguntas frecuentes

1. ¿Es usted una fábrica o una empresa comercial?

Somos un fabricante con nuestra propia instalación de producción en Jinan, China, en funcionamiento desde 1996.

2. ¿Cuánto dura la garantía del equipo?

Un año para la estructura principal, excluyendo piezas de desgaste normal como moldes de rodillos y correas formadoras.

3. ¿Cómo brindar servicio postventa?

Se proporcionan guía remota por video, soporte técnico en línea y reemplazo gratuito de piezas defectuosas dentro del período de garantía. La instalación, la puesta en servicio y la capacitación en el sitio se pueden organizar por un costo adicional.

4. ¿Cuánto dura el plazo de entrega?

Las máquinas estándar se envían entre 10 y 20 días hábiles después de recibir el pago del depósito.

5. ¿Qué otras máquinas venden?

Máquinas cortadoras de aluminio, máquinas prensadoras de esquinas de aluminio, máquinas soldadoras de PVC, taladradoras y fresadoras CNC y líneas completas de producción de puertas y ventanas.

6. ¿Puede la máquina doblar perfiles con rotura de puente térmico?

Sí. Con las correas formadoras y los moldes de rodillos adecuados, la máquina puede doblar perfiles de aluminio con rotura de puente térmico manteniendo la integridad de la tira aislante.
