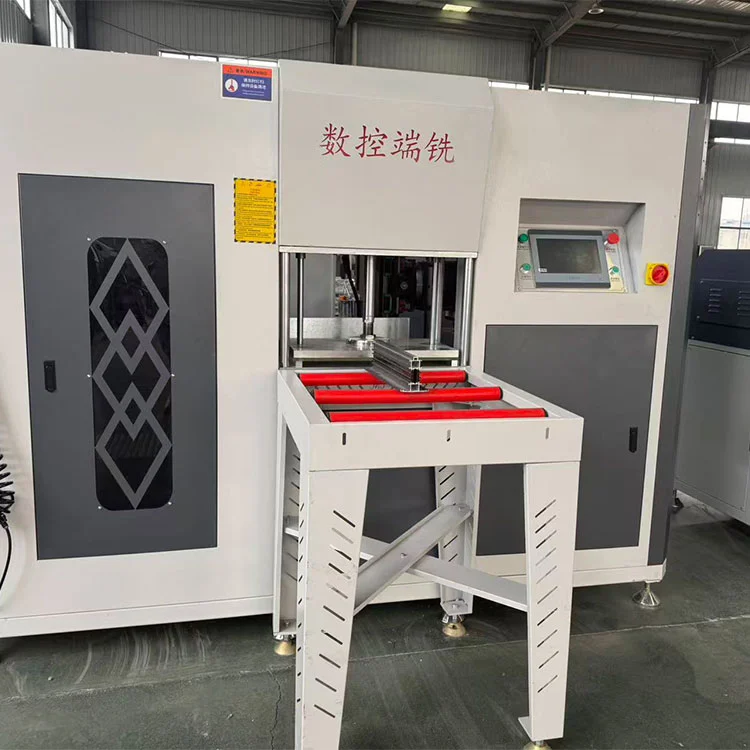

Fresa de extremo multiángulo 3+2 para parteluz de aluminio de forma especial
La fresadora de extremos CNC de múltiples ángulos y 3+2 ejes está diseñada para montantes, travesaños y perfiles de marcos de aluminio complejos y no estándar, especialmente secciones de aluminio con rotura de puente térmico, ventanas de sistema y muros cortina. Combinando 3 ejes servo lineales (X/Y/Z) + 2 ejes giratorios (inclinación del husillo + giro), la fresadora de extremos multiángulo 3+2 para parteluces de aluminio de formas especiales ofrece un verdadero fresado multiángulo (45° a +45°) en una sola configuración para formas especiales que las máquinas estándar 3+1 no pueden manejar. La marca Lebulang Lebulang es un fabricante de máquinas chinas en China. Línea de producción de aluminio con rotura de puente térmico de Miller de extremo de doble corte 4+2 ejes

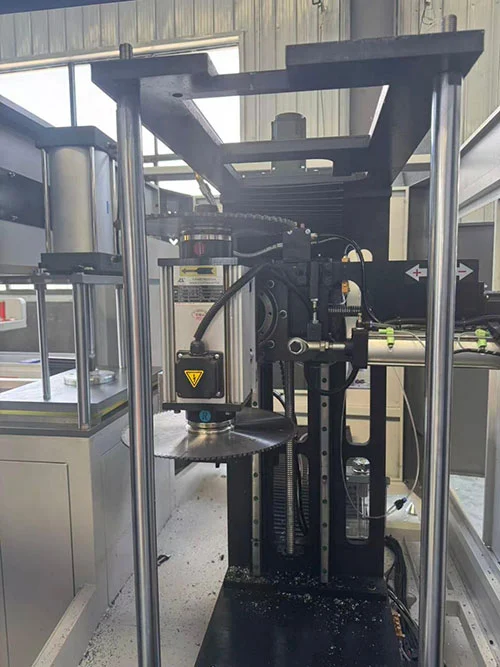

Esta fresadora de extremos multiángulo 3+2 para parteluz de aluminio de forma especial está fabricada por Lebulang Machine, un fabricante con sede en China con cerca de 30 años de experiencia en fábricas de equipos de procesamiento de puertas y ventanas. Está diseñado específicamente para montantes y travesaños de aluminio irregulares, curvos y de múltiples ángulos que se encuentran en sistemas de rotura de puente térmico, ventanas de sistema y fachadas de muros cortina. La máquina combina tres ejes lineales servoaccionados con dos ejes giratorios, lo que permite que el husillo se incline ±45° y gire entre 0° y 90°. Los extremos en ángulo, muescas, espigas y ranuras se pueden completar con una sola sujeción, lo que elimina la necesidad de volver a fijarlos manualmente y reduce el tiempo de cambio.

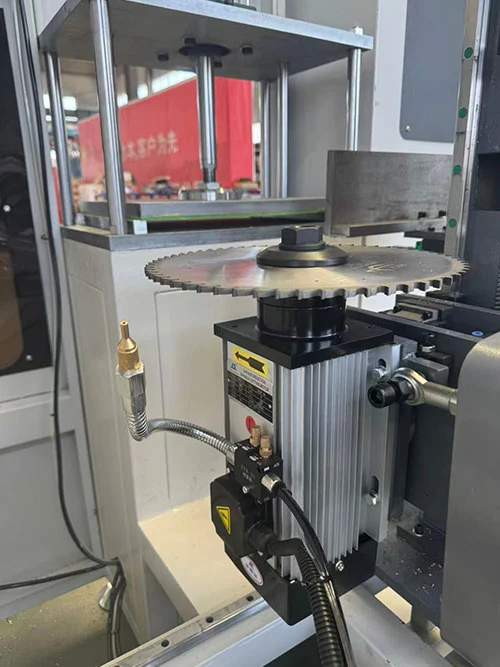

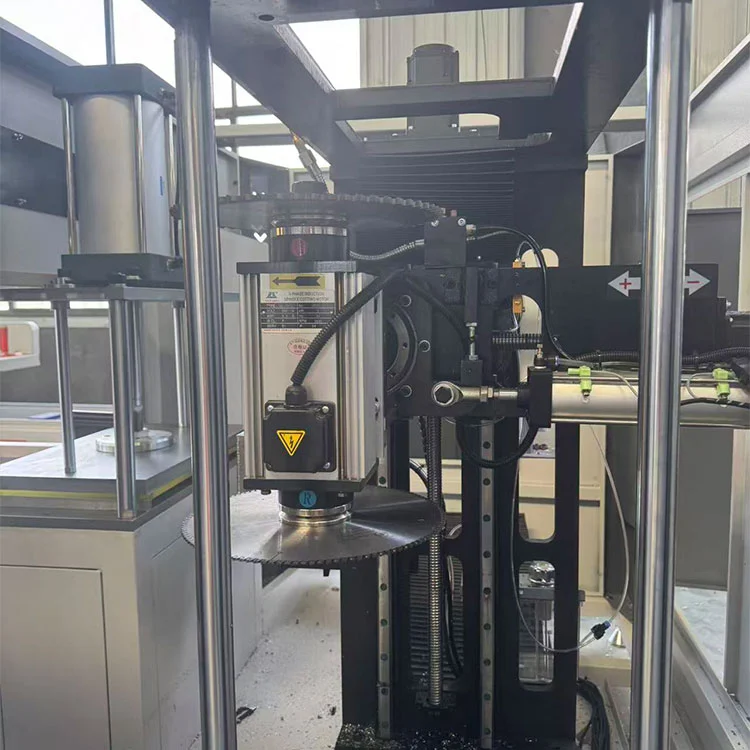

Un husillo de alto par de 4 kW que funciona a 2800 rpm acepta cortadores de diamante de φ250 a φ300 mm. El marco de hierro fundido y el sistema de guía lineal mantienen la repetibilidad dentro de ±0,02 mm durante los procesamientos por lotes. La mesa de trabajo tiene capacidad para entre cuatro y seis perfiles por ciclo y el controlador CNC almacena más de 100 programas preestablecidos, lo que permite un cambio rápido entre diferentes perfiles de formas especiales. La operación se realiza a través de una pantalla táctil de 10 pulgadas fácil de usar con programación visual, lo que mantiene los requisitos de capacitación al mínimo. Una protección de seguridad completamente cerrada, un sistema de lubricación automática y abrazaderas neumáticas protegidas con caucho contribuyen a una operación diaria segura y de bajo mantenimiento.
Certificado CE e ISO. Se admiten configuraciones OEM y personalizadas. El fabricante suministra esta máquina directamente de fábrica, haciendo hincapié en la facilidad de mantenimiento, y proporciona orientación de instalación remota sin costo adicional.
Fresa de extremo multiángulo 3+2 para parteluz de aluminio de forma especial
- • Sistema CNC multiángulo de 3+2 ejes3 ejes servo lineales para un posicionamiento preciso;2 ejes giratoriospermitirInclinación del husillo de ±45° + giro de 0°/90°. Procesoextremos en ángulo, muescas, espigas y ranurasen una sola pasada, sin necesidad de volver a sujetar manualmente.
- • Aluminio de forma especial optimizadoDiseñado paraparteluces irregulares, curvos y de múltiples ángulos(rotura térmica, sistema de ventanas, muros cortina). Elimina la necesidad de herramientas de corte personalizadas; Reduce el tiempo de configuración en un 60%.
- • Construcción de alta precisión y servicio pesadoHusillo de alto par de 4 kW (2800 rpm) con cortadores de diamante;estructura de hierro fundido + guías linealesasegurarPrecisión de ±0,02 mmincluso en producción por lotes.

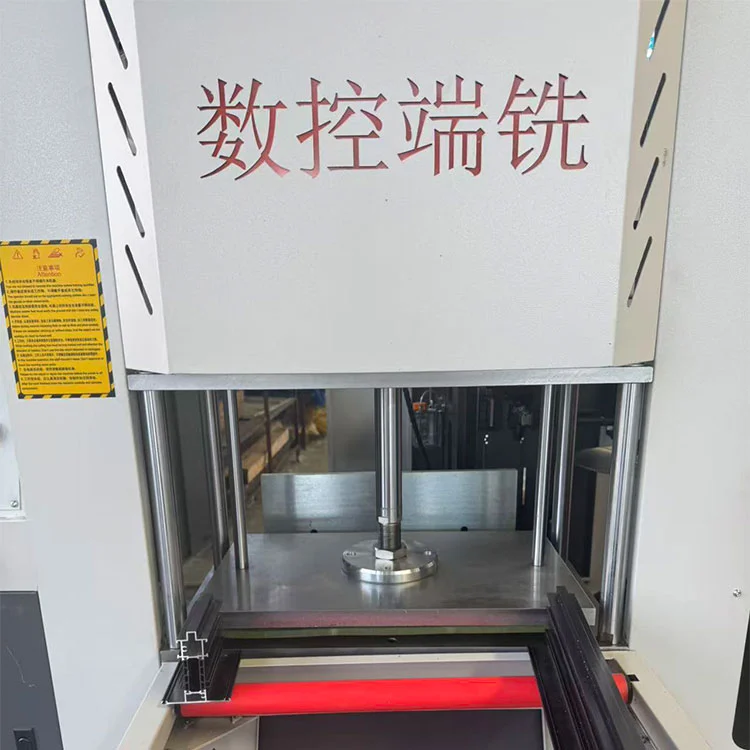

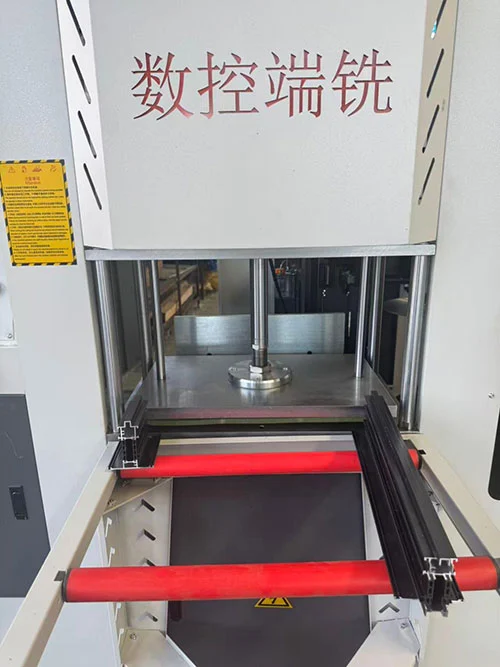

- • Procesamiento por lotes y eficienciaAmplios soportes para mesa de trabajo.4--6 perfilespor ciclo;control servo total + almacenamiento de programas preestablecidos (más de 100)Permite un cambio rápido entre diferentes formas especiales.

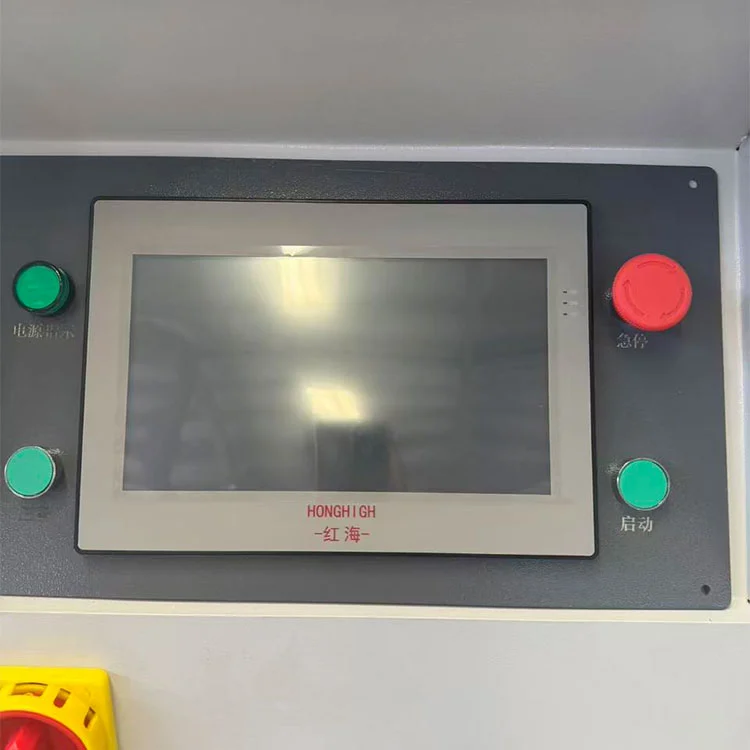

- • Operación fácil de usarCNC con pantalla táctil de 10 pulgadas (Delta/ESTUN); Interfaz inglés/chino;código G simple o programación visual---se necesita una formación mínima.
- • Seguro y de bajo mantenimientoGuardia de seguridad completamente cerrada; lubricación automática; Las abrazaderas neumáticas con protección de goma evitan la deformación del perfil.
Aplicaciones
- Montantes/travesaños de aluminio con rotura de puente térmico de forma especial
- Sistema de ventana y puertaperfiles de marco/hoja en ángulo
- Muro cortina de aluminiofresado y entallado complejos
- Perfiles de fachada de alta gama conjuntas multiángulo
Especificaciones técnicas
- Fuente de alimentación: 380V/50Hz/3Ph (personalizable)
- Potencia total: 5,5 kW (husillo de 4 kW + servoaccionamientos)
- Velocidad del husillo: 2800 rpm
- Diámetro de la fresa: φ250--φ300mm (diamante)
- Presión de aire de trabajo: 0,5--0,8 MPa
- Profundidad máxima de fresado: 100 mm (0°), 70 mm (45°)
- Tamaño máximo del perfil: W≤150mm × H≤200mm
- Dimensión de la máquina: 2100×1100×1600mm
- Peso: ≈650kg
- Certificación: CE/ISO
- Fabricación y venta
¿Por qué elegir esta fresadora de extremos multiángulo 3+2?
- Versatilidad más allá de las máquinas 3+1: Manijasángulos especiales y formas complejasotros no pueden.
- Directo de fábrica desde China: Precio competitivo,Garantía de 2 años, entrega rápida.
- Soporte técnico completo: Formación online, videoguías, suministro de repuestos.
Fresadora de extremos multiángulo 3+2: la solución definitiva para el procesamiento de parteluces de aluminio con formas especiales.
