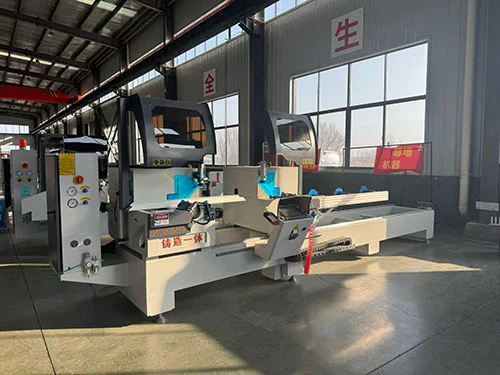

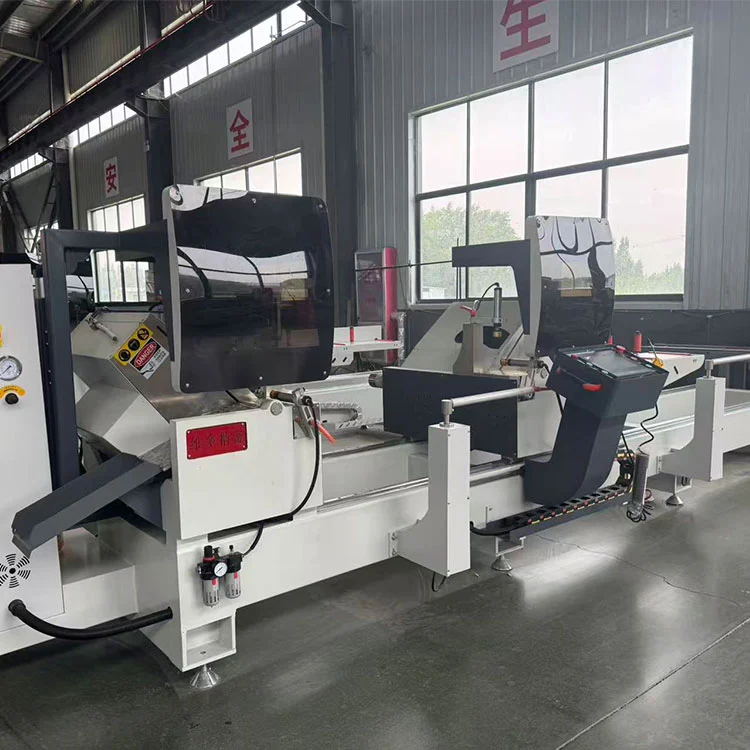

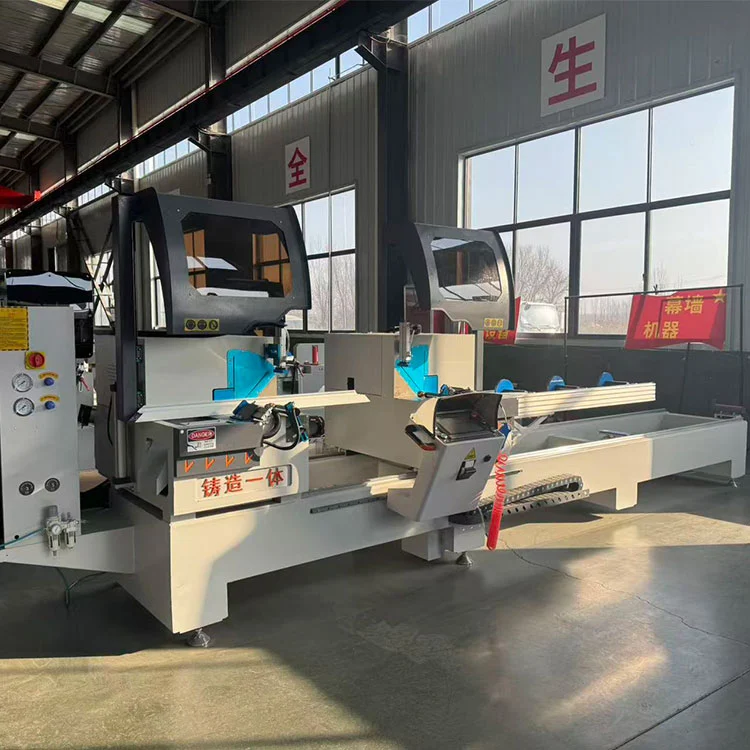

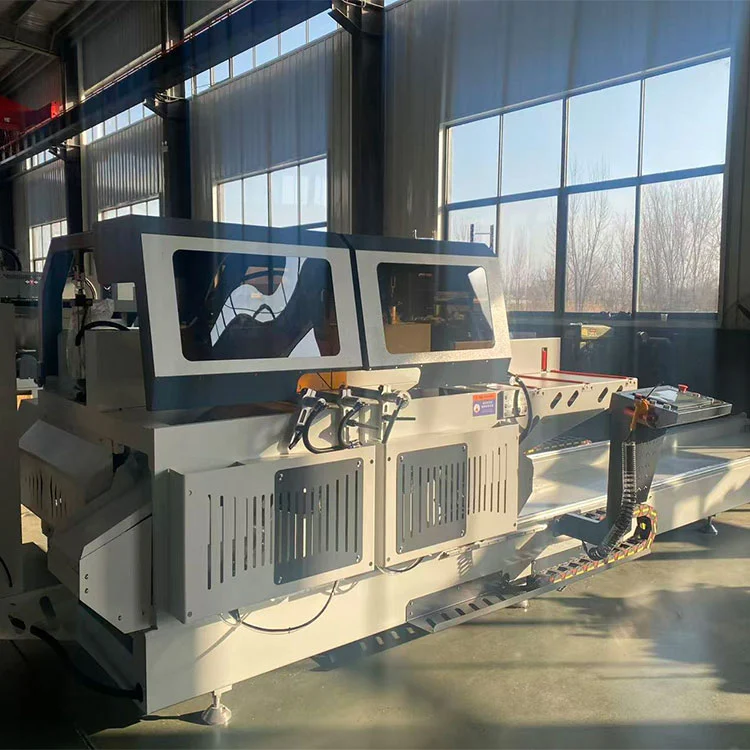

Máquina cortadora de perfiles de aluminio con sierra ingleteadora de doble cabezal semiautomática

Shandong Lebulang Precision Machinery Co., Ltd., que opera bajo la marca Lebulang Machine, fabrica equipos de procesamiento de aluminio y PVC en su fábrica de Jinan, China, desde 1996. Esta sierra ingletadora semiautomática de doble cabezal corta perfiles de aluminio para ventanas, puertas, muros cortina y marcos industriales. Maneja perfiles de hasta 350 mm de ancho y 150 mm de alto, con ángulos de corte horizontales de 45° a 135° y ángulos verticales de 45° a 90°. Dos motores de 4 kW accionan las hojas de sierra a 2800 rpm y el cabezal derecho se mueve sobre guías lineales con transmisión de piñón y cremallera para el posicionamiento longitudinal. Un sistema CNC completamente cerrado de cinco ejes controla el posicionamiento del ángulo y la longitud, mientras que la velocidad de avance de corte se puede ajustar de forma continua de 0 a 3 m/min.

Parámetros técnicos

Características

• Corte de perfiles de gran sección:ElMáquina cortadora de perfiles de aluminio con sierra ingleteadora de doble cabezal semiautomáticaestá diseñado para el corte en ángulo compuesto bidimensional de perfiles de aluminio de gran tamaño. Maneja anchos de hasta 350 mm y alturas de hasta 150 mm, cubriendo muros cortina estándar y tamaños de extrusión industrial.
• Sistema CNC completamente cerrado de cinco ejes:El posicionamiento del ángulo y la longitud se controla mediante un sistema CNC de cinco ejes con retroalimentación de circuito cerrado. Esto mantiene la tolerancia del ángulo dentro de ±5′ y la tolerancia de longitud repetida dentro de ±0,2 mm en condiciones normales de funcionamiento.
• Transmisión del cabezal de sierra móvil:El cabezal de corte derecho se mueve sobre un par de guías lineales con accionamiento de piñón y cremallera. Esta disposición admite la rigidez necesaria para un posicionamiento preciso de la longitud en toda la capacidad de corte de 6000 mm.
• Rodamientos de pivote de precisión:La rotación del cabezal de la sierra utiliza cojinetes de rodillos cilíndricos cruzados, que proporcionan un movimiento angular estable y de baja fricción. Este diseño contribuye a un ajuste de ángulo suave y un bloqueo confiable en la posición establecida.
• Estructura de balancín mejorada:La hoja de sierra está montada sobre un balancín reforzado que gira hacia arriba desde debajo de la mesa de trabajo. Esta configuración produce una superficie de corte suave y limpia en el perfil y mejora la estabilidad general del corte.
• Oscilación de la hoja debajo de la mesa:La dirección de avance de la hoja es desde debajo de la mesa de trabajo, lo que ayuda a mantener las manos del operador alejadas de la zona de corte durante el ciclo.
• Lubricación y refrigeración integradas:Un dispositivo de enfriamiento y lubricación por niebla se mueve con la hoja de sierra, aplicando fluido de corte directamente a los dientes de la hoja y al área de corte. Esto ayuda a prolongar la vida útil de la hoja y mejora la calidad del corte en aluminio.

Cómo funciona

ElMáquina cortadora de perfiles de aluminio con sierra ingleteadora de doble cabezal semiautomáticafunciona con el operador configurando los ángulos de corte horizontal y vertical deseados, así como la longitud de corte, en el panel de control CNC. El cabezal de corte derecho se mueve automáticamente a lo largo de la guía lineal hasta la posición programada. Los perfiles de aluminio se colocan sobre las mesas de soporte de los rodillos y se fijan mediante abrazaderas neumáticas. Ambos cabezales pueden cortar simultáneamente o de forma independiente. Durante el ciclo de corte, las hojas de sierra oscilan hacia arriba desde debajo de la mesa de trabajo, cortando el perfil con una velocidad de avance controlada entre 0 y 3 m/min. El sistema de lubricación por niebla se activa durante el corte. Después de que las hojas se retraen, las abrazaderas se sueltan y se retiran las piezas cortadas. El sistema CNC de circuito cerrado de cinco ejes monitorea y ajusta la posición para mantener la precisión durante el corte por lotes.

Componentes clave

• Motores de sierra (2 × 4 kW):Cada cabezal de corte es accionado por un motor de 4 kW que gira a 2800 rpm. La potencia se adapta al diámetro de la hoja y a la capacidad de la sección de corte de 350 × 150 mm.
• Guía lineal y piñón y cremallera:El cabezal derecho móvil se desplaza sobre una guía lineal de precisión y se posiciona mediante un accionamiento de piñón y cremallera. Esta transmisión proporciona la rigidez y precisión necesarias para el posicionamiento longitudinal sobre la plataforma de 6000 mm.
• Rodamientos de rodillos cruzados:Se utiliza en el pivote del cabezal de la sierra para ajuste angular. Estos rodamientos proporcionan una alta rigidez y una rotación suave con un juego mínimo.
• Controlador CNC de cinco ejes:Gestiona los ángulos de corte horizontal y vertical, el posicionamiento de la longitud y la velocidad de avance. El sistema de circuito cerrado utiliza retroalimentación de codificadores para mantener la precisión del posicionamiento.
• Sistema de lubricación por niebla:Un conjunto de boquilla que se mueve con la hoja de sierra y entrega fluido de corte atomizado a la zona de corte. Esto reduce el calor de fricción y ayuda a prevenir la soldadura de virutas de aluminio en los dientes de la hoja.
• Abrazaderas neumáticas:Mantenga el perfil en posición durante el corte. La presión de sujeción se puede ajustar a través del regulador de aire.

Aplicaciones

ElMáquina cortadora de perfiles de aluminio con sierra ingleteadora de doble cabezal semiautomáticase utiliza para cortar perfiles de aluminio en la producción de puertas y ventanas, fabricación de muros cortina, fabricación de marcos de paneles solares y procesamiento de aluminio industrial en general. Maneja extrusiones sólidas y huecas, perfiles con rotura de puente térmico y secciones ligeras de metales no ferrosos dentro de la capacidad de corte especificada.

Fabricante y soporte

Shandong Lebulang Precision Machinery Co., Ltd., que opera como Lebulang Machine, produce equipos de procesamiento de aluminio en su fábrica de Jinan, China, desde 1996.Máquina cortadora de perfiles de aluminio con sierra ingleteadora de doble cabezal semiautomáticaSe suministra directamente de fábrica con certificación CE e ISO. Una garantía de un año cubre la estructura principal. Se incluyen soporte técnico remoto, videos de operación y un manual en inglés. Los repuestos están en stock para su envío. Las opciones de voltaje, longitud de corte y sujeción se pueden personalizar al momento de realizar el pedido.

Preguntas frecuentes

P1: ¿Qué tipos de perfiles puede cortar esta sierra?

R: Corta perfiles de aluminio de hasta 350 mm de ancho y 150 mm de alto, incluidas barras macizas, extrusiones huecas y perfiles con rotura de puente térmico. También es adecuado para metales ligeros no ferrosos y algunos perfiles de PVC.

P2: ¿Puede cortar ángulos compuestos?

R: Sí. La máquina realiza cortes en ángulo compuesto bidimensional, con el ángulo horizontal ajustable de 45° a 135° y el ángulo vertical de 45° a 90°.

P3: ¿Cuál es la precisión de corte?

R: La tolerancia de longitud de localización repetida es de ±0,2 mm y la tolerancia del ángulo de corte es de ±5′ en condiciones de funcionamiento estándar con hojas con el mantenimiento adecuado.

P4: ¿El posicionamiento correcto del cabezal es automático?

R: Sí. El cabezal derecho se mueve automáticamente a lo largo de la guía lineal hasta la posición programada mediante el sistema CNC de cinco ejes. El operador ingresa la longitud deseada en el panel de control.

P5: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?

R: La cantidad mínima de pedido es un juego. El tiempo de entrega estándar suele ser de 15 a 25 días hábiles después de la recepción del depósito, según el cronograma de producción actual.
