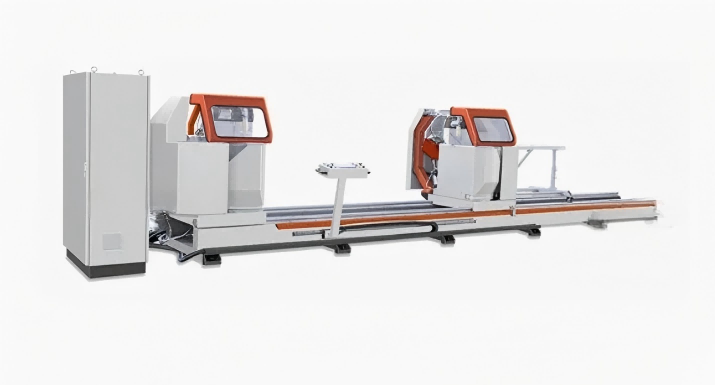

Sierra cortadora de perfiles de puertas y ventanas CNC de 5 ejes

Características y beneficios del marco del gabinete de aluminio de 22,5°--135°

1. Sistema de control inteligente CNC de 5 ejes

• Equipado con controlador CNC industrial yservomotores sin escobillaspara los 5 ejes, asegurando movimientos suaves, precisos y repetibles.
• pantalla táctil de 15 pulgadascon interfaz fácil de usar: programe ángulos, longitudes y modos de corte en minutos; Admite transferencia de datos USB/LAN.
• Incorporadocompensación automáticapara errores de longitud y ángulo, eliminando ajustes manuales y reduciendo el desperdicio de material.

2. Versatilidad de ángulo inigualable (22,5°--135°)

• rotación horizontal: 22,5° (hacia afuera) a 135° (hacia adentro) para combinaciones ilimitadas de ángulos de inglete.
• Inclinación vertical: 45°--90° para cortes en bisel, lo que permite cortes en ángulo compuestos 2D complejos en una sola pasada.
• Perfecto paraesquinas de marcos de gabinetes de aluminio, ingletes de marcos de puertas y perfiles arquitectónicos personalizados.

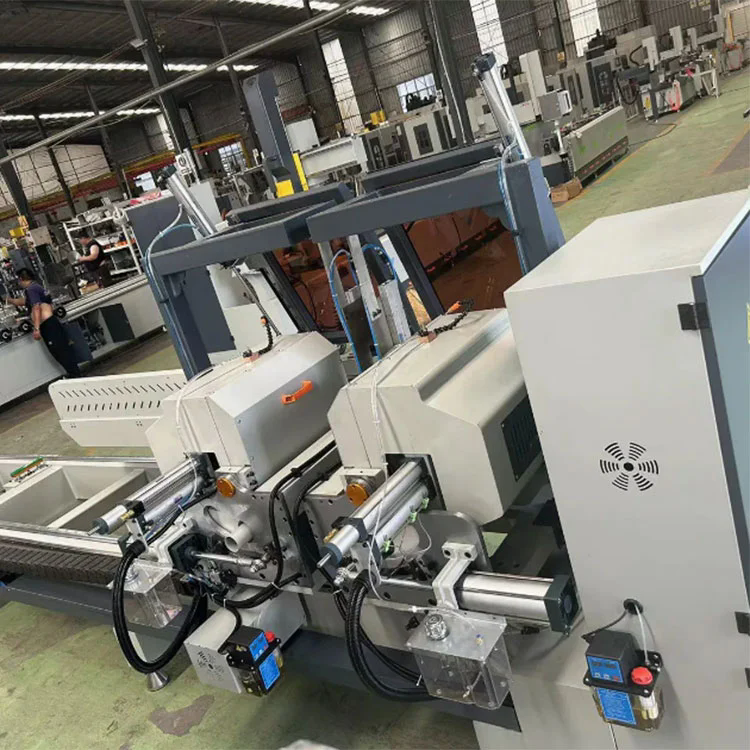

3. Corte de alta eficiencia con doble cabezal

• Dos cabezales de corte independientes (fijo izquierdo, motorizado derecho) confuncionamiento sincrónico o individual.
• Longitud máxima de corte:6000 mm; Maneja grandes perfiles de aluminio para marcos de armarios y muros cortina.
• Ciclo de corte de carrera ascendentecon avance radial: Combina movimientos pivotantes y lineales para una máxima capacidad de corte.

Características clave

El control total sobre la rotación, la inclinación y el posicionamiento del perfil del cabezal de la sierra elimina los ajustes manuales, lo que garantiza una precisión constante en ángulos complejos.

Precisión de corte inigualable

Alcanza una precisión posicional de ±0,1 mm y ofrece cortes perfectos en inglete, bisel y compuestos para proyectos arquitectónicos de alta gama.

Interfaz CNC inteligente

Un sistema de control de pantalla táctil centrado en el usuario simplifica la programación, almacena patrones de corte y reduce el tiempo de capacitación del operador.

Acabado superficial superior

Las hojas con punta de carburo de alta velocidad combinadas con una construcción que amortigua las vibraciones producen cortes limpios y sin rebabas que no requieren procesamiento secundario.

Sujeción neumática robusta

La sujeción multipunto asegura los perfiles firmemente durante el corte, minimizando la vibración y maximizando la seguridad.

Construcción industrial de servicio pesado

Un marco de acero reforzado y un revestimiento anticorrosión garantizan una estabilidad a largo plazo, incluso en entornos de producción de gran volumen.

Optimizado para la eficiencia

Los flujos de trabajo automatizados y los ciclos de corte rápidos aumentan significativamente la producción diaria y reducen el desperdicio de material.



22,5°--135° Marco de gabinete de aluminio

Sierra ingletadora compuesta CNC de 5 ejes 22,5°--135° Parámetros técnicos del marco del gabinete de aluminio

• ☆ Tensión de alimentación: 380V±10% 50Hz±2% sistema trifásico de cuatro hilos
• ☆ potencia del motor de sierra: 3kW 2800rpm
• ☆ Presión de trabajo: 0,6 ~ 0,8 MPa
• ☆ Especificaciones de la hoja de sierra: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Ángulo de la hoja de sierra: ángulo arbitrario de 45°~90°
• ☆ Ángulo de rotación de la mesa: 45 ° ~ 135 ° ángulo arbitrario
• ☆ Rango de sección de corte: 200 mm × 200 mm (ángulo de corte a 90°, ancho × alto, consulte el rango de sección de corte)
• ☆ Longitud de corte: 700 mm ~ 5000 mm (90°)
• ☆ Velocidad de avance de la hoja: 0~3m/min
• ☆ Rugosidad de la superficie de corte: ≤ Ra12.5μm

Preguntas frecuentes

P1: ¿Qué materiales puede procesar esta máquina?

R: Está optimizado para perfiles de aluminio, UPVC y compuestos. Para acero o acero inoxidable, consúltenos para un modelo especializado.

P2: ¿Se pueden guardar y reutilizar los programas de corte?

R: Sí, el sistema CNC permite el almacenamiento ilimitado de patrones de corte, lo que permite una rápida recuperación de pedidos repetidos.

P3: ¿Se proporciona capacitación al operador?

R: Sí. Proporcionamos manuales detallados, videos instructivos y sesiones de capacitación remota para garantizar una puesta en marcha sin problemas.

P4: ¿Cuál es el plazo de entrega típico?

R: Las máquinas estándar requieren entre 15 y 25 días hábiles. Los sistemas CNC personalizados pueden requerir entre 25 y 35 días hábiles.
