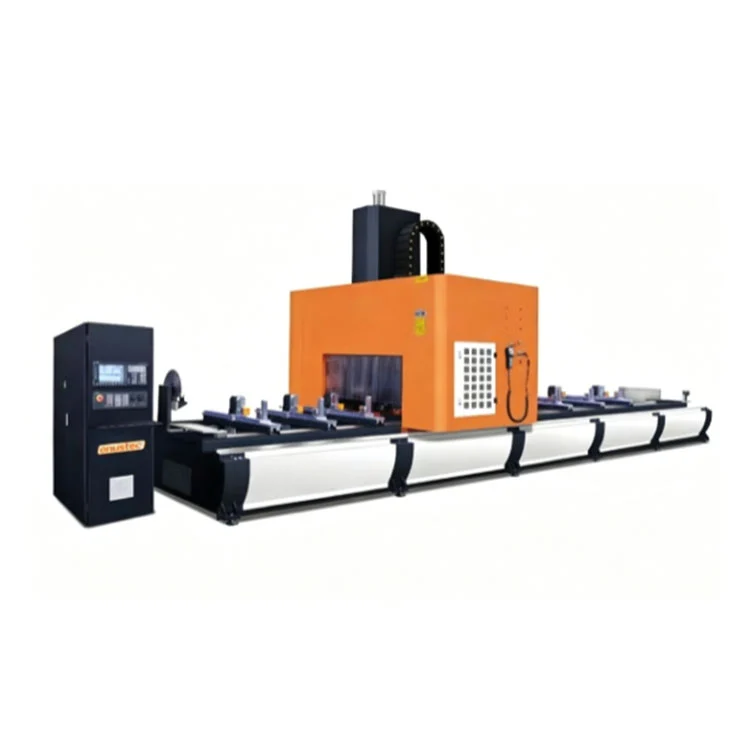

Centro de mecanizado de pórtico de 5 ejes para muro cortina

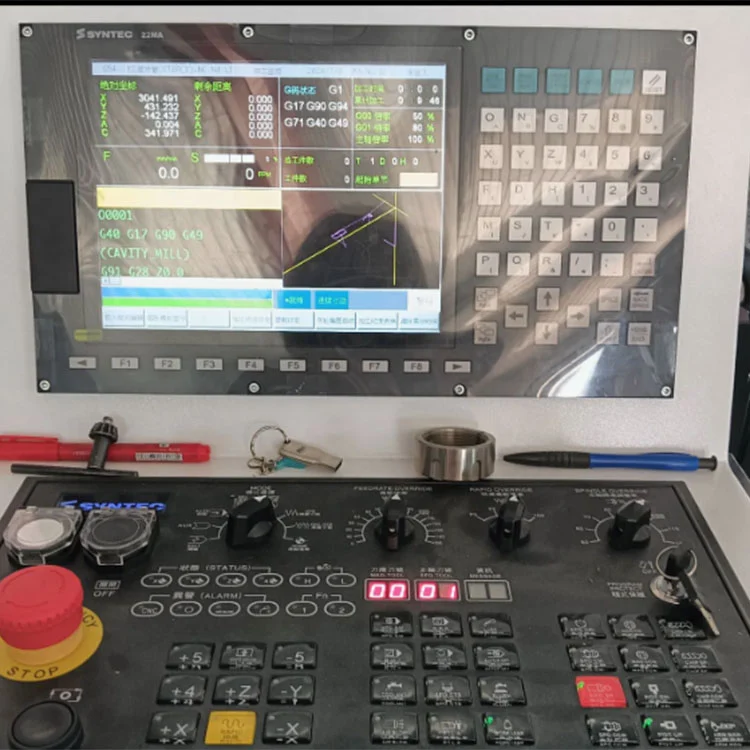

Fabricado por Lebulang Machine en su fábrica de Jinan, China, en funcionamiento desde 1996, elCentro de mecanizado de pórtico de 5 ejes para muro cortinaposee las certificaciones CE e ISO 9001 y se suministra directamente de fábrica con soporte OEM/ODM. Este centro CNC de 5 ejes con pórtico móvil procesa perfiles largos de muro cortina de aluminio con una sola sujeción, realizando fresado, taladrado, aserrado y roscado en múltiples caras. Un husillo HSD de alta velocidad (12 kW o 15 kW, hasta 18 000 rpm) y un cargador de 12 herramientas más una estación de hojas de sierra dedicada (máximo 400 mm) permiten cambios automáticos de herramientas. El control de 5 ejes Siemens 828D o OSAI proporciona RTCP, mecanizado pendular y medición automática de herramientas. El recorrido estándar del eje X es de 6500 mm, extensible a 9400 mm.

Características clave

• Mecanizado simultáneo de 5 ejes:Los ejes X, Y, Z, A y C trabajan juntos bajo RTCP para mantener la punta de la herramienta con precisión en la trayectoria. Una configuración llega a cinco caras y al final del perfil, eliminando la necesidad de volver a fijarlo.
• Capacidad de perfil largo:El recorrido del eje X de hasta 6500 mm como estándar (7000 mm o 9400 mm opcional) maneja extrusiones de muros cortina de longitud completa sin reposicionamiento.

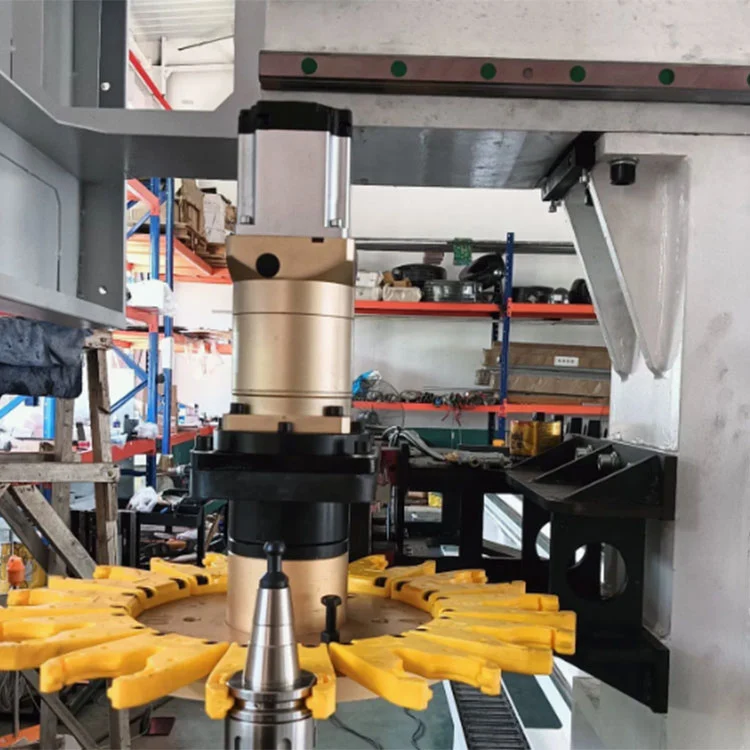

• Aserrado y fresado integrados:Un almacén de herramientas con 12 posiciones y una estación de hoja de sierra adyacente (Φ400 mm) cambia automáticamente entre fresas, taladros, machos de roscar y una sierra circular para cortar a medida y entallar dentro de un programa.
• Husillo HSD:El motor refrigerado por aire de 12 kW o 15 kW ofrece velocidades de 0 a 18 000 rpm, adecuado para aleaciones de aluminio y perfiles de acero de paredes delgadas.
• Precisión y repetibilidad:Las guías lineales y los husillos de bolas servoaccionados proporcionan un posicionamiento de ±0,01 mm y una repetibilidad de ±0,005 mm, cumpliendo con las estrechas tolerancias de juntas requeridas en muros cortina unificados.
• Operación de péndulo:El control admite el modo de péndulo: mecanizar una pieza de trabajo mientras el operador carga otra en una zona de fijación separada, lo que reduce el tiempo de inactividad.

Especificaciones técnicas

Cómo funciona

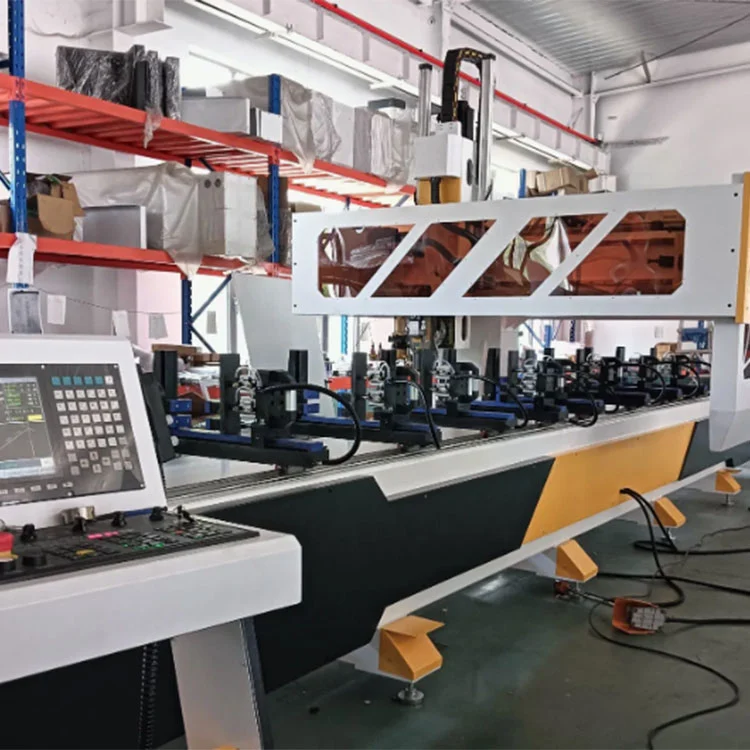

ElCentro de mecanizado de pórtico de 5 ejes para muro cortinaFunciona con un pórtico móvil sobre una mesa de trabajo fija. El operador coloca la extrusión de aluminio sobre la mesa y activa la sujeción neumática o hidráulica. Se carga un programa de código G preescrito a través del control Siemens u OSAI. El pórtico se mueve a lo largo del eje X hasta la primera posición de mecanizado y el cabezal de 5 ejes lleva el husillo al ángulo requerido. RTCP compensa automáticamente las compensaciones de longitud de la herramienta durante los movimientos giratorios, de modo que la punta de la herramienta sigue la trayectoria programada con precisión. Operaciones como taladrado, fresado, roscado y aserrado se realizan en múltiples caras sin soltar el perfil. Cuando una secuencia de mecanizado termina en una zona, el pórtico se desplaza a la siguiente o la máquina entra en modo péndulo, lo que permite al operador descargar una pieza terminada y cargar una nueva mientras el mecanizado continúa en el dispositivo adyacente. La eliminación de virutas se realiza mediante un transportador integrado.

Ámbito de aplicación principal

Aplicaciones típicas para elCentro de mecanizado de pórtico de 5 ejes para muro cortinaincluir:

1. Marcos de muro cortina de aluminio unificados para edificios de gran altura
2. Extrusiones de fachada de vidrio con marco oculto y marco expuesto
3. Juntas de esquina de muros cortina y perfiles de fachada de formas especiales
4. Terraza acristalada, claraboya y grandes perfiles de puertas y ventanas de aluminio.
5. Soportes de soporte de aluminio para muro cortina de vidrio con soporte puntual
6. Fachada industrial de aluminio y perfiles decorativos de pared de acero.
7. Perfiles de aluminio ligeros para el sector aeroespacial (compatibles con todas las industrias)

Materias primas adecuadas: aleación de aluminio 6063, extrusiones huecas, aluminio macizo, acero de pared delgada, perfiles arquitectónicos de PVC.

Preguntas frecuentes

P: ¿Cómo utilizar su máquina?

R: Cada máquina se somete a pruebas y ajustes en fábrica antes del envío. Se proporciona un completo manual en vídeo y documentación escrita. También está disponible soporte remoto para preguntas sobre configuración y solución de problemas.

P: ¿Cuál es el tiempo de entrega?

R: La producción suele tardar entre 15 y 25 días hábiles después de recibir el pago del depósito.

P: ¿Cuáles son las condiciones de pago?

R: T/T depósito del 30% al momento de la confirmación del pedido, y el saldo restante del 70% se debe pagar antes del envío.

P: ¿Es usted una fábrica o una empresa comercial?

R: Lebulang Machine es un fabricante con su propia planta de producción en Jinan, China. También suministramos equipos complementarios para puertas y ventanas para un servicio integral.

P: ¿Cómo es la capacidad de su taller?

R: Nuestra capacidad de producción anual supera las 800 piezas de maquinaria.
