Sierra ingletadora compuesta CNC de 5 ejes de alta precisión

Características y beneficios del marco del gabinete de aluminio de 22,5°--135°

1. Sistema de control inteligente CNC de 5 ejes

• Equipado con controlador CNC industrial yservomotores sin escobillaspara los 5 ejes, asegurando movimientos suaves, precisos y repetibles.
• pantalla táctil de 15 pulgadascon interfaz fácil de usar: programe ángulos, longitudes y modos de corte en minutos; Admite transferencia de datos USB/LAN.
• Incorporadocompensación automáticapara errores de longitud y ángulo, eliminando ajustes manuales y reduciendo el desperdicio de material.

2. Versatilidad de ángulo inigualable (22,5°--135°)

• rotación horizontal: 22,5° (hacia afuera) a 135° (hacia adentro) para combinaciones ilimitadas de ángulos de inglete.
• Inclinación vertical: 45°--90° para cortes en bisel, lo que permite cortes en ángulo compuestos 2D complejos en una sola pasada.
• Perfecto paraesquinas de marcos de gabinetes de aluminio, ingletes de marcos de puertas y perfiles arquitectónicos personalizados.

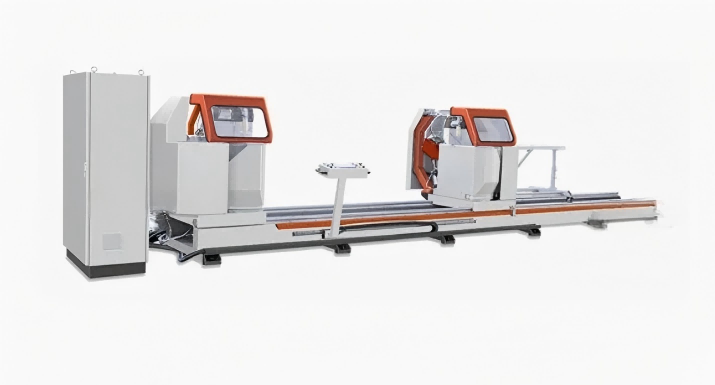

3. Corte de alta eficiencia con doble cabezal

• Dos cabezales de corte independientes (fijo izquierdo, motorizado derecho) confuncionamiento sincrónico o individual.
• Longitud máxima de corte:6000 mm; Maneja grandes perfiles de aluminio para marcos de armarios y muros cortina.
• Ciclo de corte de carrera ascendentecon avance radial: Combina movimientos pivotantes y lineales para una máxima capacidad de corte.



22,5°--135° Marco de gabinete de aluminio

Accesorios opcionales del marco del gabinete de aluminio de 22,5°--135°

• Impresora de etiquetas para seguimiento de perfiles.
• Colector de polvo de alta eficiencia.
• Bastidor de soporte de material ampliado (hasta 8000 mm).
• Sistema de alimentación automático para producción en masa.

Sierra ingletadora compuesta CNC de 5 ejes 22,5°--135° Parámetros técnicos del marco del gabinete de aluminio

• ☆ Tensión de alimentación: 380V±10% 50Hz±2% sistema trifásico de cuatro hilos
• ☆ potencia del motor de sierra: 3kW 2800rpm
• ☆ Presión de trabajo: 0,6 ~ 0,8 MPa
• ☆ Especificaciones de la hoja de sierra: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Ángulo de la hoja de sierra: ángulo arbitrario de 45°~90°
• ☆ Ángulo de rotación de la mesa: 45 ° ~ 135 ° ángulo arbitrario
• ☆ Rango de sección de corte: 200 mm × 200 mm (ángulo de corte a 90°, ancho × alto, consulte el rango de sección de corte)
• ☆ Longitud de corte: 700 mm ~ 5000 mm (90°)
• ☆ Velocidad de avance de la hoja: 0~3m/min
• ☆ Rugosidad de la superficie de corte: ≤ Ra12.5μm

Preguntas frecuentes

Servocontrol CNC de 5 ejes

El control totalmente automatizado de la rotación, la inclinación y el posicionamiento del perfil del cabezal de la sierra garantiza un corte preciso en ángulo compuesto sin ajuste manual.

Rendimiento de corte de alta precisión

Ofrece una precisión de ±0,1 mm con cortes limpios y sin rebabas, ideal para la fabricación de perfiles de aluminio y UPVC de alta gama.

Corte compuesto a inglete y bisel

Admite combinaciones de ángulos complejas, incluidos cortes en inglete, en bisel y compuestos, para muros cortina y perfiles arquitectónicos.

Sistema neumático de sujeción de perfiles

La sujeción multipunto garantiza una sujeción estable y segura durante el corte, minimizando la vibración y mejorando la seguridad.

Estructura de máquina de grado industrial

El marco de acero resistente con revestimiento anticorrosión proporciona estabilidad y durabilidad a largo plazo en entornos de taller exigentes.

Interfaz CNC fácil de usar

El control intuitivo con pantalla táctil con programas de corte preestablecidos simplifica la operación y reduce el tiempo de capacitación.

Eficiencia de corte de alta velocidad

El husillo y el servosistema optimizados permiten ciclos de corte rápidos, lo que aumenta la producción diaria de los fabricantes de puertas y ventanas.

Sistema de protección de seguridad

Equipado con protecciones de seguridad, parada de emergencia y alarma de falla automática para garantizar la seguridad del operador.
