Sierra de muescas para muros cortina de alta precisión y servicio pesado

Descripción general

La sierra de muescas para muros cortina de servicio pesado es una solución de corte de nivel profesional diseñada específicamente para la fabricación de muros cortina de aluminio y perfiles de fachada. Construido con un marco de acero rígido y un servocontrol CNC avanzado, ofrece precisión repetible, flexibilidad multiángulo y durabilidad de grado industrial para entornos de producción de gran volumen.

Ya sea que esté procesando muros cortina comerciales, sistemas de escaparates o extrusiones de aluminio arquitectónico, esta máquina garantiza muescas limpias y sin rebabas con un desperdicio mínimo de material, lo que reduce el retrabajo manual y aumenta el rendimiento general.

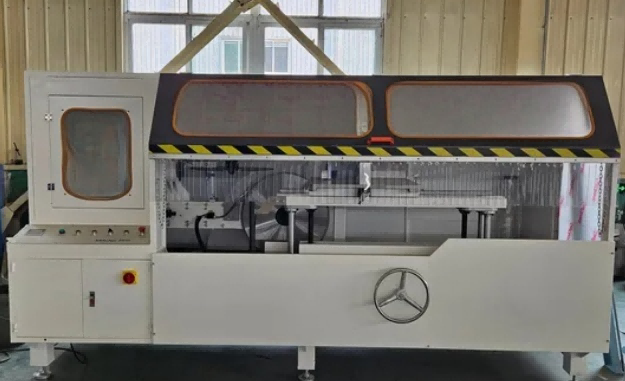

Sierra de muescas para muros cortina de servicio pesado



Características clave

1. Control de precisión CNC

Equipado con un sistema de servoaccionamiento de alta respuesta y un controlador programable CNC, la precisión de posicionamiento del cabezal de corte alcanza ±0,1 mm. Los operadores pueden almacenar múltiples programas de muesca para cambiar rápidamente las recetas entre diferentes tipos de perfiles.

2. Estructura rígida de alta resistencia

El cuerpo de la máquina está construido con tubos de acero de paredes gruesas con tratamiento de alivio de tensión, lo que elimina la vibración durante el corte a alta velocidad. Esto garantiza una calidad de corte constante incluso en funcionamiento continuo las 24 horas del día, los 7 días de la semana.

3. Sistema de sujeción neumático

Los cilindros neumáticos de doble acción con presión ajustable brindan una sujeción segura y sin daños en delicadas superficies de aluminio anodizado o con recubrimiento en polvo. La función de liberación rápida reduce el tiempo del ciclo entre piezas de trabajo.

4. Capacidad de entallado multiángulo

Admite ángulos de muesca ajustables de 0° a 90° (o especifique su rango) para adaptarse a varias configuraciones de montantes y travesaños de muro cortina. La configuración del ángulo se puede ajustar mediante lectura digital o interfaz CNC.

5. Extracción de virutas de alta eficiencia

El puerto integrado de recolección de polvo/virutas se conecta a sistemas de extracción industriales estándar, manteniendo un ambiente de trabajo limpio y extendiendo la vida útil de la hoja.

6. Interfaz fácil de usar para el operador

HMI intuitiva con pantalla táctil y soporte en varios idiomas (inglés, español, ruso, árabe). La programación visual permite a los operadores establecer dimensiones de muesca sin capacitación técnica avanzada.

Cómo funciona

1. El operador coloca el perfil de aluminio sobre la mesa de trabajo y activa las abrazaderas neumáticas, que aseguran la pieza de trabajo tanto en dirección vertical como horizontal.

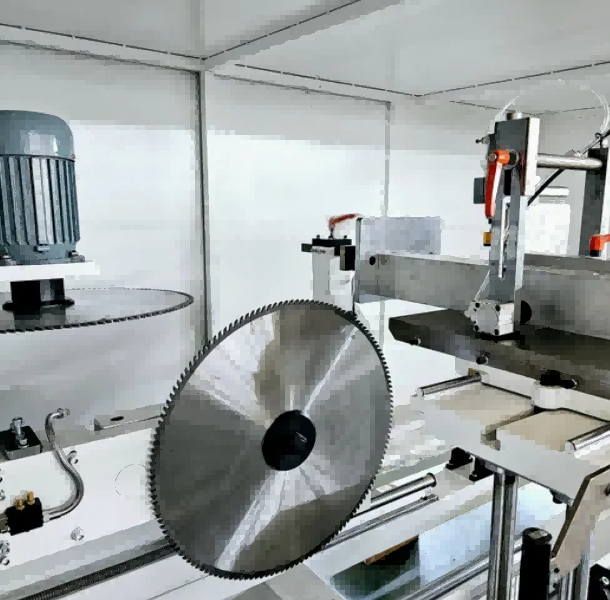

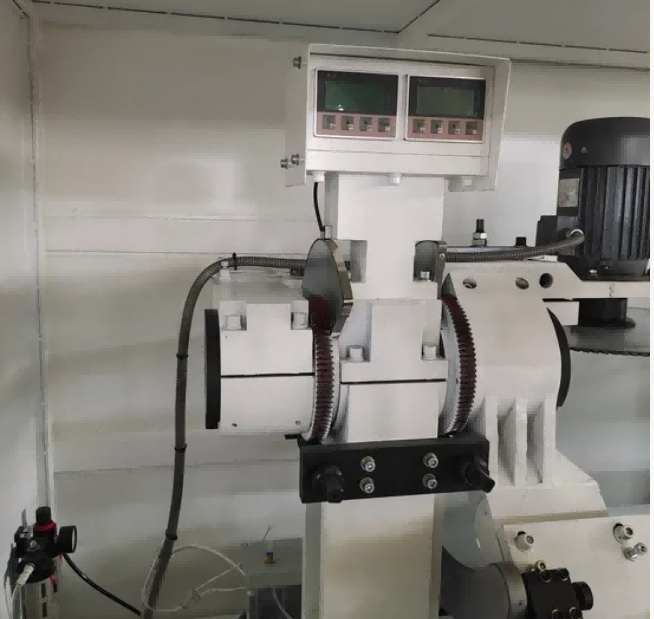

2. El ángulo de corte deseado se establece mediante la pantalla digital de escala magnética y las hojas de sierra dobles se colocan en consecuencia dentro del rango de ±45°.
3. El sistema de alimentación hidroneumático hace avanzar las cuchillas giratorias dentro del perfil a una velocidad controlada (0–3 m/min), cortando muescas, ranuras o ángulos compuestos en una sola pasada.
4. El sistema CNC admite la importación y programación de gráficos CAD, lo que permite a los operadores definir patrones de muescas, posiciones de orificios y dimensiones de ranuras directamente desde archivos de diseño.
5. La configuración de servomotor completo de tres ejes (ejes X, Y, Z impulsados ​​por piñón y cremallera y tornillos de bolas) permite un verdadero enlace de tres ejes para taladrar, fresar ranuras, orificios redondos, orificios de formas especiales, orificios de llave y avellanados en una sola sujeción.
6. Una mesa de trabajo abatible de tres lados opcional permite mecanizar el perfil en tres caras sin reposicionarlo, lo que mejora la eficiencia del procesamiento para extrusiones de aluminio complejas.
7. Una vez completado el ciclo de corte, las hojas se retraen, las abrazaderas se liberan y se retira el perfil mecanizado.

Escenarios de aplicación

Sistemas comerciales de muros cortina: muescas en parteluces y travesaños para fachadas unificadas y construidas con postes

Sistemas de entrada y escaparate: corte de precisión para marcos de escaparate de aluminio

Sistemas de paredes de ventanas: muescas de gran volumen para perfiles de paredes de ventanas preesmaltadas

Fabricación de aluminio arquitectónico: procesamiento de extrusión personalizado para claraboyas, marquesinas y estructuras de soporte de revestimiento

Procesamiento de perfiles de UPVC: compatible con perfiles de fachada rígidos de UPVC (se requiere una hoja opcional)

Preguntas frecuentes

P: ¿Qué tipos de perfiles puede procesar esta máquina?

R: Está diseñado principalmente para perfiles de muros cortina de aluminio, pero también admite extrusiones de acero de paredes delgadas y UPVC con las hojas adecuadas.

P: ¿Está incluida la formación?

R: Sí. Proporcionamos manuales de operación, videos instructivos y capacitación remota por video para sus operadores. La capacitación en el sitio está disponible a pedido.

P: ¿Cuál es el período de garantía?

R: [12] meses a partir de la fecha de envío. Soporte técnico de por vida y suministro de repuestos a precio de coste.

P: ¿Se puede integrar la máquina en una línea de producción automatizada?

R: Sí. Hay sistemas opcionales de alimentación y descarga automática disponibles para integración con equipos ascendentes y descendentes.

P: ¿Cómo elijo la hoja de sierra adecuada?

R: Suministramos hojas recomendadas según el material de perfil específico y el espesor de pared. Las cuchillas de repuesto están disponibles en nuestro departamento de repuestos.
