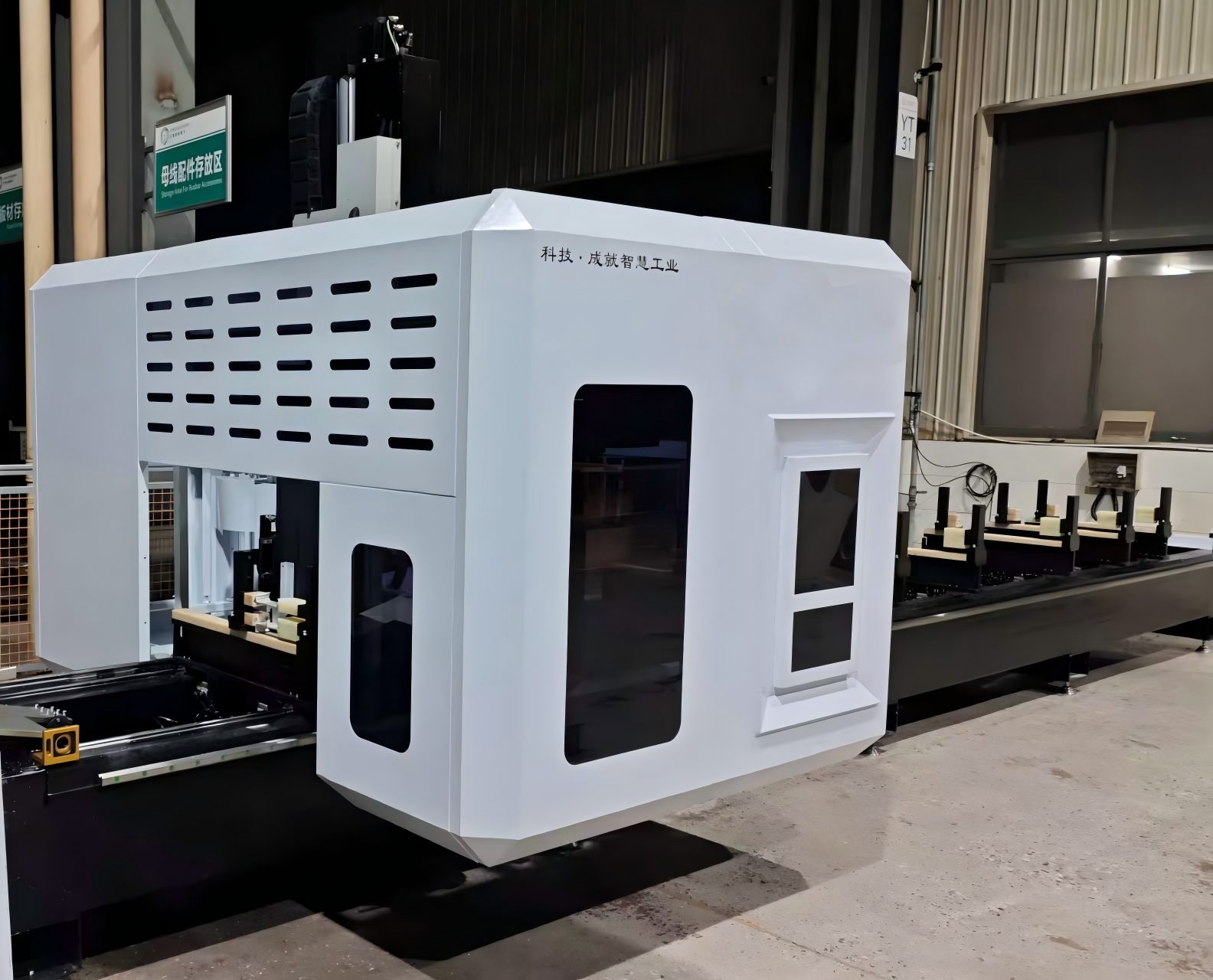

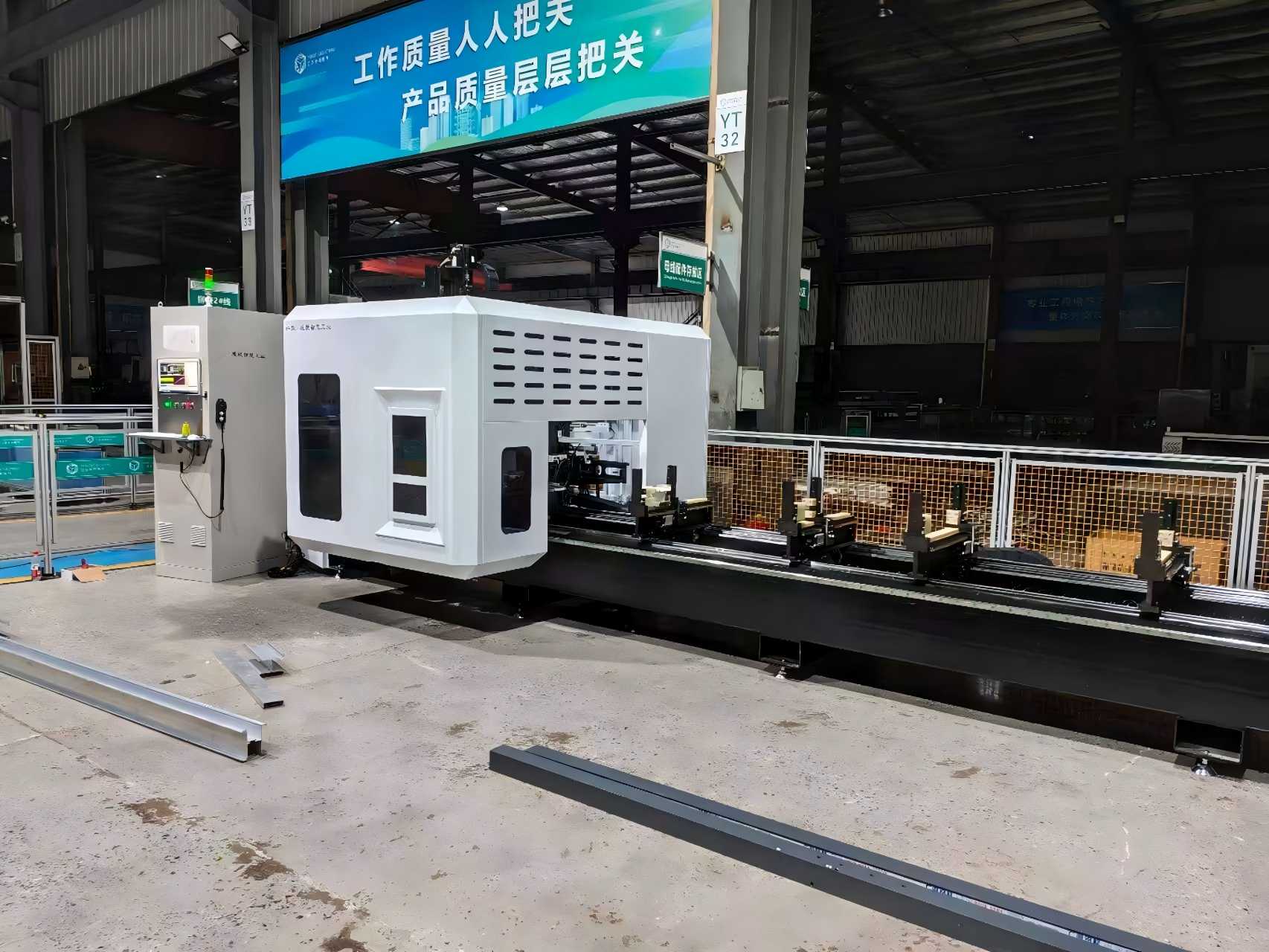

Centro de mecanizado de pórtico de 5 ejes de alta velocidad para la fabricación de muros cortina

Nuestro centro de mecanizado tipo pórtico de 5 ejes y alta rigidez está diseñado específicamente para la industria de fachadas y muros cortina arquitectónicos. Destaca en el mecanizado de perfiles de aluminio de gran formato, paneles de muro cortina unificados y geometrías complejas con una precisión de posicionamiento de ±0,05 mm. Diseñado para fresado, taladrado, roscado y corte a alta velocidad, mejora significativamente la eficiencia de fabricación al tiempo que garantiza una calidad de superficie superior. Certificado CE con soporte postventa integral.

Características clave

• Mecanizado simultáneo de 5 ejes: ideal para geometrías de fachada complejas y contornos 3D.

  Estructura de pórtico de servicio pesado: alta rigidez y excelente amortiguación de vibraciones para una precisión a largo plazo.

  Área de mecanizado de gran formato: admite paneles de muro cortina, montantes y travesaños de gran tamaño.

  Husillo de alta velocidad: optimizado para el mecanizado de perfiles de aluminio y acero.

  Cambiador automático de herramientas (ATC): reduce el tiempo de inactividad y mejora la productividad.

  Sistema CNC fácil de usar: compatible con el software CAD/CAM principal.

  Configuración personalizable: soluciones OEM/ODM disponibles para contratistas globales.




Especificaciones técnicas

Cómo funciona

Entrada CAD/CAM

Primero se modela el panel de muro cortina o perfil de aluminio en CAD (LogiKal, SchüCal, SolidWorks, etc.).

El software CAM convierte el modelo 3D en trayectorias de herramientas y código G, incluidos ángulos de corte, velocidades de avance, velocidad del husillo y secuencia de cambio de herramienta.

2. Sujete la pieza de trabajo

Sobre la bancada de la máquina se fijan perfiles largos de muro cortina de aluminio/acero o grandes paneles de fachada mediante abrazaderas móviles controladas por CNC.

Las abrazaderas se autoposicionan para evitar colisiones y sujetar la pieza sin deformarse.

3. La estructura pórtico se mueve en X/Y

La máquina utiliza un pórtico tipo puente:

Eje X = el pórtico se mueve a lo largo del perfil/panel

Eje Y = el cabezal de mecanizado se mueve a lo ancho

Eje Z = el husillo se mueve hacia arriba/abajo

Esto proporciona un área de trabajo grande y abierta para piezas de muro cortina de gran tamaño.

4. Dos ejes giratorios inclinan el husillo.

Además de X/Y/Z, la máquina dispone de:

Eje A = inclinación alrededor de X

Eje C = girar alrededor de Z

(o B/C dependiendo del diseño del cabezal)

Por lo tanto, el husillo puede cortar ingletes compuestos, orificios de drenaje en ángulo, contornos de fachadas 3D y elementos laterales sin soltar la pieza.

5. Corte simultáneo de 5 ejes

El controlador CNC acciona juntos los ejes lineales y giratorios.

La herramienta permanece en el mejor ángulo con respecto a la superficie → acabado más suave, menos vibración, sin necesidad de volver a fijarla.

Operaciones típicas en una configuración:

fresado final

Perforación/roscado

Ranurado

Corte a inglete

Corte con hoja de sierra

Fresado de contornos 3D para fachadas complejas

6. Cambio automático de herramientas

Las herramientas se almacenan en un almacén (brocas, fresas, machos, hojas de sierra).

El ATC intercambia herramientas automáticamente durante el programa, por lo que un perfil de muro cortina se puede mecanizar completamente sin intervención del operador.

7. Comprobación y salida durante el proceso

Las sondas/codificadores verifican la posición y el estado de la herramienta.

El CNC compensa las desviaciones en tiempo real.

Resultado: un parteluz, travesaño o panel de fachada de muro cortina terminado con orificios, ranuras y ángulos complejos precisos, listo para ensamblar.

Ámbito de aplicación principal

Aplicaciones típicas para elCentro de mecanizado de pórtico de 5 ejes para muro cortinaincluir:

1. Marcos de muro cortina de aluminio unificados para edificios de gran altura
2. Extrusiones de fachada de vidrio con marco oculto y marco expuesto
3. Juntas de esquina de muros cortina y perfiles de fachada de formas especiales
4. Terraza acristalada, claraboya y grandes perfiles de puertas y ventanas de aluminio.
5. Soportes de soporte de aluminio para muro cortina de vidrio con soporte puntual
6. Fachada industrial de aluminio y perfiles decorativos de pared de acero.
7. Perfiles de aluminio ligeros aeroespaciales (compatibles con todas las industrias)

Materias primas adecuadas: aleación de aluminio 6063, extrusiones huecas, aluminio macizo, acero de pared delgada, perfiles arquitectónicos de PVC.

Escenarios de aplicación

Producción unificada de muros cortina

Paneles de fachada arquitectónica

Montantes y travesaños de aluminio

Geometría compleja de muro cortina

Mecanizado de ranuras para muros cortina de vidrio

Marcos estructurales de muro cortina de acero
